非贯通式多用炉，进出料门故障

rwdsd · 发表于 2013-12-16 18:49:03

Jasen版主在吗？我是山东莱州三王粉末冶金，我家的多用炉，最斤进出料门打不开，今天把门调整了一下，调整后，手动开门，不打火，门打不开。气体压力0.6MPa，上面的火嘴燃烧正常，点火器数字为两个0，打开开门开关，点火器数字没变化，门没反应，请问我都要检查哪些地方？用兆欧表检测点火头对地绝缘良好。

Jasen · 发表于 2013-12-16 19:32:59

打开开门开关时，PLC的Q2.5是否有输出，即386K5是否为ON的状态。

rwdsd · 发表于 2013-12-16 19:35:41

386K5是控制什么的继电器？

rwdsd · 发表于 2013-12-16 19:37:03

调整好炉门下班了，我没仔细查

rwdsd · 发表于 2013-12-16 19:37:51

是控制火帘的电磁阀吗？

Jasen · 发表于 2013-12-16 19:38:46

rwdsd 发表于 2013-12-16 19:35
386K5是控制什么的继电器？

控制出料炉门火帘点火的。只有为1时，才会点火。
如果为0，则程序没有满足开门的条件。

Jasen · 发表于 2013-12-16 19:40:29

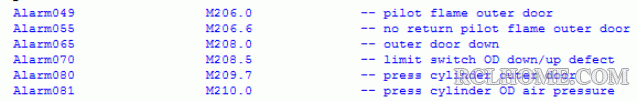

开门的条件，首先要保证没有下面的任何一个故障。

Jasen · 发表于 2013-12-16 19:44:05

其他条件：
- PLC输入I 10.5废气口点火器运行监控要正常， I 10.5 = 1
- 开门联锁计时器 IEC27的计时结束，你可能在触摸屏上选择计时器27，如果计时器在运行，说明联锁时间未满足。

rwdsd · 发表于 2013-12-16 19:46:41

废气口点火正常，计时器27时间不跑

Jasen · 发表于 2013-12-16 19:50:07

满足上述条件的情况下，你将开关开关转到开的位置时，Q2.5就会有输出，也就是386K5继电器会接通。
如果火帘点火器还不工作，你就要查线路了，如接线是否有松动，点火控制器的电源是否正常等。
只有炉门火帘点着，I 10.4 炉门火帘监控信号为1时才会开门，否则炉门是打不开的。

Jasen · 发表于 2013-12-16 19:51:30

rwdsd 发表于 2013-12-16 19:46
废气口点火正常，计时器27时间不跑

说明二次打开炉门的时间联锁已经满足条件。

rwdsd · 发表于 2013-12-16 20:00:51

先查一下压紧气缸的限位开关，废气口火焰检测，计时器27计时结束，打开手动开门开关，这时候386k5就应该动作，是这样吗？计时器27设置为零可以吗？有时候27设置为20分钟，计时器不跑。

Jasen · 发表于 2013-12-16 20:10:34

rwdsd 发表于 2013-12-16 20:00
先查一下压紧气缸的限位开关，废气口火焰检测，计时器27计时结束，打开手动开门开关，这时候386k5就应该动 ...

是这样的，注意触摸屏上不应显示上面提到的任何一个故障报警。
计时器27的时间表示二次开门的时间间隔联锁，是为了保证安全，不能连续的开门，设置20分种表示开过炉门后要等待20分种后才能再次开门。如果设备没有通保护气，为了测试时方便是可以减小时间的，但是不要忘了测试结束后要改回20分种。
计时器不跪表示时间已经走完了，即开门联锁时间满足条件。

rwdsd · 发表于 2013-12-16 20:19:16

火帘检测的那根杆是什么材料的？今天不小心弄断，用不锈钢焊条焊接了，会影响使用吗？焊接后测对地绝缘良好。

Jasen · 发表于 2013-12-16 20:23:11

rwdsd 发表于 2013-12-16 20:19
火帘检测的那根杆是什么材料的？今天不小心弄断，用不锈钢焊条焊接了，会影响使用吗？焊接后测对地绝缘良好 ...

是炉门左侧的点火针，还是右侧的火焰监测探头？

rwdsd · 发表于 2013-12-16 20:25:06

炉门左侧的，靠近开关箱那端，操作工说那是检测的，右面是点火的

rwdsd · 发表于 2013-12-16 20:26:17

我也记得左侧的是点火针，右侧的是检测

Jasen · 发表于 2013-12-16 20:30:13

rwdsd 发表于 2013-12-16 20:26
我也记得左侧的是点火针，右侧的是检测

你是对的，左侧的是点火针，右侧的火焰检测探头。
点火针断了，焊接后是可以用的。火焰检测探头断了焊接不能用的，只能换新的。

rwdsd · 发表于 2013-12-16 20:33:23

检测探头不宜买到吧？到您公司买？明天再确认一下，从点火控制器可以判断哪个是点火，哪个是检测吗？

Jasen · 发表于 2013-12-16 20:34:42

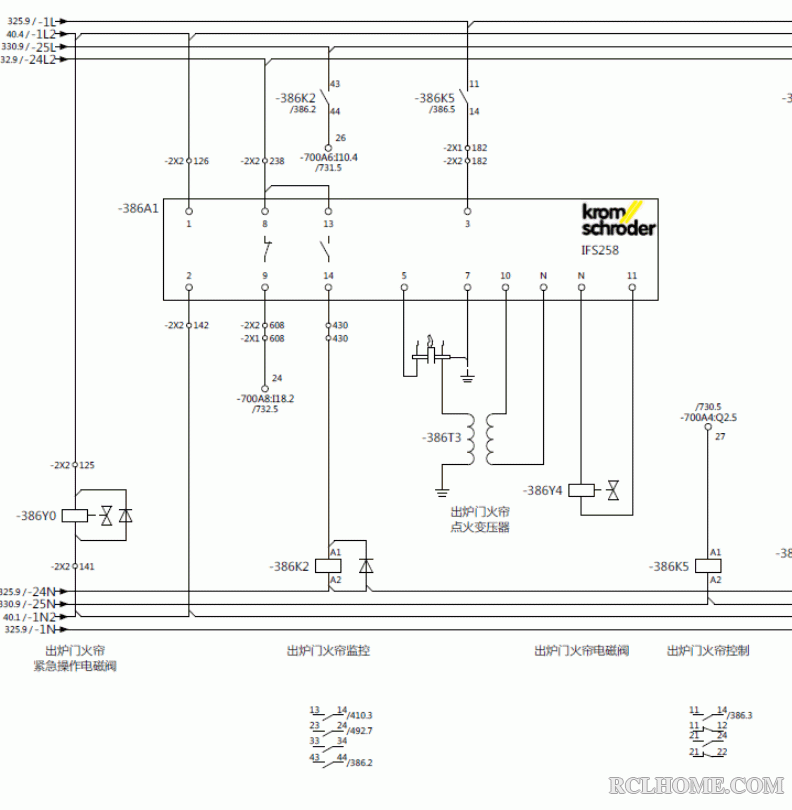

你看下面的原理图。
连接点火变压器的是点火针，安装在炉门左侧。直接接控制器的是检测探头，安装在炉门右侧。

Jasen · 发表于 2013-12-16 20:38:02

rwdsd 发表于 2013-12-16 20:33
检测探头不宜买到吧？到您公司买？明天再确认一下，从点火控制器可以判断哪个是点火，哪个是检测吗？ ...

检测探头到公司买或者直接到德国Krom Schroeder公司买都可以。

rwdsd · 发表于 2013-12-16 20:39:56

对，看原理图就知道了，谢谢赵工啊，给您添麻烦了，您的电话能告诉我吗？明天有问题好请教您。

Jasen · 发表于 2013-12-16 20:45:38

rwdsd 发表于 2013-12-16 20:39
对，看原理图就知道了，谢谢赵工啊，给您添麻烦了，您的电话能告诉我吗？明天有问题好请教您。 ...

不用谢的，明天有事的话，在这个帖子中点击我的回贴下部的“回复”后再发帖，我马上就知道了，会及时回复您。手机号请见消息。

rwdsd · 发表于 2013-12-16 20:46:43

先这样，谢谢您。
