找回密码
 立即注册(不支持数字)

扫一扫,访问微社区

QQ登录

只需一步,快速开始

查看: 4309|回复: 10

SKF轴承材料论文分享(英文版)

[复制链接]

签到天数: 1 天

[LV.1]初来乍到

100

主题

1574

回帖

4992

积分

热处理高工

积分
4992
发表于 2013-1-6 20:02:38 | 显示全部楼层 |阅读模式
我的电脑不知道这么了,上传不了附件!先发几张图片分享一下,有兴趣的朋友,一起讨论讨论
第一张图,钢球的硬度比套圈高HRC1,轴承的寿命最好。

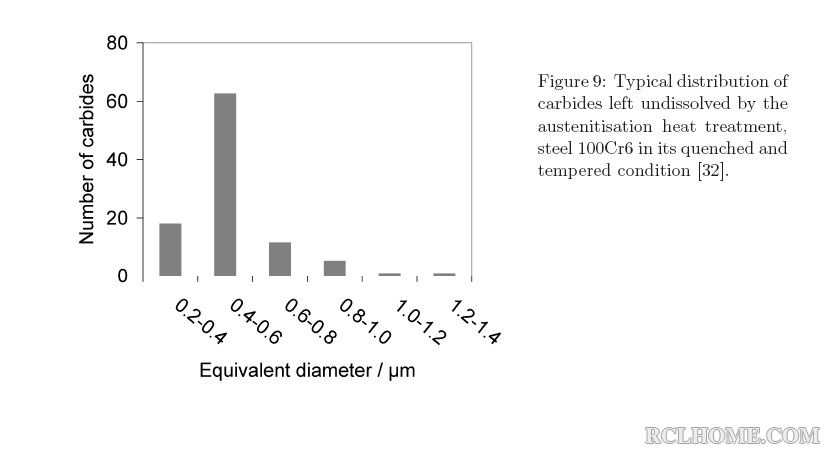

第二张图,未溶碳化物尺寸百分之60为0.4-0.6微米。

打赏楼主

取消

感谢您的支持,我会继续努力的!

扫码支持
扫码打赏,你说多少就多少

打开支付宝扫一扫,即可进行扫码打赏哦

回复

使用道具 举报

签到天数: 257 天

[LV.8]以坛为家I

95

主题

1427

回帖

7187

积分

热处理专家组

积分
7187
发表于 2013-1-7 10:27:59 | 显示全部楼层
第二张图是淬火后未溶碳化物直径概率分布,这张图有没有前提条件,如球退级别和淬火条件?
为成功找方法,不为失败找借口。
回复

使用道具 举报

签到天数: 1 天

[LV.1]初来乍到

100

主题

1574

回帖

4992

积分

热处理高工

积分
4992
 楼主| 发表于 2013-1-14 15:35:05 | 显示全部楼层

应该不是正态分布图,我看了上下文,好像也没说预处理的状态,大概是说典型的情况吧。
回复

使用道具 举报

签到天数: 1 天

[LV.1]初来乍到

100

主题

1574

回帖

4992

积分

热处理高工

积分
4992
 楼主| 发表于 2013-1-16 21:08:38 | 显示全部楼层
本帖最后由 microsoft 于 2013-1-16 21:22 编辑
microsoft 发表于 2013-1-14 15:35
应该不是正态分布图,我看了上下文,好像也没说预处理的状态,大概是说典型的情况吧。 ...






回复

使用道具 举报

签到天数: 196 天

[LV.7]常住居民III

62

主题

1502

回帖

5508

积分

热处理专家组

积分
5508
发表于 2013-1-16 21:26:34 | 显示全部楼层
看不见东东啊
用心如镜:物来则应,过去不留。
回复

使用道具 举报

签到天数: 1 天

[LV.1]初来乍到

100

主题

1574

回帖

4992

积分

热处理高工

积分
4992
 楼主| 发表于 2013-1-16 21:43:29 | 显示全部楼层

不好意思!再来一次

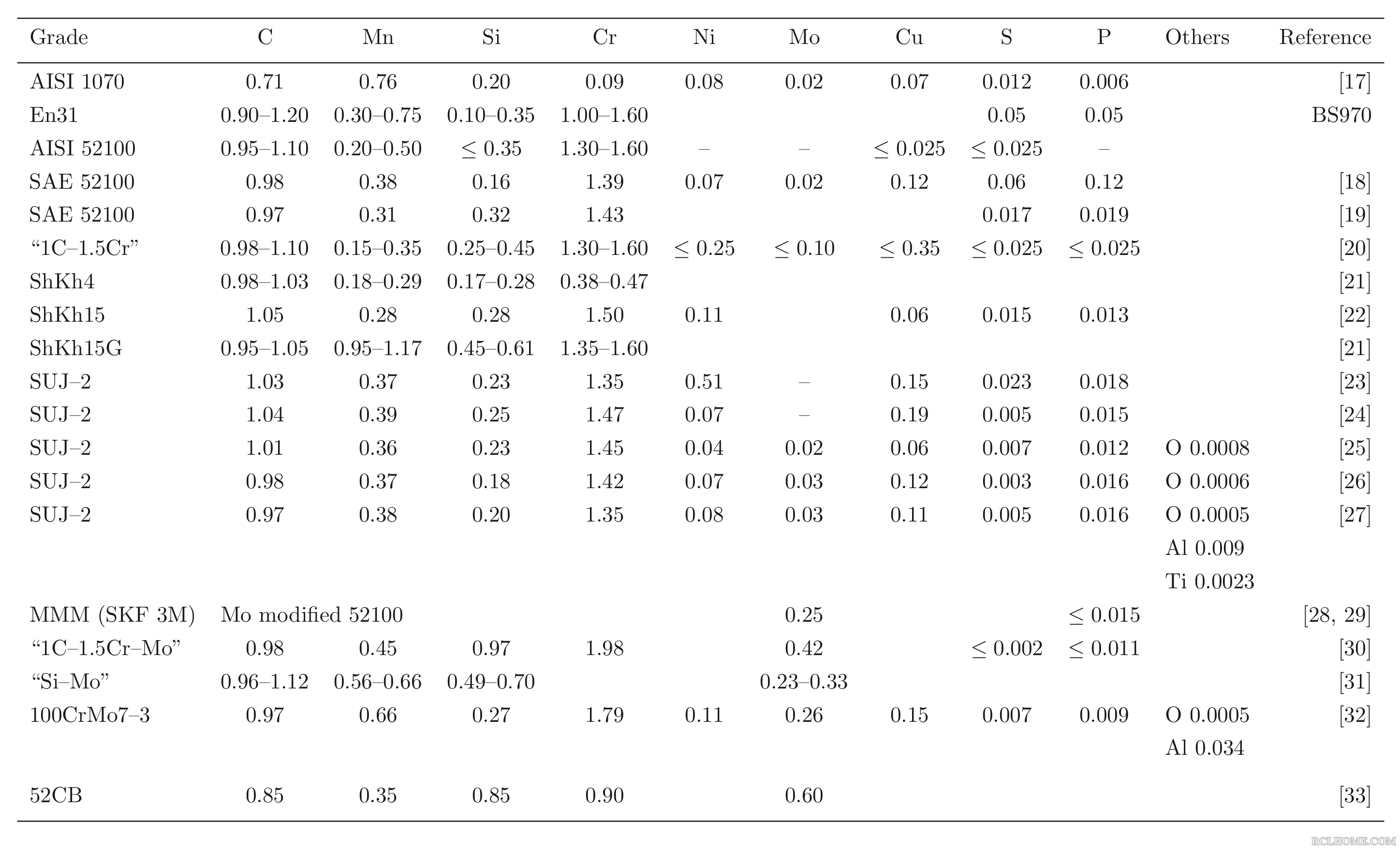

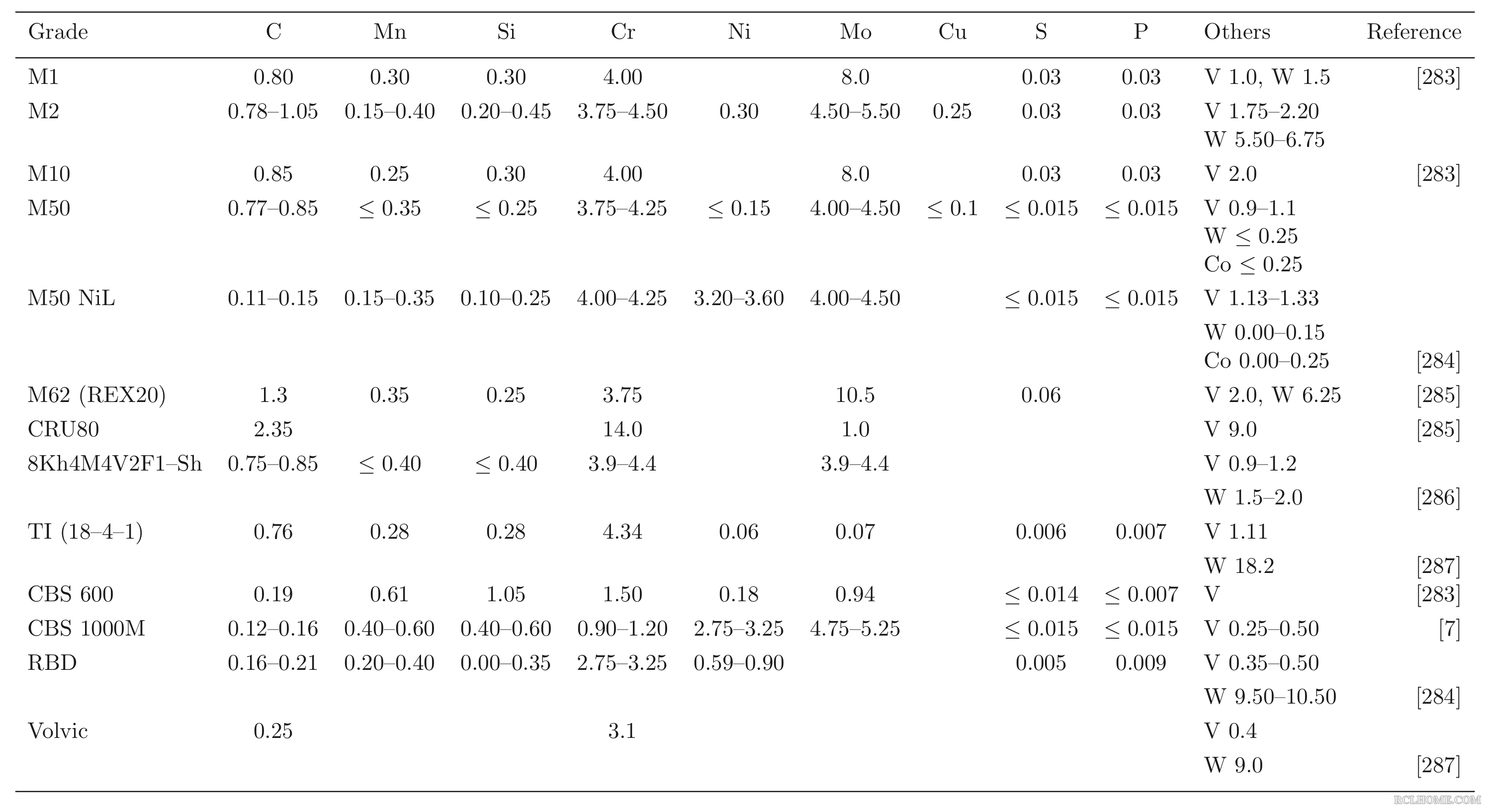

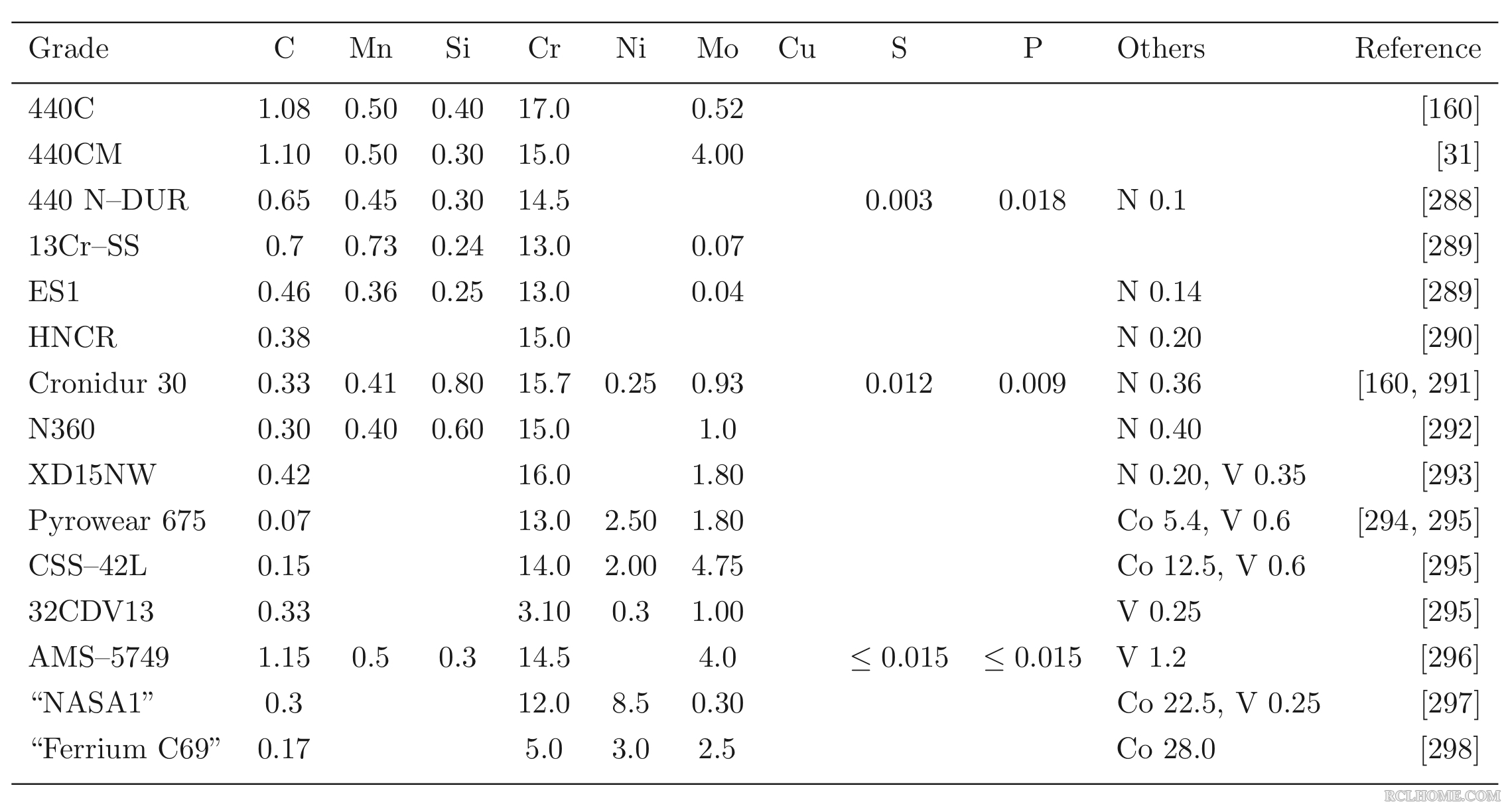

国外常用材料
回复

使用道具 举报

签到天数: 1 天

[LV.1]初来乍到

100

主题

1574

回帖

4992

积分

热处理高工

积分
4992
 楼主| 发表于 2013-1-16 22:01:57 | 显示全部楼层
microsoft 发表于 2013-1-16 21:43
不好意思!再来一次
国外常用材料

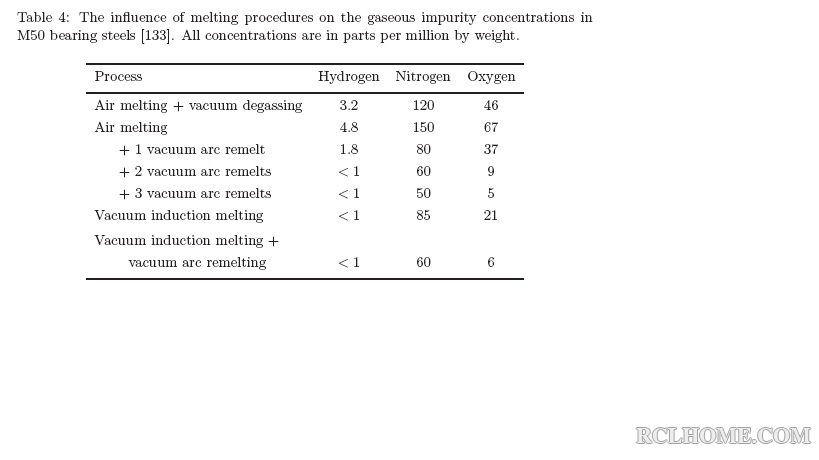

无标题.jpg M50轴承钢冶炼方法对气态有害元素含量的影响,其它冶炼+三次真空电渣重熔效果最好。单位是PPM
回复

使用道具 举报

签到天数: 196 天

[LV.7]常住居民III

62

主题

1502

回帖

5508

积分

热处理专家组

积分
5508
发表于 2013-1-19 11:48:45 | 显示全部楼层
microsoft 发表于 2013-1-16 22:01
M50轴承钢冶炼方法对气态有害元素含量的影响,其它冶炼+三次真空电渣重熔效果最好。单位是PPM ...

有关于渗碳钢二次淬火后的表面和心部屈氏体控制要求的(SKF)的资料吗, 分享一下, 先谢谢!
用心如镜:物来则应,过去不留。
回复

使用道具 举报

签到天数: 1 天

[LV.1]初来乍到

100

主题

1574

回帖

4992

积分

热处理高工

积分
4992
 楼主| 发表于 2013-1-19 12:21:24 | 显示全部楼层
dqy 发表于 2013-1-19 11:48
有关于渗碳钢二次淬火后的表面和心部屈氏体控制要求的(SKF)的资料吗, 分享一下, 先谢谢! ...

我反复看了这个书,没涉及到渗碳轴承钢(如8620),大概欧洲人不习惯搞渗碳轴承;渗碳轴承是美国人的专利。
回复

使用道具 举报

签到天数: 131 天

[LV.7]常住居民III

162

主题

1543

回帖

7506

积分

热处理高工

积分
7506
发表于 2013-1-19 14:25:39 | 显示全部楼层
microsoft 发表于 2013-1-18 20:21
我反复看了这个书,没涉及到渗碳轴承钢(如8620),大概欧洲人不习惯搞渗碳轴承;渗碳轴承是美国人的专利 ...

清晰点的大图
为成功找方法,不为失败找借口。
回复

使用道具 举报

签到天数: 131 天

[LV.7]常住居民III

162

主题

1543

回帖

7506

积分

热处理高工

积分
7506
发表于 2013-1-19 14:27:31 | 显示全部楼层




为成功找方法,不为失败找借口。
回复

使用道具 举报

本版积分规则

QQ|Archiver|手机版|小黑屋|热处理之家 ( 湘ICP备16021836号-4 ),中华人民共和国工业和信息化部备案号:湘ICP备16021836号-1湘ICP备16021836号-3湘ICP备16021836号-4, 公安部备案号:43010302000896

GMT+8, 2024-12-22 21:04 , Processed in 0.123850 second(s), 27 queries .

Powered by Discuz! X3.5

© 2001-2024 Discuz! Team.

快速回复 返回顶部 返回列表
,中华人民共和国工业和信息化部备案号:湘ICP备16021836号-2
