滚珠丝杆感应淬火变形问题求助!急!!!

[复制链接]

签到天数: 3787 天

[LV.Master]伴坛终老

1310

主题

5822

回帖

5万

积分

热处理专家组

积分
55083
QQ
发表于 2013-9-4 21:47:02 | 显示全部楼层 |阅读模式
本帖最后由 龟山淬火 于 2013-9-5 15:55 编辑

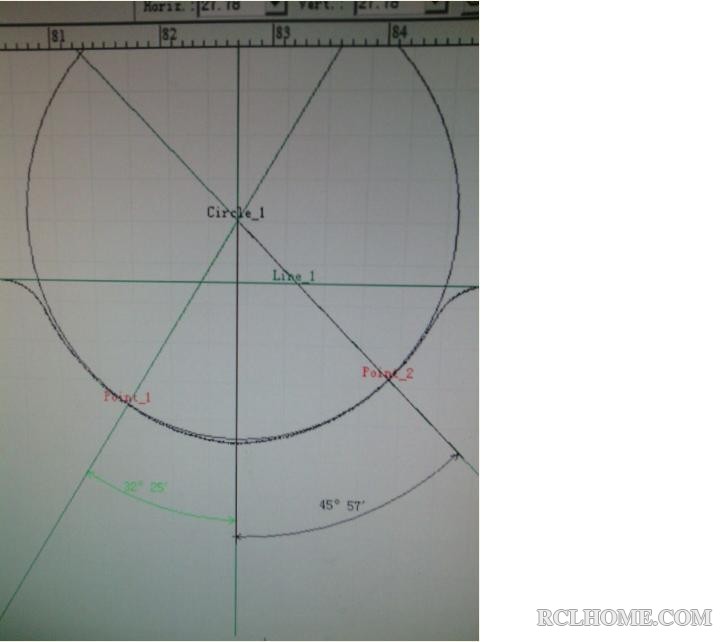

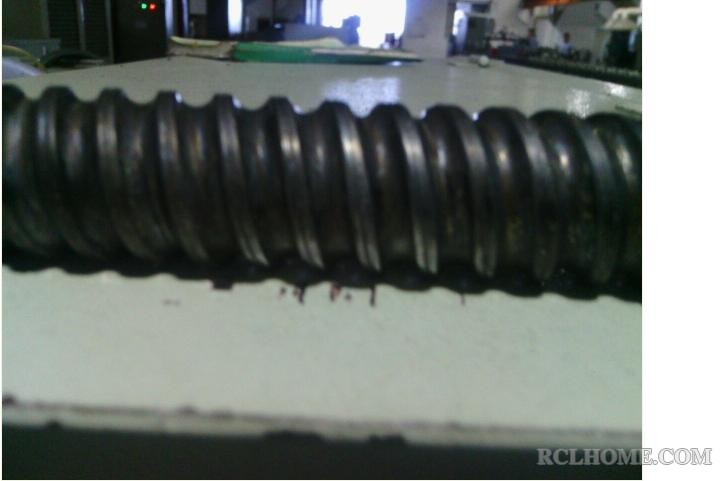

近来,我公司做常规产品,滚珠丝杆,硬度层深螺距等等各项指标都好,就只有接触角不好,淬火机怎麽调都调不过来,原来做的一调就好。生产流程是球化退火态GCr15轴承钢冷轧后中频感应淬火再低温回火抛光。感应圈和喷水圈是分开的。冷轧后接触角达到技术要求31,32度。可淬火后32,45度。现在不知道是怎麽回事了,调淬火机调不过来,不知道是不是磨具问题!不敢妄下结论。下面是丝杆图片及检验测量的接触角数据:

评分

参与人数 1金钱 +60 收起 理由
龟山淬火 + 60

查看全部评分

打赏楼主

取消

感谢您的支持,我会继续努力的!

扫码支持
扫码打赏,你说多少就多少

打开支付宝扫一扫,即可进行扫码打赏哦

为成功找方法,不为失败找借口。
回复

使用道具 举报

签到天数: 58 天

[LV.5]常住居民I

5

主题

95

回帖

319

积分

热处理技术员

积分
319
发表于 2013-9-5 09:00:03 | 显示全部楼层
没人懂这方面吗??啊啊啊啊!帮帮忙啊!各位前辈!
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2013-9-5 09:41:02 | 显示全部楼层
检查淬火前后导程变化,导程变小,提高淬火层深,反之降低淬火层深。

评分

参与人数 1金钱 +20 收起 理由
吉祥如意 + 20

查看全部评分

能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 1366 天

[LV.10]以坛为家III

227

主题

2万

回帖

5万

积分

超级版主

积分
58357
QQ
发表于 2013-9-5 10:06:26 | 显示全部楼层
龟山淬火 发表于 2013-9-5 09:41
检查淬火前后导程变化,导程变小,提高淬火层深,反之降低淬火层深。

工件变形的原因?
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 58 天

[LV.5]常住居民I

5

主题

95

回帖

319

积分

热处理技术员

积分
319
发表于 2013-9-5 10:12:19 | 显示全部楼层
龟山淬火 发表于 2013-9-5 09:41
检查淬火前后导程变化,导程变小,提高淬火层深,反之降低淬火层深。

谢谢前辈!但现在硬度层深都是好的,只是接触角不好,怎麽调都不行,没方向了。导程和接触角有关系呢???
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2013-9-5 10:13:21 | 显示全部楼层
有3个应力,冷加工应力,组织应力,热应力
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 58 天

[LV.5]常住居民I

5

主题

95

回帖

319

积分

热处理技术员

积分
319
发表于 2013-9-5 10:25:45 | 显示全部楼层
龟山淬火 发表于 2013-9-5 10:13
有3个应力,冷加工应力,组织应力,热应力

是的,都有存在的可能。关键冷加工应力比如冷轧应力存在,但毕竟冷轧出来接触角是好的,一到淬火这就不好了,所以他们就说是淬火的问题。淬火这块各种方法都试过了的,没改善。特别对于直径大的丝杆接触角更是不好调。
回复

使用道具 举报

签到天数: 108 天

[LV.6]常住居民II

27

主题

563

回帖

4782

积分

热处理专家组

高铁汽车农机通用件热处理总师14762762538

积分
4782
QQ
发表于 2013-9-5 10:33:40 | 显示全部楼层
感应淬火前工艺流程中没有去应力要求吗?
为成功找方法,不为失败找借口。
回复

使用道具 举报

签到天数: 1366 天

[LV.10]以坛为家III

227

主题

2万

回帖

5万

积分

超级版主

积分
58357
QQ
发表于 2013-9-5 10:43:07 | 显示全部楼层
龟山淬火 发表于 2013-9-5 10:13
有3个应力,冷加工应力,组织应力,热应力

淬火介质的浓度和温度变化一下?
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2013-9-5 10:43:29 | 显示全部楼层
稀柯蕊 发表于 2013-9-5 10:12
谢谢前辈!但现在硬度层深都是好的,只是接触角不好,怎麽调都不行,没方向了。导程和接触角有关系呢?? ...

你可以做个实验,在丝杠两端做两十字标记,检查淬火前后十字角度的相对变化,你会明白一些道理。
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 808 天

[LV.10]以坛为家III

314

主题

1万

回帖

4万

积分

热处理元老

积分
41204
发表于 2013-9-5 11:46:35 | 显示全部楼层
铁匠觉得首先要调查的是机加工残余应力有多大,方法也很简单,找几个零件热处理前测量好,然后在回火炉内缓慢加热到600C,保温3小时,然后缓慢冷却,再送去检测。两次检测的差异可认为是机加工残余应力引起的变形量。
如果上面说的残余应力引起的形变很小,就应该把重点放到热处理过程,按照感应加热的加热方式来考虑应力状态的话,铁匠认为加热时造成的热应力应该是主要关注点,最好先从改善加热方式角度着手。
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 58 天

[LV.5]常住居民I

5

主题

95

回帖

319

积分

热处理技术员

积分
319
发表于 2013-9-5 13:13:11 | 显示全部楼层
shlcy 发表于 2013-9-5 10:33
感应淬火前工艺流程中没有去应力要求吗?

没有的呢...
回复

使用道具 举报

签到天数: 58 天

[LV.5]常住居民I

5

主题

95

回帖

319

积分

热处理技术员

积分
319
发表于 2013-9-5 13:28:54 | 显示全部楼层
aaron01 发表于 2013-9-5 11:46
铁匠觉得首先要调查的是机加工残余应力有多大,方法也很简单,找几个零件热处理前测量好,然后在回火炉内缓 ...

说的很有道理!可是我们还不具备那条件!
回复

使用道具 举报

签到天数: 808 天

[LV.10]以坛为家III

314

主题

1万

回帖

4万

积分

热处理元老

积分
41204
发表于 2013-9-5 13:32:00 | 显示全部楼层
稀柯蕊 发表于 2013-9-5 13:28
说的很有道理!可是我们还不具备那条件!

怎么回事?没有高温回火炉吗?做不了这个去应力?
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 1366 天

[LV.10]以坛为家III

227

主题

2万

回帖

5万

积分

超级版主

积分
58357
QQ
发表于 2013-9-5 13:33:16 | 显示全部楼层
aaron01 发表于 2013-9-5 13:32
怎么回事?没有高温回火炉吗?做不了这个去应力?

如果没有炉子,用感应加热回火可行?
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2013-9-5 13:42:33 | 显示全部楼层
这个零件淬火后总长一般是缩短的,一米30个丝左右,你可根据这个参数的变化,确定你的工艺,淬火层越深,缩量越小
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 808 天

[LV.10]以坛为家III

314

主题

1万

回帖

4万

积分

热处理元老

积分
41204
发表于 2013-9-5 13:52:18 | 显示全部楼层
吉祥如意 发表于 2013-9-5 13:33
如果没有炉子,用感应加热回火可行?

感应加热恐怕做不到慢速加热,可能说服力不强啊,怎么能证明没有叠加加热应力引起的形变呢?
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 1366 天

[LV.10]以坛为家III

227

主题

2万

回帖

5万

积分

超级版主

积分
58357
QQ
发表于 2013-9-5 14:01:45 | 显示全部楼层
aaron01 发表于 2013-9-5 13:52
感应加热恐怕做不到慢速加热,可能说服力不强啊,怎么能证明没有叠加加热应力引起的形变呢? ...

这种加热肯定是扫描移动的方式;热量在工件体内扩散;散热不会是瞬间完成。
当然加热的频率及功率等参数不会采用淬火参数。因此,存在工艺设定问题。
个人觉得,热应力影响不大。
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 808 天

[LV.10]以坛为家III

314

主题

1万

回帖

4万

积分

热处理元老

积分
41204
发表于 2013-9-5 14:14:30 | 显示全部楼层
吉祥如意 发表于 2013-9-5 14:01
这种加热肯定是扫描移动的方式;热量在工件体内扩散;散热不会是瞬间完成。
当然加热的频率及功率等参数 ...


问题是这个例子里,是典型的冷加工和热处理责任划分问题哦,咱们明白的道理,人家外行未必肯信。
所以如果是铁匠来做这个裁判,一定会要求空气炉慢速加热,慢速冷却,哪怕是没有空气炉,也可以找外面资源来做这个试验啊,做这个试验花不了几个钱的吧,对于根本原因调查却是非常关键的一个试验哦!后面可以少走很多弯路了。
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 58 天

[LV.5]常住居民I

5

主题

95

回帖

319

积分

热处理技术员

积分
319
发表于 2013-9-5 14:16:11 | 显示全部楼层
aaron01 发表于 2013-9-5 13:32
怎么回事?没有高温回火炉吗?做不了这个去应力?

能的!明白您的意思!简单!我误以为是测残余应力值呢,哈哈……是我的误解,不好意思。
回复

使用道具 举报

签到天数: 1366 天

[LV.10]以坛为家III

227

主题

2万

回帖

5万

积分

超级版主

积分
58357
QQ
发表于 2013-9-5 14:19:41 | 显示全部楼层
aaron01 发表于 2013-9-5 14:14
问题是这个例子里,是典型的冷加工和热处理责任划分问题哦,咱们明白的道理,人家外行未必肯信。
所以如 ...

明白了,铁匠要得是数据(证据)。
如此,还是要注意工件装炉的摆放方式。
轴承钢的再结晶退火:600-650应该没问题的。
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 808 天

[LV.10]以坛为家III

314

主题

1万

回帖

4万

积分

热处理元老

积分
41204
发表于 2013-9-5 14:35:30 | 显示全部楼层
吉祥如意 发表于 2013-9-5 14:19
明白了,铁匠要得是数据(证据)。
如此,还是要注意工件装炉的摆放方式。
轴承钢的再结晶退火:600-650 ...


是啊,和外行多费那口舌干嘛,直接用最保守、最能被外行接受的试验方法,拿试验数据来说话,该是冷加工的责任,冷加工去解决,该是热处理的,咱也别推,再去调查热处理哪些因素在影响变形。
8D方法里的根本原因调查一章,就有很多这样例子,比如前面龟山就说了三个应力在起作用,哪个占主导?占了多少比重?现在没人知道。这个试验做完后,如果发现去应力后的变形量占了最终整个变形量的80%,那么自然就可得出结论,根本原因是冷加工残留应力造成的变形!
以此类推,如果试验证明机加工应力是很小的,那么也可以采用相同方法来验证是加热过程的影响,还是冷却过程的影响,再设计个试验就可以了,娃娃肯定能猜到下文了。

评分

参与人数 2金钱 +30 收起 理由
龟山淬火 + 20
吉祥如意 + 10 娃娃觉得应该付钱了。

查看全部评分

能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 58 天

[LV.5]常住居民I

5

主题

95

回帖

319

积分

热处理技术员

积分
319
发表于 2013-9-5 14:53:01 | 显示全部楼层
龟山淬火 发表于 2013-9-5 13:42
这个零件淬火后总长一般是缩短的,一米30个丝左右,你可根据这个参数的变化,确定你的工艺,淬火层越深,缩 ...

淬火层越深,缩量越小???那意思为了减小缩量就要淬深,那对于细丝杆岂不是淬透了?
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2013-9-5 14:55:42 | 显示全部楼层
吉祥如意 发表于 2013-9-5 14:01
这种加热肯定是扫描移动的方式;热量在工件体内扩散;散热不会是瞬间完成。
当然加热的频率及功率等参数 ...


冷加工应力不可小视,但和淬火组织应力是相反的作用。
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2013-9-5 14:59:39 | 显示全部楼层
本帖最后由 龟山淬火 于 2013-9-5 15:01 编辑
稀柯蕊 发表于 2013-9-5 14:53
淬火层越深,缩量越小???那意思为了减小缩量就要淬深,那对于细丝杆岂不是淬透了? ...


丝杠的层深一般要求螺纹底不1-2MM,你取上限附近就行了,但我做的材料和你的不同,你只能做参考!!!
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 1366 天

[LV.10]以坛为家III

227

主题

2万

回帖

5万

积分

超级版主

积分
58357
QQ
发表于 2013-9-5 15:02:55 | 显示全部楼层
龟山淬火 发表于 2013-9-5 14:55
冷加工应力不可小视,但和淬火组织应力是相反的作用。

这两种应力不会同时产生。
加工应力可以在加热过程中消除,但是变形却留下了。组织应力也不会将变形消除。
估计组织应力在这里是主要的。先生的意思是拿热应力与组织应力对抗加以消除。
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 58 天

[LV.5]常住居民I

5

主题

95

回帖

319

积分

热处理技术员

积分
319
发表于 2013-9-5 15:13:00 | 显示全部楼层
吉祥如意 发表于 2013-9-5 15:02
这两种应力不会同时产生。
加工应力可以在加热过程中消除,但是变形却留下了。组织应力也不会将变形消除 ...

会不会是隐藏的冷轧应力经淬火释放出来导致结果不合格呢?有没有这种可能呢?
回复

使用道具 举报

签到天数: 808 天

[LV.10]以坛为家III

314

主题

1万

回帖

4万

积分

热处理元老

积分
41204
发表于 2013-9-5 15:32:26 | 显示全部楼层
我与两位的意见有点不同,我认为感应淬火过程中,组织应力很小,加热和冷却过程中的热应力才是主要矛盾。
组织应力来源于表面和心部组织转变的不同时性,对于感应淬火而言,压根就没有心部马氏体转变,硬化层也不深,这个组织应力应该不会大。
而热应力是加热和冷却时,由于零件不同部位温度差而产生的应力,由于感应加热升温速度极快,冷却也极快,这个应力肯定比普通淬火大。
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 1366 天

[LV.10]以坛为家III

227

主题

2万

回帖

5万

积分

超级版主

积分
58357
QQ
发表于 2013-9-5 15:33:03 | 显示全部楼层
稀柯蕊 发表于 2013-9-5 15:13
会不会是隐藏的冷轧应力经淬火释放出来导致结果不合格呢?有没有这种可能呢? ...

其实铁匠老师已经说得很清楚了。加工应力会在加热时消除,但因此产生的变形却消除不了。
所以,他建议你做个高温回火试验验证一下其影响的大小。

评分

参与人数 1金钱 +20 收起 理由
龟山淬火 + 20

查看全部评分

热处理之家,我爱我家
回复

使用道具 举报

签到天数: 1366 天

[LV.10]以坛为家III

227

主题

2万

回帖

5万

积分

超级版主

积分
58357
QQ
发表于 2013-9-5 16:01:16 | 显示全部楼层
稀柯蕊 发表于 2013-9-5 15:13
会不会是隐藏的冷轧应力经淬火释放出来导致结果不合格呢?有没有这种可能呢? ...

问个小问题:工件经感应加热淬火后,长度是变长,还是变短了?

点评

我感觉是层深越深缩的越厉害!  发表于 2013-9-5 16:39
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 1366 天

[LV.10]以坛为家III

227

主题

2万

回帖

5万

积分

超级版主

积分
58357
QQ
发表于 2013-9-5 16:08:44 | 显示全部楼层
aaron01 发表于 2013-9-5 15:32
我与两位的意见有点不同,我认为感应淬火过程中,组织应力很小,加热和冷却过程中的热应力才是主要矛盾。
...

铁匠觉得,此工件淬火后长度有何变化,长还是短呢?
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 58 天

[LV.5]常住居民I

5

主题

95

回帖

319

积分

热处理技术员

积分
319
发表于 2013-9-5 16:36:47 | 显示全部楼层
吉祥如意 发表于 2013-9-5 16:01
问个小问题:工件经感应加热淬火后,长度是变长,还是变短了?

应该是会缩短的吧!
回复

使用道具 举报

签到天数: 58 天

[LV.5]常住居民I

5

主题

95

回帖

319

积分

热处理技术员

积分
319
发表于 2013-9-5 16:42:35 | 显示全部楼层
龟山淬火 发表于 2013-9-5 09:41
检查淬火前后导程变化,导程变小,提高淬火层深,反之降低淬火层深。

我和您的想法恰恰相反
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2013-9-5 19:04:49 | 显示全部楼层
稀柯蕊 发表于 2013-9-5 16:42
我和您的想法恰恰相反

也许变形的秘密就是你稀柯蕊自己知道
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 1366 天

[LV.10]以坛为家III

227

主题

2万

回帖

5万

积分

超级版主

积分
58357
QQ
发表于 2013-9-5 21:10:40 | 显示全部楼层
稀柯蕊 发表于 2013-9-5 16:42
我和您的想法恰恰相反

关键是龟山先生已经说了变形的秘密。
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 58 天

[LV.5]常住居民I

5

主题

95

回帖

319

积分

热处理技术员

积分
319
发表于 2013-9-6 08:37:41 | 显示全部楼层
龟山淬火 发表于 2013-9-5 19:04
也许变形的秘密就是你稀柯蕊自己知道

龟山先生,我不明白的是您说淬火层深越深,缩量越小,这是为什麽呢?我感觉缩量应该越大才是。希望指点迷津。莫怪小女笨拙。
回复

使用道具 举报

签到天数: 436 天

[LV.9]以坛为家II

36

主题

465

回帖

3778

积分

热处理高工

积分
3778
发表于 2013-9-6 09:07:02 | 显示全部楼层
细长杆件感应淬火,随硬化层深的增加,总长是增加的
人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 58 天

[LV.5]常住居民I

5

主题

95

回帖

319

积分

热处理技术员

积分
319
发表于 2013-9-6 09:18:28 | 显示全部楼层
宁静致远 发表于 2013-9-6 09:07
细长杆件感应淬火,随硬化层深的增加,总长是增加的

不解!!!求原因!!!是理论得来的还是实践结果???
回复

使用道具 举报

签到天数: 436 天

[LV.9]以坛为家II

36

主题

465

回帖

3778

积分

热处理高工

积分
3778
发表于 2013-9-6 09:23:49 | 显示全部楼层
l理论和实践相结合的结果
人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 1366 天

[LV.10]以坛为家III

227

主题

2万

回帖

5万

积分

超级版主

积分
58357
QQ
发表于 2013-9-6 09:37:25 | 显示全部楼层
稀柯蕊 发表于 2013-9-6 08:37
龟山先生,我不明白的是您说淬火层深越深,缩量越小,这是为什麽呢?我感觉缩量应该越大才是。希望指点迷 ...

娃娃再问小姐姐一个小问题:当长度变长时,可测量了直径的变化,是变细了,还是变粗了。
当长度变长,直径变细时,其硬化层深度的变化又是什么趋势呢?
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 58 天

[LV.5]常住居民I

5

主题

95

回帖

319

积分

热处理技术员

积分
319
发表于 2013-9-6 09:48:29 | 显示全部楼层
吉祥如意 发表于 2013-9-6 09:37
娃娃再问小姐姐一个小问题:当长度变长时,可测量了直径的变化,是变细了,还是变粗了。
当长度变长,直 ...

您说总长啊?我说的是螺距即导程。
回复

使用道具 举报

签到天数: 58 天

[LV.5]常住居民I

5

主题

95

回帖

319

积分

热处理技术员

积分
319
发表于 2013-9-6 10:57:38 | 显示全部楼层
稀柯蕊 发表于 2013-9-6 09:48
您说总长啊?我说的是螺距即导程。

总长是变短的,我们公司的丝杆是总长变短的淬火后!
回复

使用道具 举报

签到天数: 1092 天

[LV.10]以坛为家III

750

主题

7209

回帖

3万

积分

超级版主

漂流族

积分
30079
发表于 2013-9-7 09:54:56 | 显示全部楼层
稀柯蕊 发表于 2013-9-6 10:57
总长是变短的,我们公司的丝杆是总长变短的淬火后!

接触角的角度变形,可能与您感应淬火温度及冷却的关系最大!
不知其它检测位置的变形情况如何?
感应淬火的质量检测到实际情况?
热处理之家,我爱我家
回复

使用道具 举报

本版积分规则

QQ|Archiver|手机版|小黑屋|热处理之家 ( 湘ICP备16021836号-4 ),中华人民共和国工业和信息化部备案号:湘ICP备16021836号-1湘ICP备16021836号-3湘ICP备16021836号-4, 公安部备案号:43010302000896

GMT+8, 2024-12-23 19:12 , Processed in 0.148019 second(s), 30 queries .

Powered by Discuz! X3.5

© 2001-2024 Discuz! Team.

快速回复 返回顶部 返回列表
,中华人民共和国工业和信息化部备案号:湘ICP备16021836号-2
