螺栓断裂面分析

Francois · 发表于 2016-9-9 14:21:59

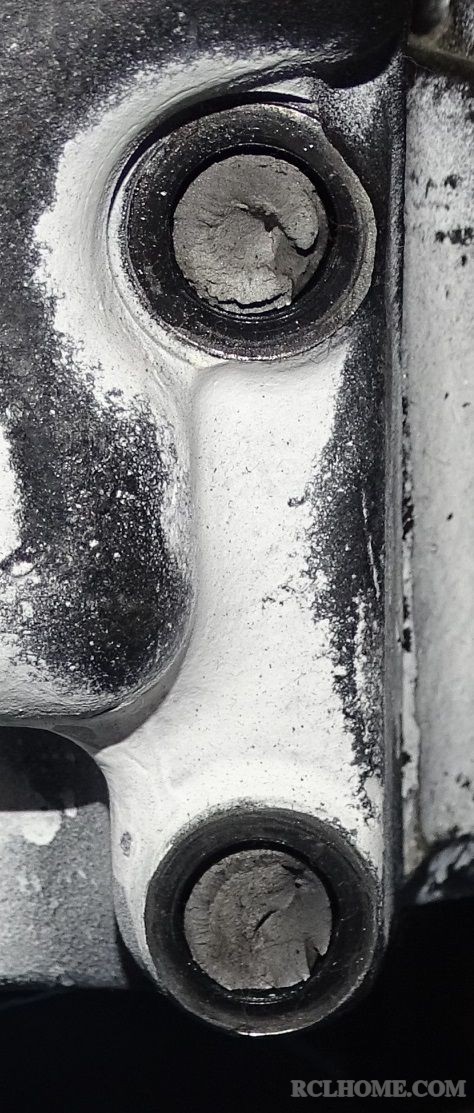

12.9 级螺栓，在做疲劳测试时断裂3个，共7个螺栓紧固一个测试模型，其中3个相互临近的螺栓断裂，请专家分析如断裂源，扩展区和瞬断区分别在哪，是韧性还是脆性断裂？

sheyingyong · 发表于 2016-9-10 08:06:09

材料？工艺？先透露一下，7号图片好像螺纹底部有裂纹

大浪淘沙 · 发表于 2016-9-10 12:09:41

原因很多，材料，热处理工艺，机加制作工艺也有嫌疑，电镀等等

东方 · 发表于 2016-9-10 12:13:13

图片红字挡住的地方是分析的要点

大浪淘沙 · 发表于 2016-9-10 12:31:52

楼主的描述，倒是有点像电镀的问题

Francois · 发表于 2016-9-11 07:46:57

这个件是具体工艺不清楚，没有电镀。

Francois · 发表于 2016-9-12 10:50:56

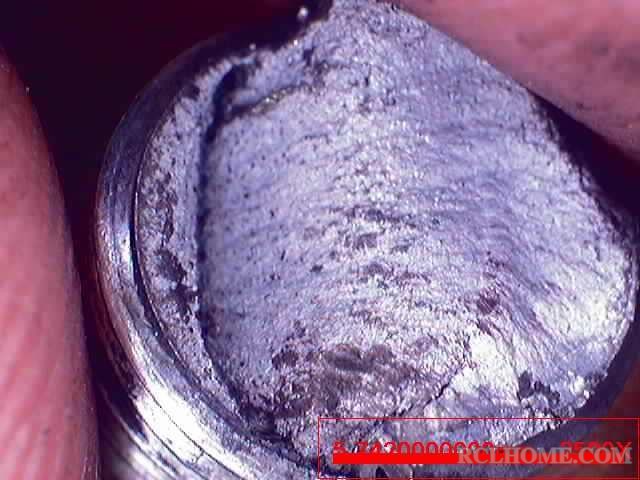

再上图，这个螺栓是欧洲做的，所以工艺不是很清楚。从端口能都得到什么信息？

身在此山 · 发表于 2016-9-21 16:00:26

本帖最后由身在此山于 2016-9-21 17:00 编辑

东方发表于 2016-9-10 12:13
图片红字挡住的地方是分析的要点

尤其是7#图，那里是裂纹源比较明显。

作为疲劳试验断裂件，5#，6#断口疲劳纹不明显。
顺便问一下，疲劳试验多少次断裂？载荷多大？何种应力？频率多少？有金相照片吗（尤其是裂源区）？硬度多少（芯部，表面）？

东方 · 发表于 2016-9-21 17:00:36

身在此山发表于 2016-9-21 16:00
尤其是7#图，那里是裂纹源比较明显。

作为疲劳试验断裂件，5#，6#断口疲劳纹不明显。

本人非楼主难以作答

Francois · 发表于 2016-9-21 18:02:55

身在此山发表于 2016-9-21 16:00
尤其是7#图，那里是裂纹源比较明显。

作为疲劳试验断裂件，5#，6#断口疲劳纹不明显。

这个断裂时在16万次的测试时断裂的， 160KN 的加载力，目前没有任何金相，后面受到断裂零件后会去做详细的分析。那位专家能标明裂纹源，扩展区和瞬断区？

身在此山 · 发表于 2016-9-22 09:55:25

本帖最后由身在此山于 2016-9-22 09:56 编辑

Francois 发表于 2016-9-21 18:02
这个断裂时在16万次的测试时断裂的， 160KN 的加载力，目前没有任何金相，后面受到断裂零件后会去做详细 ...

请人帮忙做断裂分析，需要提供充分的信息。
比如，160KN载荷。哪种类型载荷（拉伸，压缩，弯曲，剪切，或以上综合）？频率？多大规格（M3，M5，M8）?
信息不足，敢做结论的不是坛内同仁尊称的“大师”，实为大仙啊！呵呵......

Francois · 发表于 2016-9-22 11:01:54

身在此山发表于 2016-9-22 09:55
请人帮忙做断裂分析，需要提供充分的信息。
比如，160KN载荷。哪种类型载荷（拉伸，压缩，弯曲，剪切，或 ...

具体做实验的信息我也没有，德国做的，不愿提供太多信息，这个螺栓的材料是32CrB4, M10x1 的规格，12.9 级的。

Francois · 发表于 2016-9-22 11:50:22

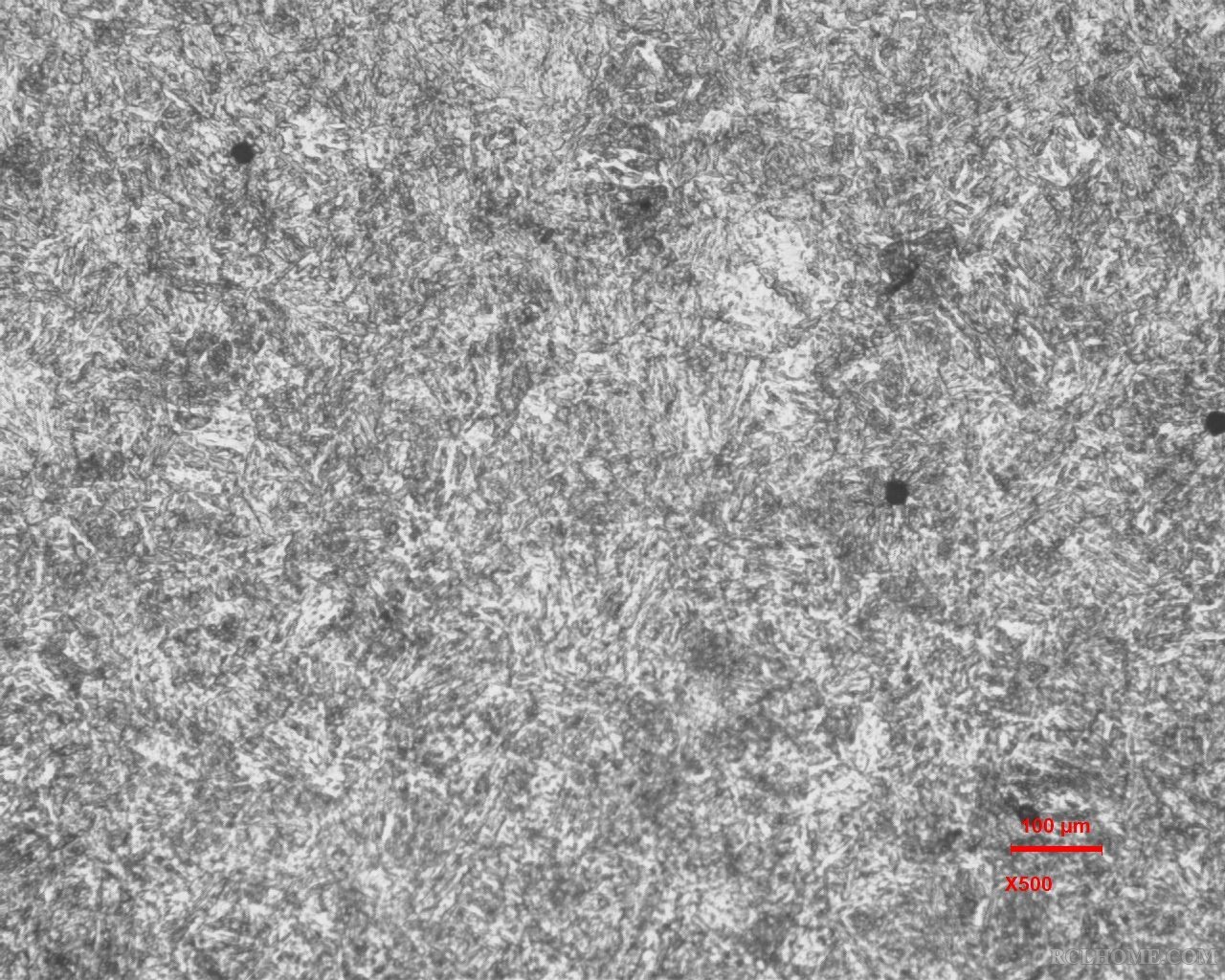

500 倍下的断裂螺栓的金相, 回火马氏体, 有问题吗?

大浪淘沙 · 发表于 2016-9-22 13:08:34

实际上应该补一个电镜照片，看能否发现一些机理

Francois · 发表于 2016-9-22 13:50:59

不知清淡专家能否帮忙做这个断面的SEM？

Francois · 发表于 2016-9-30 01:05:14

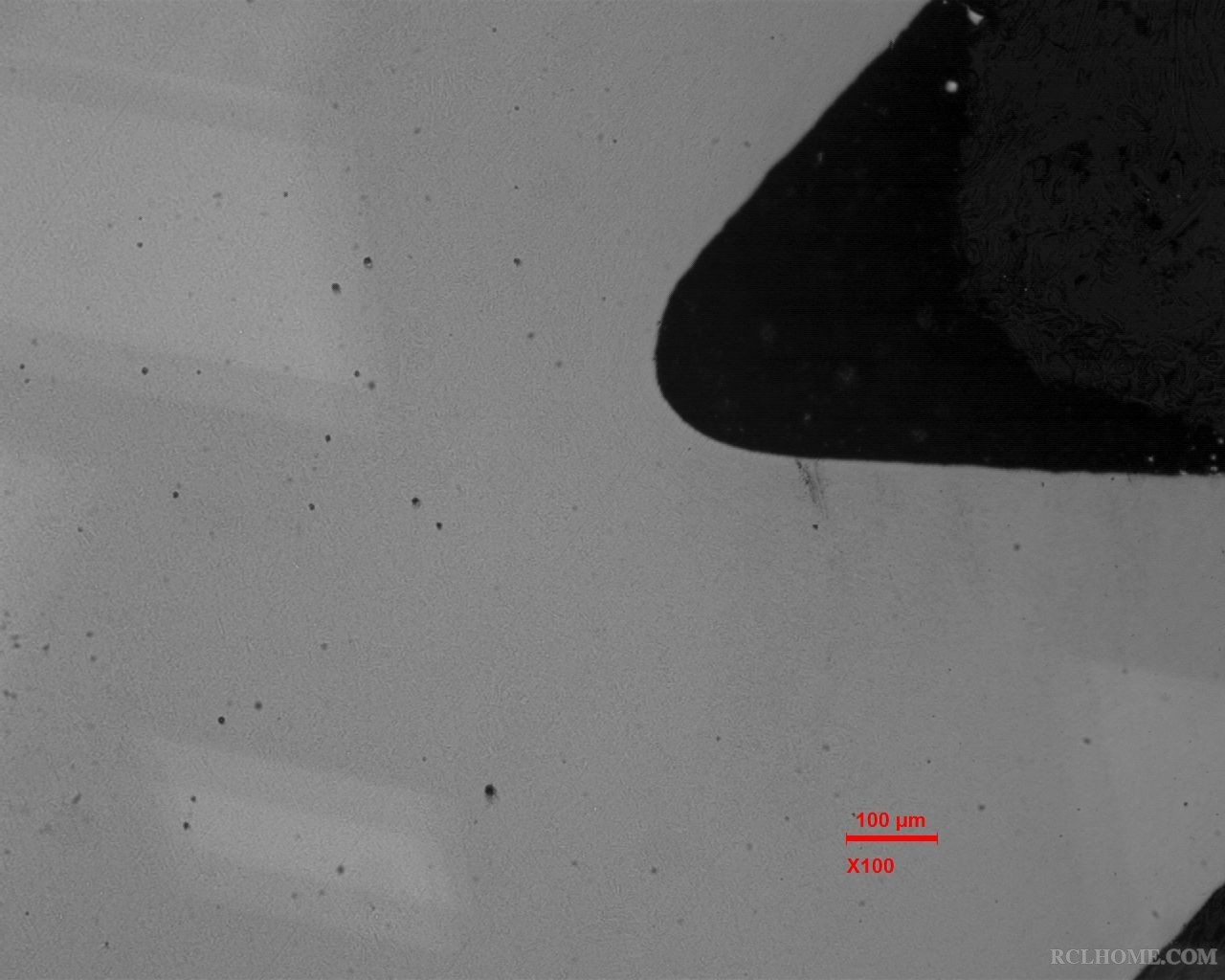

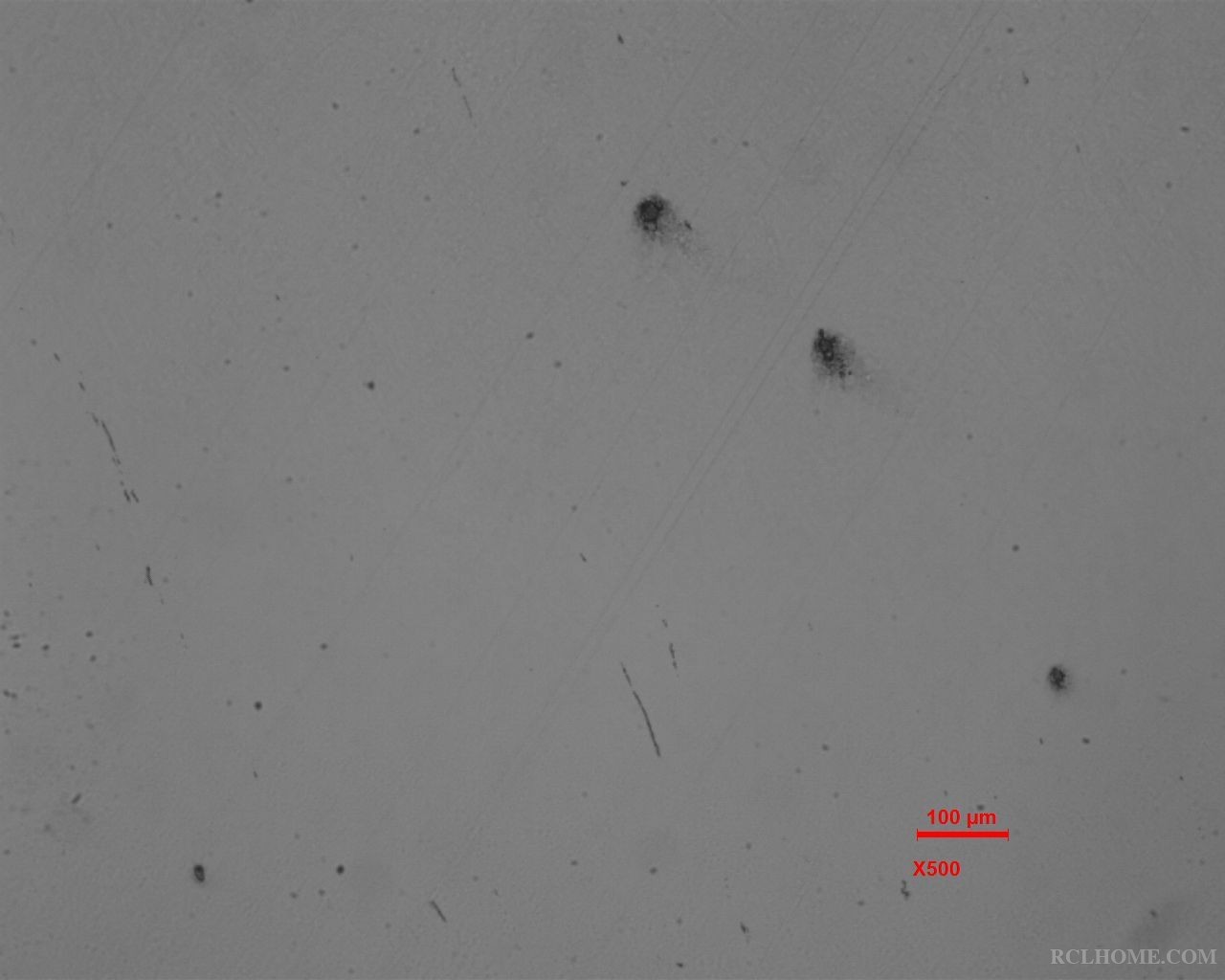

断裂螺栓抛光态，是夹杂还是缩孔？a.b.c 为同一界面内。 500 倍的组织里面色是否为孔洞？

身在此山 · 发表于 2016-9-30 15:47:06

楼上的照片拍的哪个区域？一般应找出裂纹源，先看这个地方的金相，看能否发现起裂原因的线索。
打个比方，头痛先给脚做CT，对诊断可能帮助不大。
