发表于 2016-7-31 10:00:45 | 显示全部楼层 |阅读模式
家里大家晒得大多为感应器

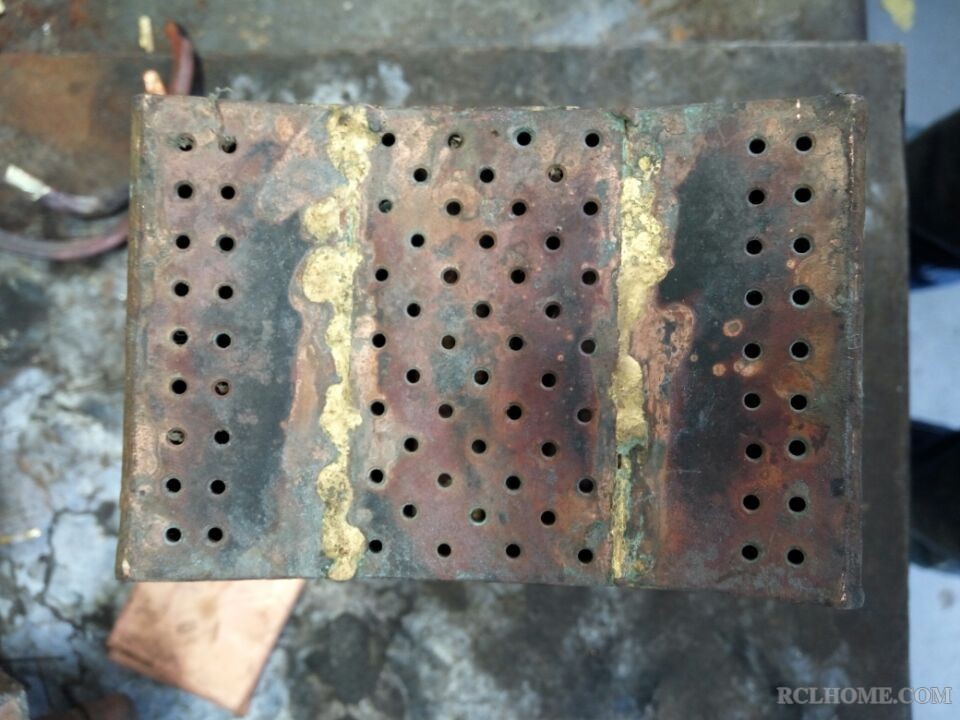

今天腊肉晒个喷液盒

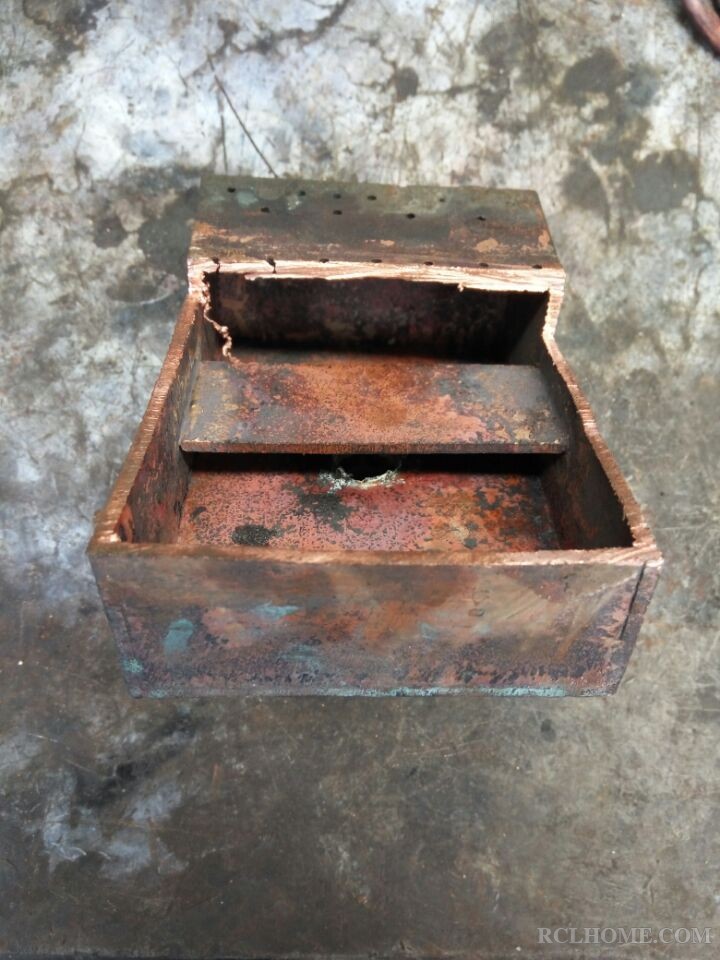

做了有年头了,本是一对。徒弟直接锯开一只看结构。等我知道已经成这模样。。。。
索性抛砖引玉
合理的喷液在感应淬火中也是至关重要的一环
您是怎样设计喷液的?

评分

参与人数 1威望 +4 金钱 +50 贡献 +4 收起 理由
龟山淬火 + 4 + 50 + 4

查看全部评分

打赏楼主

取消

感谢您的支持,我会继续努力的!

扫码支持
扫码打赏,你说多少就多少

打开支付宝扫一扫,即可进行扫码打赏哦

人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2016-7-31 10:31:22 | 显示全部楼层
玩水的来了,请孤老弟讲解水合内中间那块板的作用。
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 127 天

[LV.7]常住居民III

8

主题

231

回帖

1058

积分

热处理工程师

积分
1058
QQ
发表于 2016-7-31 10:58:45 | 显示全部楼层
均压,均流。。。。。。。。。。。。。。。

评分

参与人数 1金钱 +10 收起 理由
龟山淬火 + 10

查看全部评分

回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
发表于 2016-7-31 11:25:20 | 显示全部楼层
龟山淬火 发表于 2016-7-31 10:31
玩水的来了,请孤老弟讲解水合内中间那块板的作用。

没有用过这么复杂的喷液盒,我用的喷液盒亦非铜质,而是采用胶木制作
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2016-7-31 11:52:55 | 显示全部楼层
孤老师的胶木喷水盒是什么样子呢?
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 1092 天

[LV.10]以坛为家III

750

主题

7209

回帖

3万

积分

超级版主

漂流族

积分
30079
发表于 2016-7-31 16:41:22 | 显示全部楼层
在侧面焊接进水管效果应该比这个好!主题的这个喷水器,中间的喷水孔排列没有问题,中间2侧的排水孔不符合要求,是否产品不同,中间有猫腻!

评分

参与人数 1金钱 +10 收起 理由
龟山淬火 + 10

查看全部评分

热处理之家,我爱我家
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2016-7-31 17:20:33 | 显示全部楼层

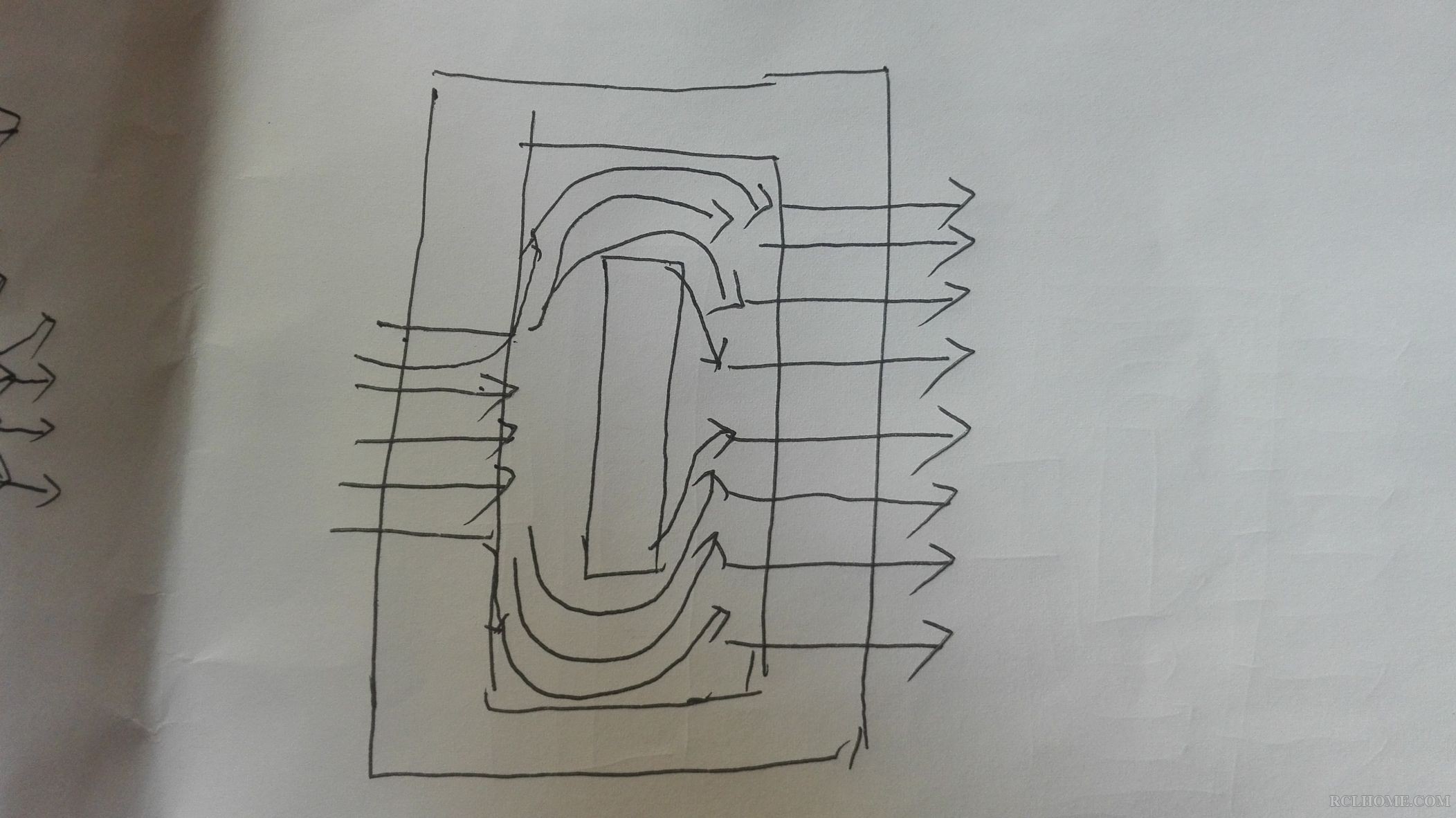

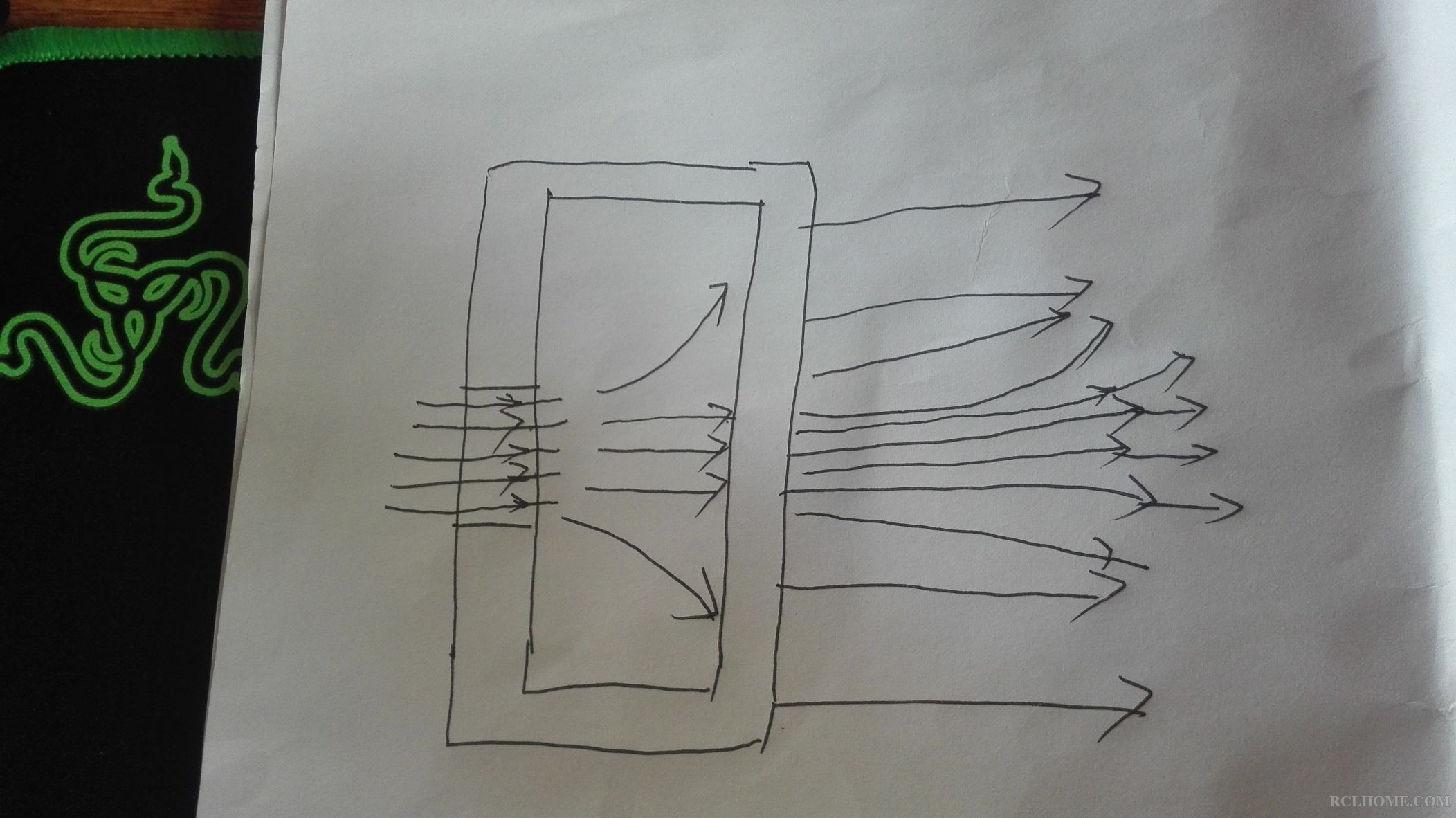

IMG_20160731_172103.jpg IMG_20160731_172136.jpg
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 1622 天

[LV.Master]伴坛终老

57

主题

2791

回帖

1万

积分

热处理总工

积分
16616
 楼主| 发表于 2016-7-31 17:58:50 | 显示全部楼层
随风飘飘 发表于 2016-7-31 16:41
在侧面焊接进水管效果应该比这个好!主题的这个喷水器,中间的喷水孔排列没有问题,中间2侧的排水孔不符合 ...

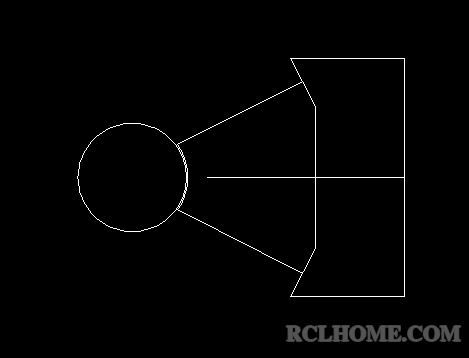

两侧压水花的
飘版在年会上讲过喷液角度的问题不是么,大概就是这么个意思
实际使用还行,两侧的压力略大点

评分

参与人数 1金钱 +10 收起 理由
随风飘飘 + 10 很给力!

查看全部评分

人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
发表于 2016-8-1 11:21:27 | 显示全部楼层
龟山淬火 发表于 2016-7-31 11:52
孤老师的胶木喷水盒是什么样子呢?

等有时间了去现场拍张照片传上来
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1622 天

[LV.Master]伴坛终老

57

主题

2791

回帖

1万

积分

热处理总工

积分
16616
 楼主| 发表于 2016-8-1 17:46:21 | 显示全部楼层
孤鸿踏雪 发表于 2016-8-1 11:21
等有时间了去现场拍张照片传上来

估计多半是圆形的
人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
发表于 2016-8-2 10:49:24 | 显示全部楼层
腊月寒沫 发表于 2016-8-1 17:46
估计多半是圆形的

           准确地讲,那是一个有夹层的半圆筒状、内壁密布喷水孔的水盒
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1622 天

[LV.Master]伴坛终老

57

主题

2791

回帖

1万

积分

热处理总工

积分
16616
 楼主| 发表于 2016-8-2 12:38:02 | 显示全部楼层
孤鸿踏雪 发表于 2016-8-2 10:49
准确地讲,那是一个有夹层的半圆筒状、内壁密布喷水孔的水盒

孤版要是上图就好了,给我们学习一下
人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
发表于 2016-8-2 15:21:02 | 显示全部楼层
腊月寒沫 发表于 2016-8-2 12:38
孤版要是上图就好了,给我们学习一下

        惭愧,我要是有龟版和你的制图水平,那就好了。三维、平面制图均为盲区。
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1622 天

[LV.Master]伴坛终老

57

主题

2791

回帖

1万

积分

热处理总工

积分
16616
 楼主| 发表于 2016-8-2 17:25:14 | 显示全部楼层
孤鸿踏雪 发表于 2016-8-2 15:21
惭愧,我要是有龟版和你的制图水平,那就好了。三维、平面制图均为盲区。 ...

想看下孤版所说的内有夹层是不是跟我想的一样
人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
发表于 2016-8-2 18:17:11 | 显示全部楼层
腊月寒沫 发表于 2016-8-2 17:25
想看下孤版所说的内有夹层是不是跟我想的一样

         这个,可以肯定
         我老婆是搞产品设计的机械工程师,平面制图、三维制图很拿手,如果他在我身边,那就很快可以上传一幅了
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 2588 天

[LV.Master]伴坛终老

647

主题

8919

回帖

4万

积分

版主

积分
40166
发表于 2016-8-3 09:00:11 | 显示全部楼层
孤鸿踏雪 发表于 2016-8-2 18:17
这个,可以肯定
         我老婆是搞产品设计的机械工程师,平面制图、三维制图很拿手,如果 ...

这就是说团队的力量比个体的力量大。
是非天天有,不听自然无。
回复

使用道具 举报

签到天数: 108 天

[LV.6]常住居民II

9

主题

414

回帖

2432

积分

热处理工程师

积分
2432
QQ
发表于 2016-8-4 11:33:22 | 显示全部楼层
这是大喷水器合理的做法,我们也经常做成这样。

评分

参与人数 1金钱 +10 收起 理由
龟山淬火 + 10

查看全部评分

该会员没有填写今日想说内容.
回复
