探讨一下从不同位置进水的异同

[复制链接]

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
发表于 2016-7-22 09:54:59 | 显示全部楼层 |阅读模式

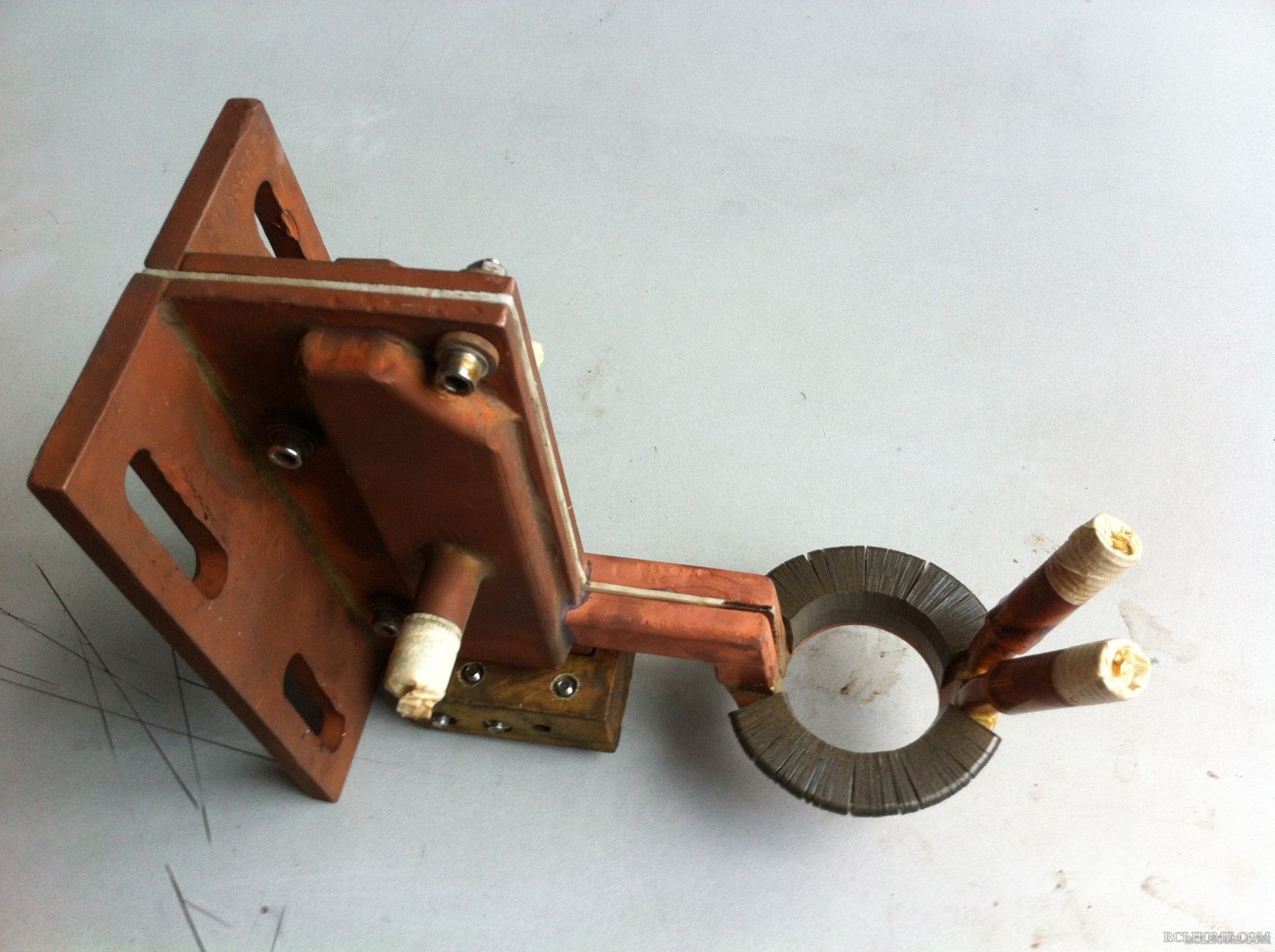

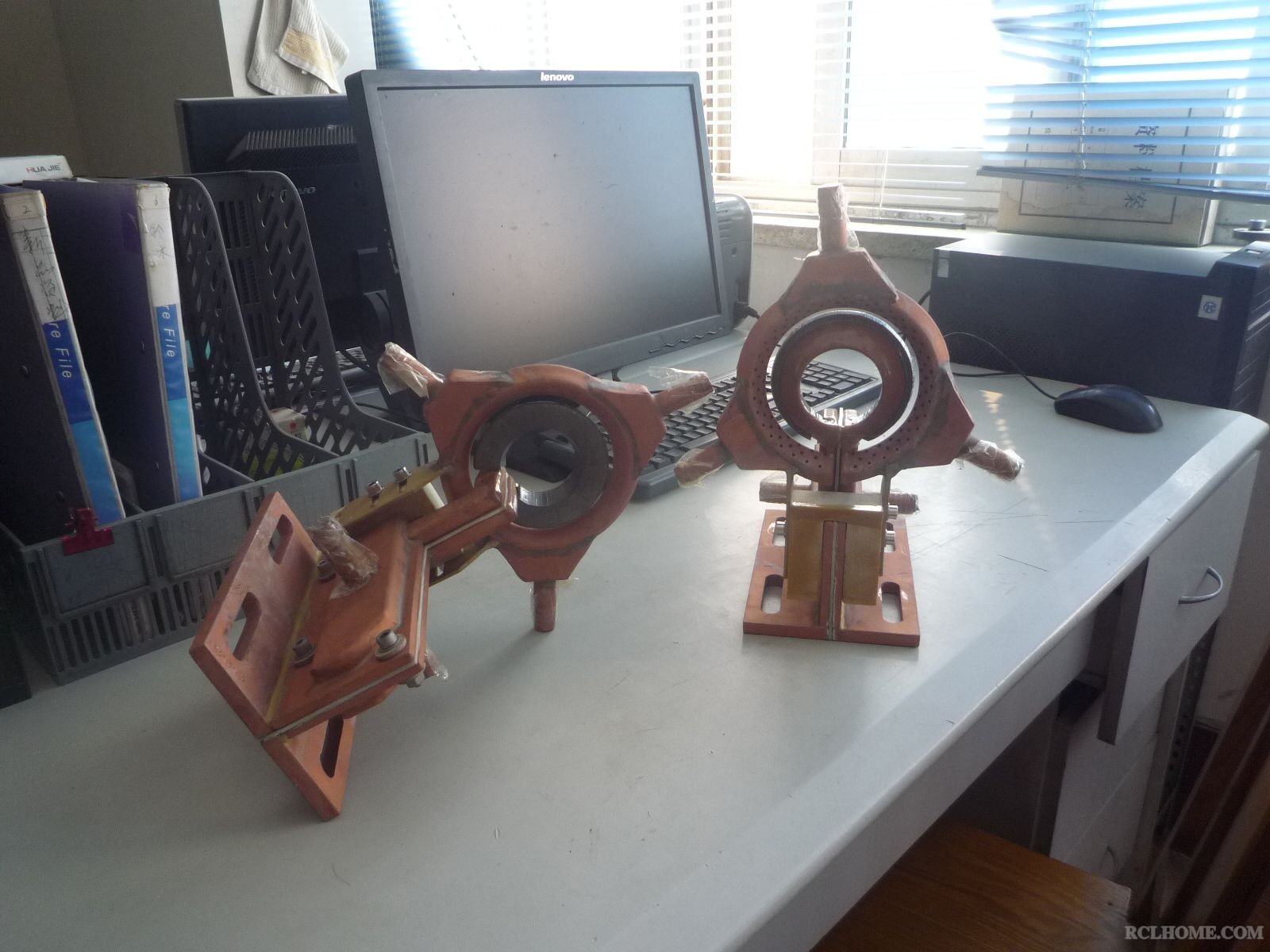

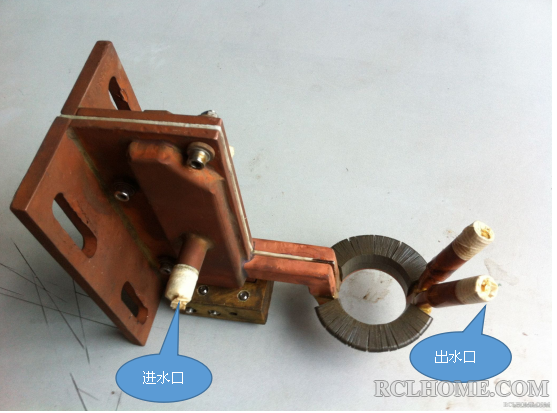

         如题,看附件所示的这款感应器,分别从循环水的两端进水,对感应加热过程及行为有无影响?有何影响

打赏楼主

取消

感谢您的支持,我会继续努力的!

扫码支持
扫码打赏,你说多少就多少

打开支付宝扫一扫,即可进行扫码打赏哦

该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2016-7-22 10:01:21 | 显示全部楼层
           标识一下
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1622 天

[LV.Master]伴坛终老

57

主题

2791

回帖

1万

积分

热处理总工

积分
16616
发表于 2016-7-22 12:45:53 | 显示全部楼层
请问孤版。进水口与出水口倒过来用,可以不可以
人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2016-7-22 13:52:02 | 显示全部楼层
腊月寒沫 发表于 2016-7-22 12:45
请问孤版。进水口与出水口倒过来用,可以不可以

         我在沙发上上的两种情况不就是互为“倒过来”吗?,本主题就是要讨论这个问题的
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2016-7-22 13:52:04 | 显示全部楼层
腊月寒沫 发表于 2016-7-22 12:45
请问孤版。进水口与出水口倒过来用,可以不可以

         我在沙发上上的两种情况不就是互为“倒过来”吗?,本主题就是要讨论这个问题的
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1622 天

[LV.Master]伴坛终老

57

主题

2791

回帖

1万

积分

热处理总工

积分
16616
发表于 2016-7-22 14:06:26 | 显示全部楼层
两进两出没问题
如果是两进一出的改成一进两出呢
人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2016-7-22 14:15:07 | 显示全部楼层
这个感应器结构让人看着别扭,落后啊
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 2588 天

[LV.Master]伴坛终老

647

主题

8919

回帖

4万

积分

版主

积分
40166
发表于 2016-7-22 14:37:28 | 显示全部楼层
坐果单独从进水这个角度来说,进水和出水方向换一下应该没有什么问题。
是非天天有,不听自然无。
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2016-7-22 15:53:32 | 显示全部楼层
进去的是冷水,出来的是热水。
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2016-7-22 17:05:44 | 显示全部楼层
龟山淬火 发表于 2016-7-22 14:15
这个感应器结构让人看着别扭,落后啊

          这个结构很奇特,也很有个性,老孤看起来挺顺眼。
          模样不是关键,我们还是探讨实质性问题吧!
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2016-7-22 17:11:43 | 显示全部楼层
老孤将来…定会成为我们革命的对象。
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2016-7-22 17:16:01 | 显示全部楼层
腊月寒沫 发表于 2016-7-22 14:06
两进两出没问题
如果是两进一出的改成一进两出呢

         我传的是一个双回路冷却的感应器
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 356 天

[LV.8]以坛为家I

2

主题

378

回帖

2261

积分

热处理工程师

积分
2261
发表于 2016-7-22 22:56:00 | 显示全部楼层
将出水口设计在感应圈上感觉不妥吧,在使用过程中更易使线圈变形吧,我见过线圈就是尾座一个进水口然后另外一端就出水口了,线圈上没得任何接头了,当然这样的设计应该有自己的想法和用处吧,嘻嘻……
为成功找方法,不为失败找借口。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2016-7-23 08:16:03 | 显示全部楼层
xuqingyang 发表于 2016-7-22 22:56
将出水口设计在感应圈上感觉不妥吧,在使用过程中更易使线圈变形吧,我见过线圈就是尾座一个进水口然后另外 ...

          看看这个http://www.rclhome.net/forum.php ... 16723&fromuid=8帖子
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2016-7-23 08:43:43 来自手机 | 显示全部楼层
孤老弟一点不谦虚,人家都告诉你了,你还在东扯西扯的。
回复

使用道具 举报

签到天数: 592 天

[LV.9]以坛为家II

25

主题

1310

回帖

4859

积分

热处理高工

积分
4859
发表于 2016-7-23 09:10:14 | 显示全部楼层
孤鸿踏雪 发表于 2016-7-22 17:16
我传的是一个双回路冷却的感应器

其实是一样的吧。
回复

使用道具 举报

签到天数: 1622 天

[LV.Master]伴坛终老

57

主题

2791

回帖

1万

积分

热处理总工

积分
16616
发表于 2016-7-23 11:04:31 | 显示全部楼层
做好点,一进一出没什么问题
接口多了不是好事
我就见过进水出水接反的,直接爆了
为了避免出现此类问题再次出现
1、进水出水接口采用不同管径,水管也可改用不同颜色的;
2、加装流量监控器;
人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2016-7-23 16:27:51 | 显示全部楼层
龟山淬火 发表于 2016-7-23 08:43
孤老弟一点不谦虚,人家都告诉你了,你还在东扯西扯的。

        时代不同了,谦虚使人落后啊,所以,老孤要进步,就不能谦虚了
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2016-7-23 18:12:29 | 显示全部楼层
人家徐庆阳多好的建议啊,孤老弟要好好逐摸一下。
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 17 天

[LV.4]偶尔看看III

4

主题

91

回帖

390

积分

热处理技术员

积分
390
发表于 2016-7-24 01:09:31 | 显示全部楼层
不知道您这铜管多粗的? 应该最少8X8吧? 我感觉如果焊工不错的话,7X7的水管,像这样单箍的,一进一出,功率140以内应该没有问题。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2016-7-24 07:13:14 | 显示全部楼层
本帖最后由 孤鸿踏雪 于 2016-7-24 07:14 编辑
xuqingyang 发表于 2016-7-22 22:56
将出水口设计在感应圈上感觉不妥吧,在使用过程中更易使线圈变形吧,我见过线圈就是尾座一个进水口然后另外 ...

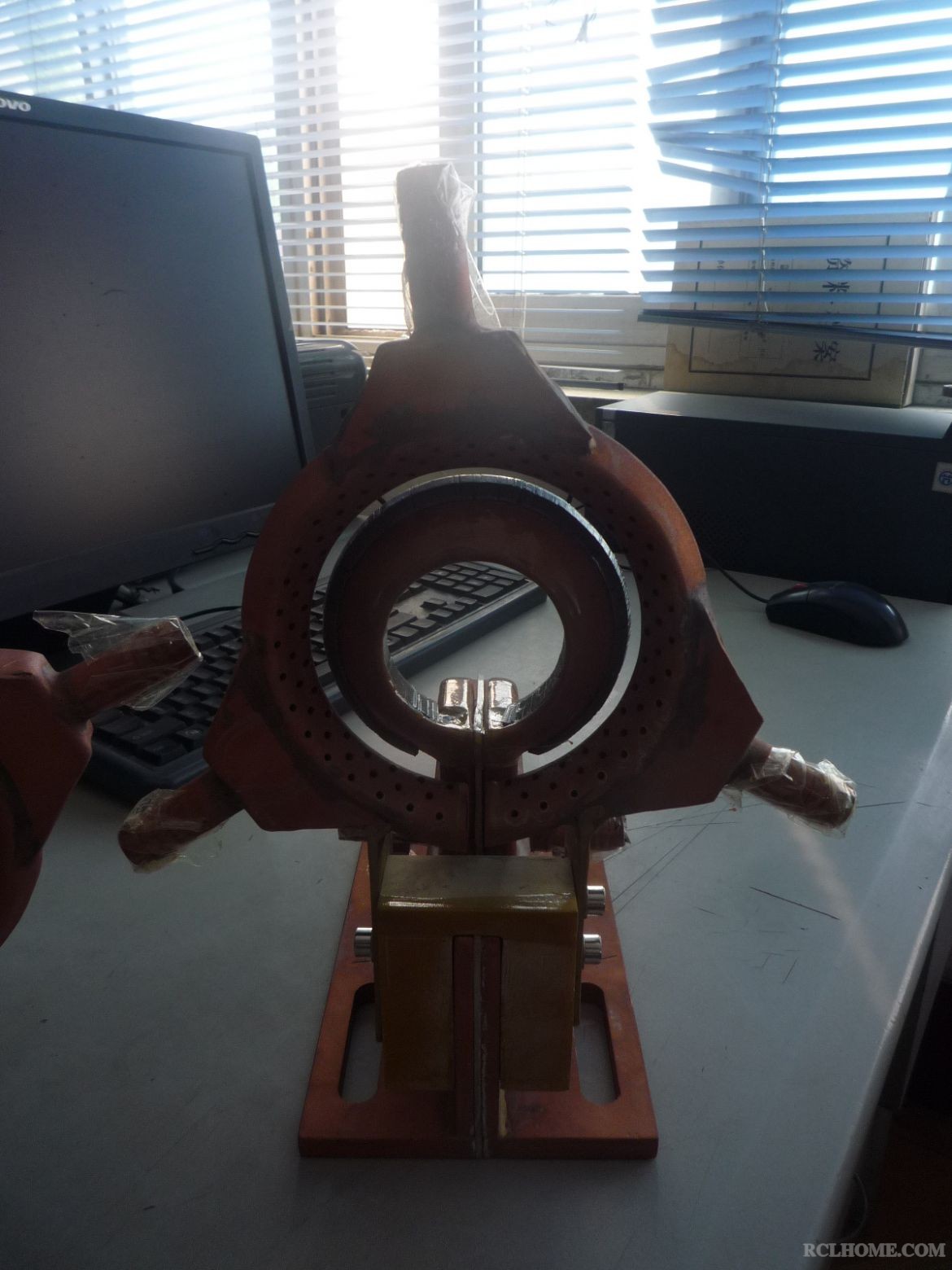

         你说的不就是这个吗,那就再看看这个http://www.rclhome.net/forum.php ... 16723&fromuid=8帖子吧
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2016-7-24 09:27:29 来自手机 | 显示全部楼层
这真是精典设计,这样感应器加热一百年也够冷的。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2016-7-24 11:11:14 | 显示全部楼层
龟山淬火 发表于 2016-7-24 09:27
这真是精典设计,这样感应器加热一百年也够冷的。

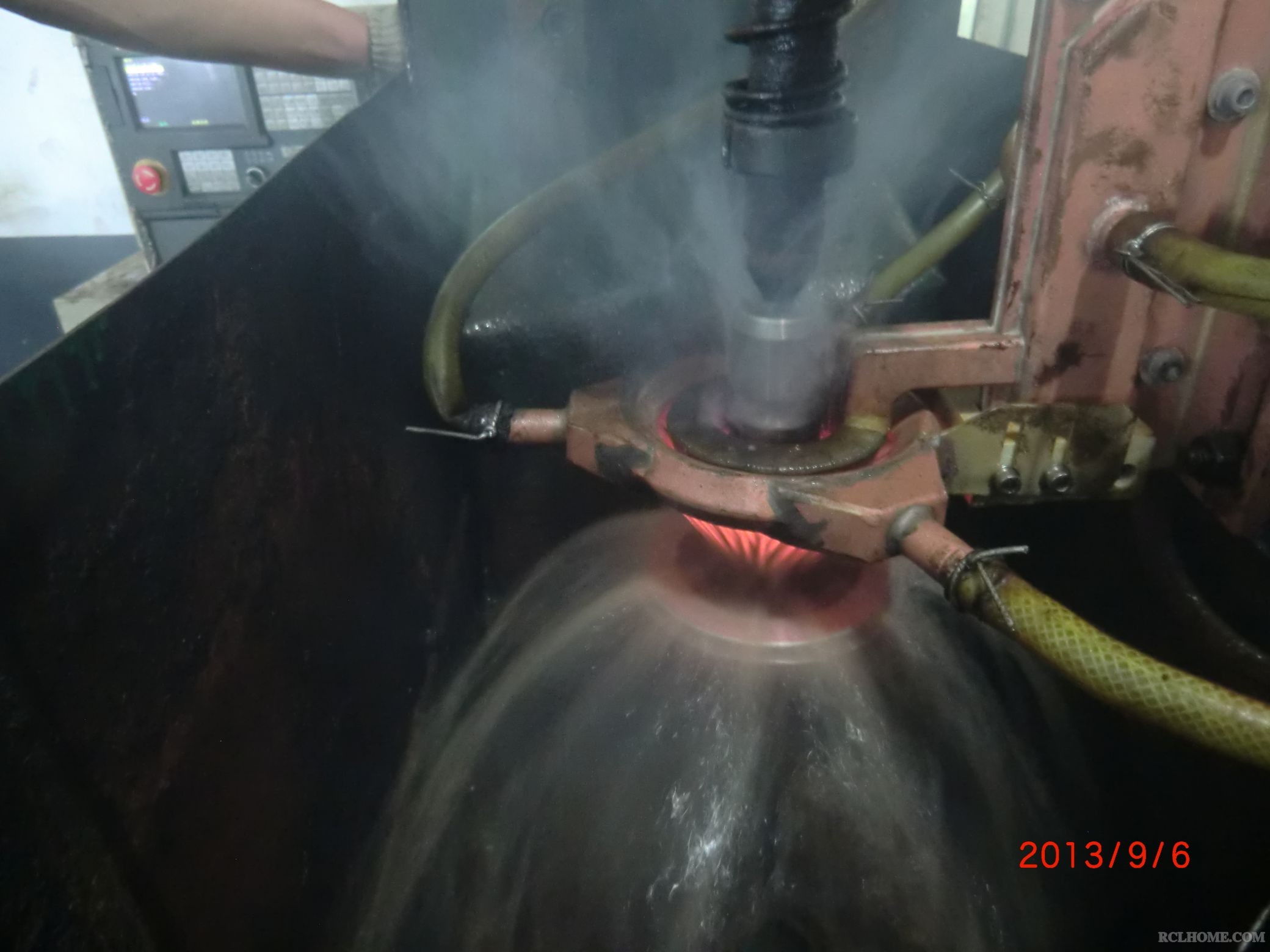

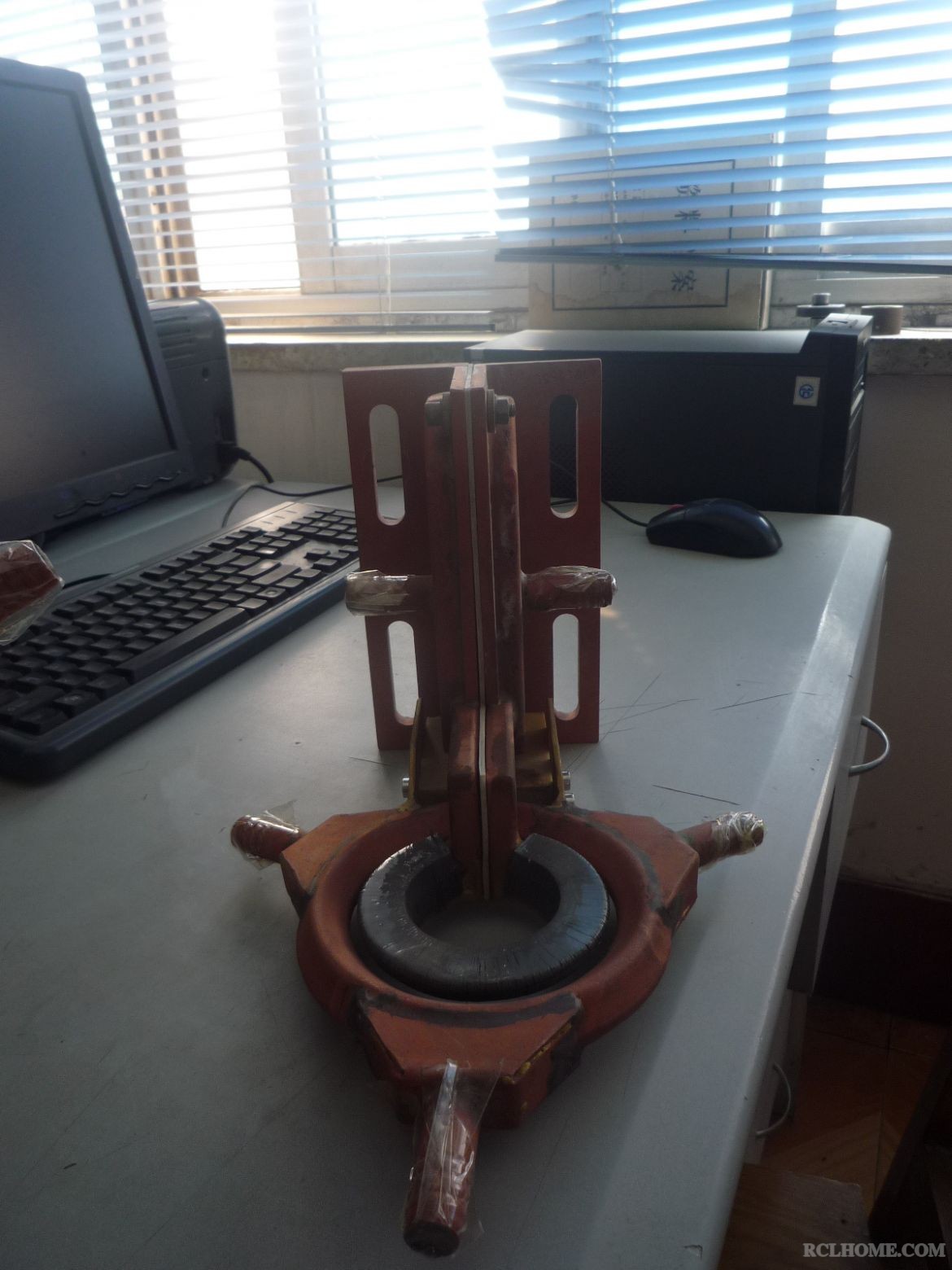

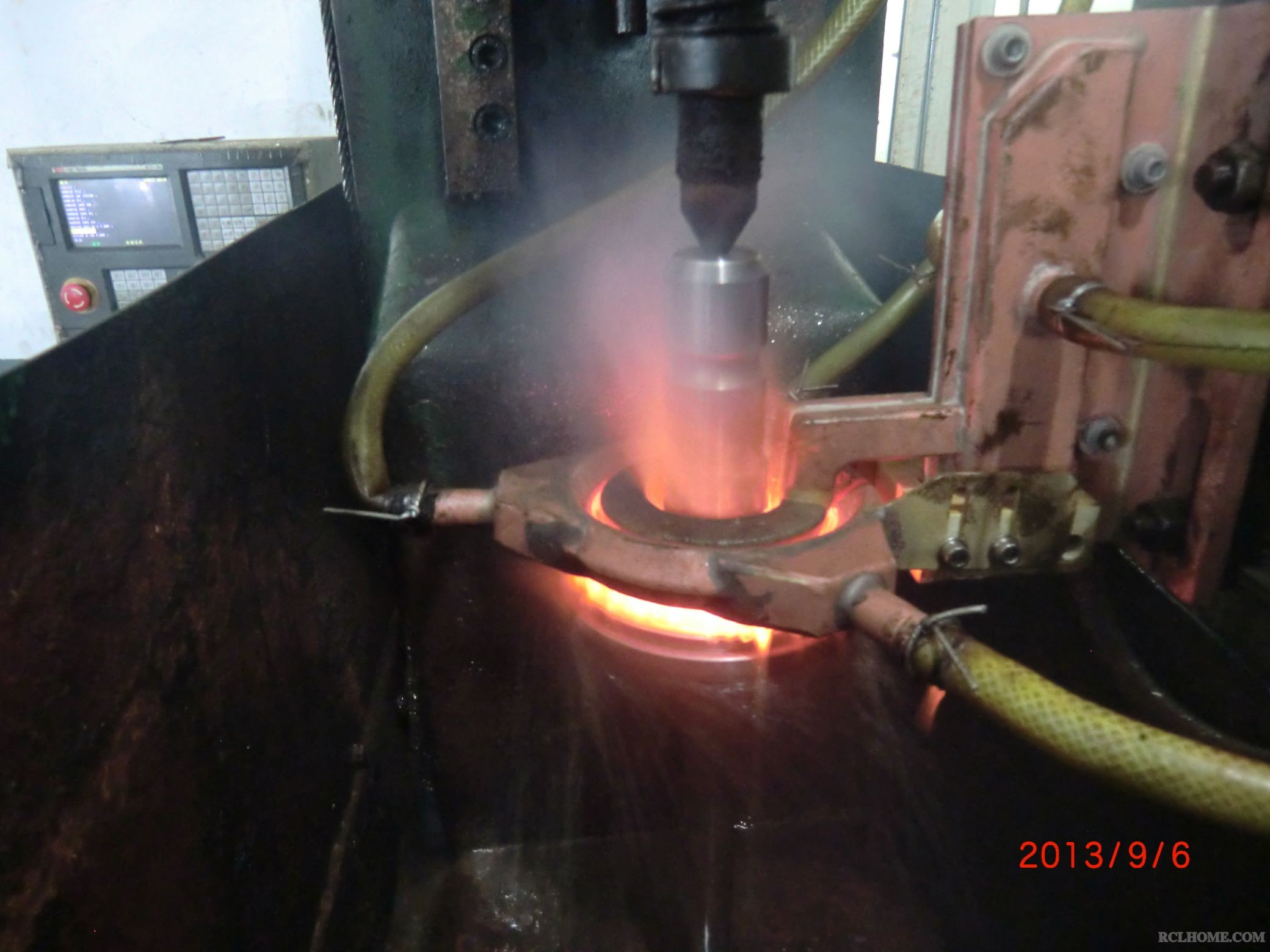

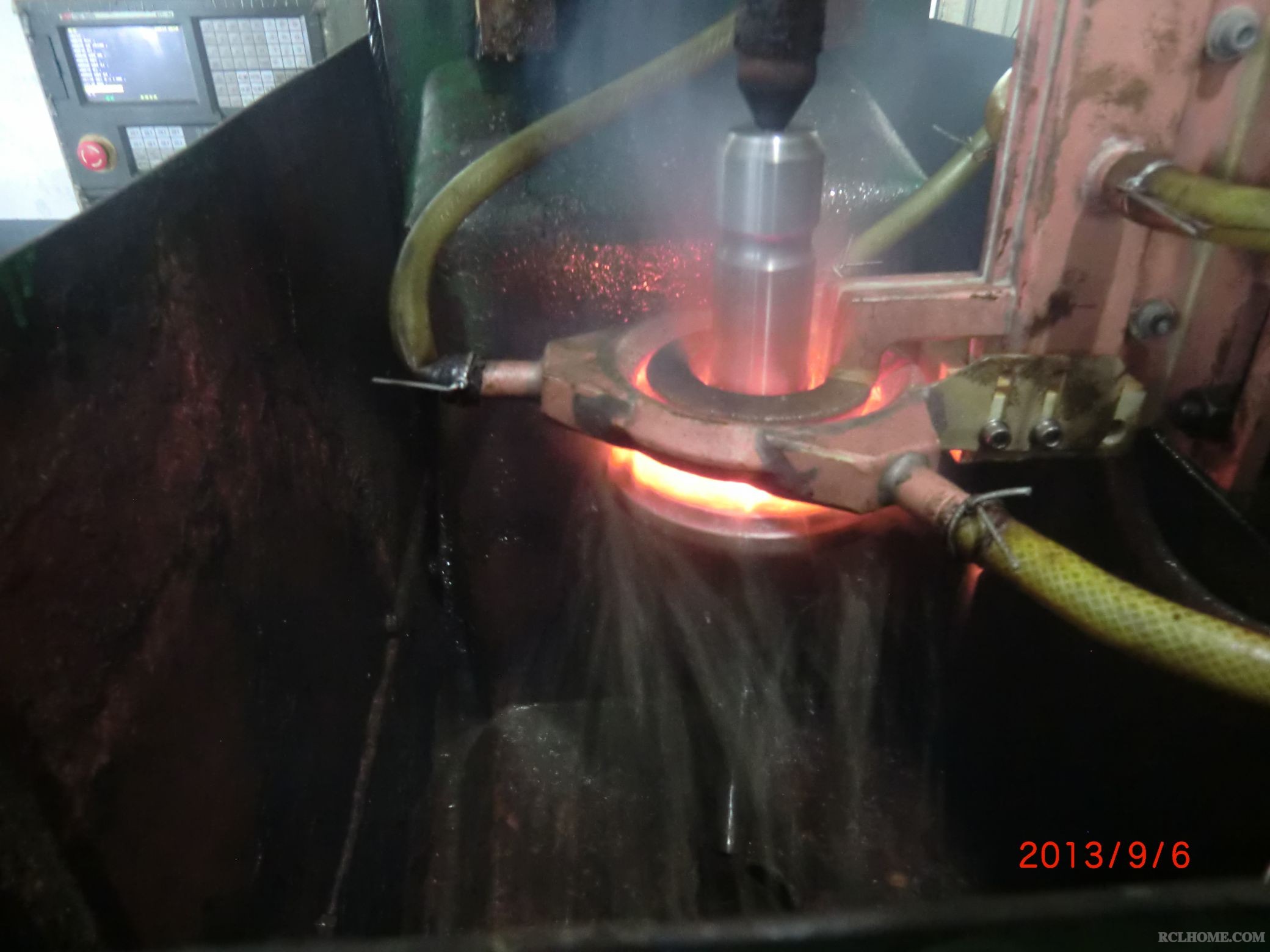

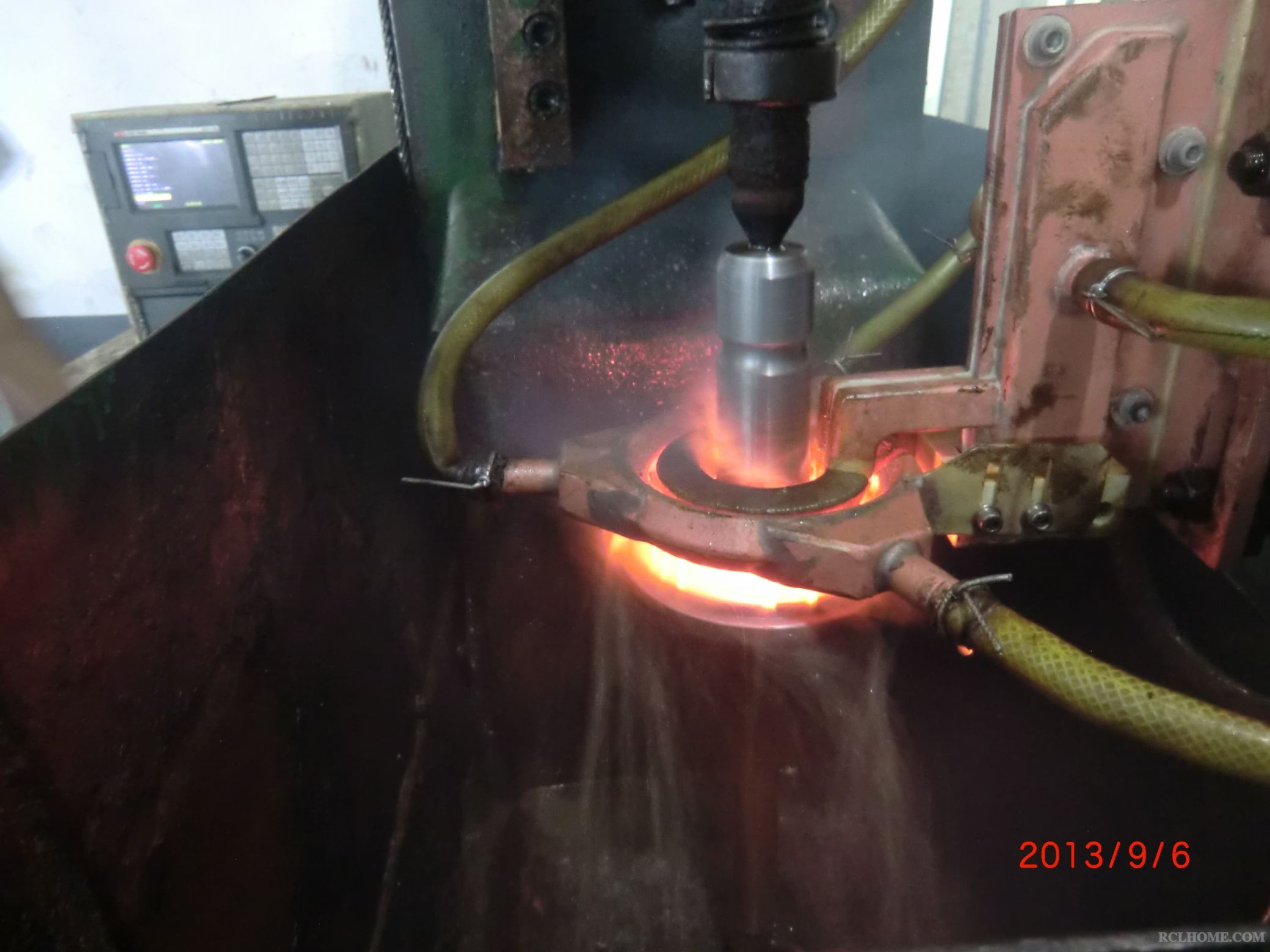

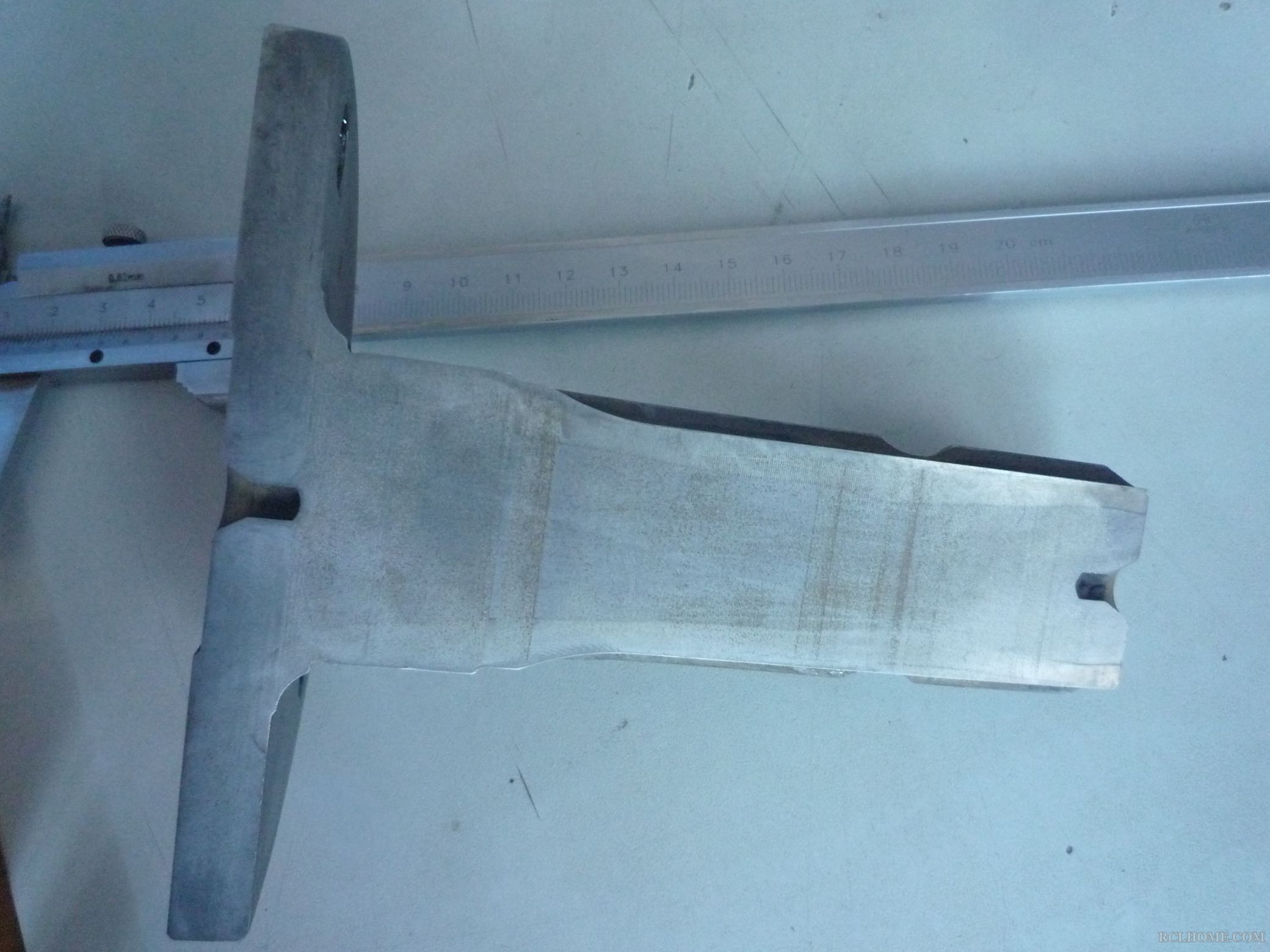

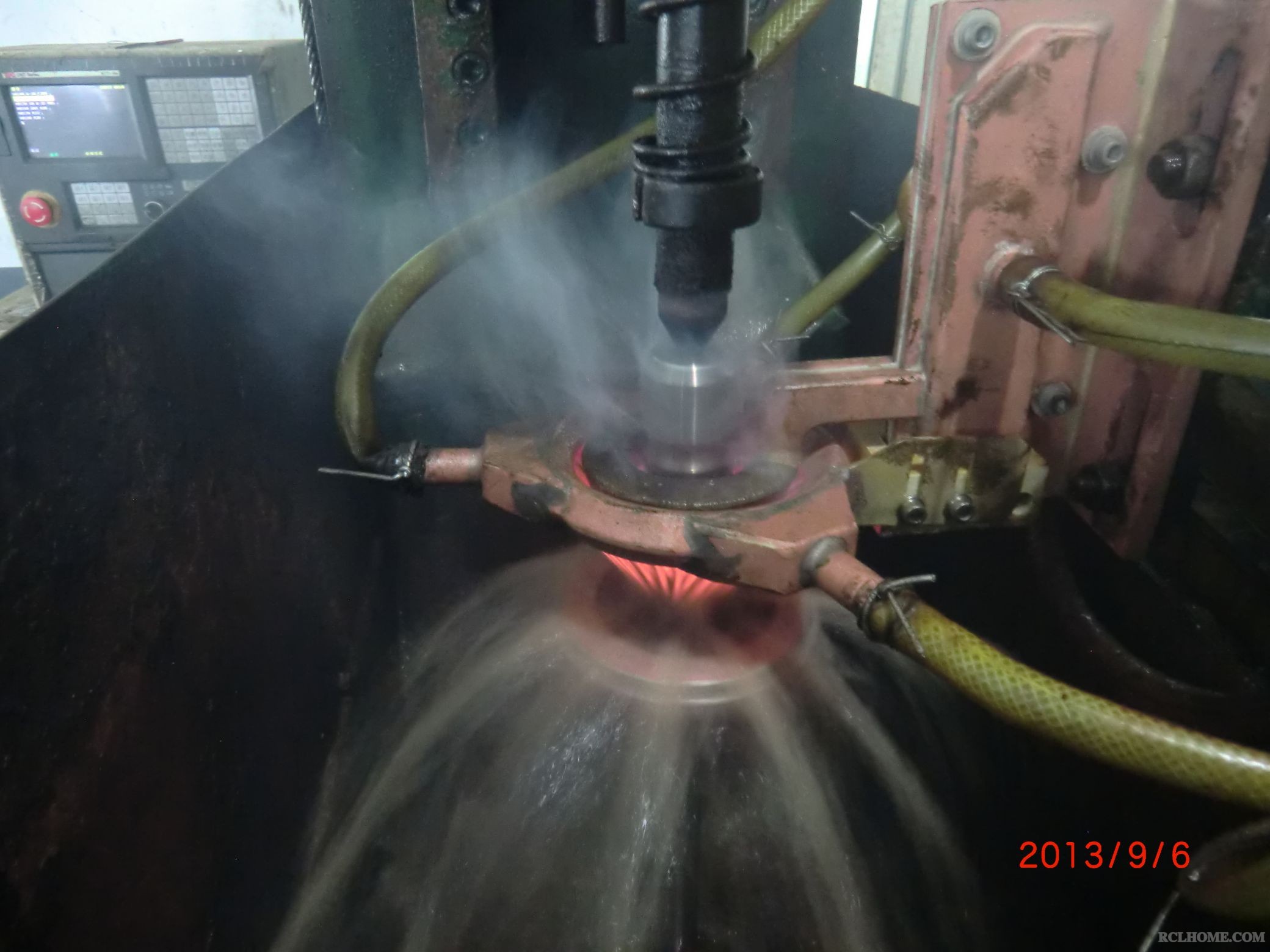

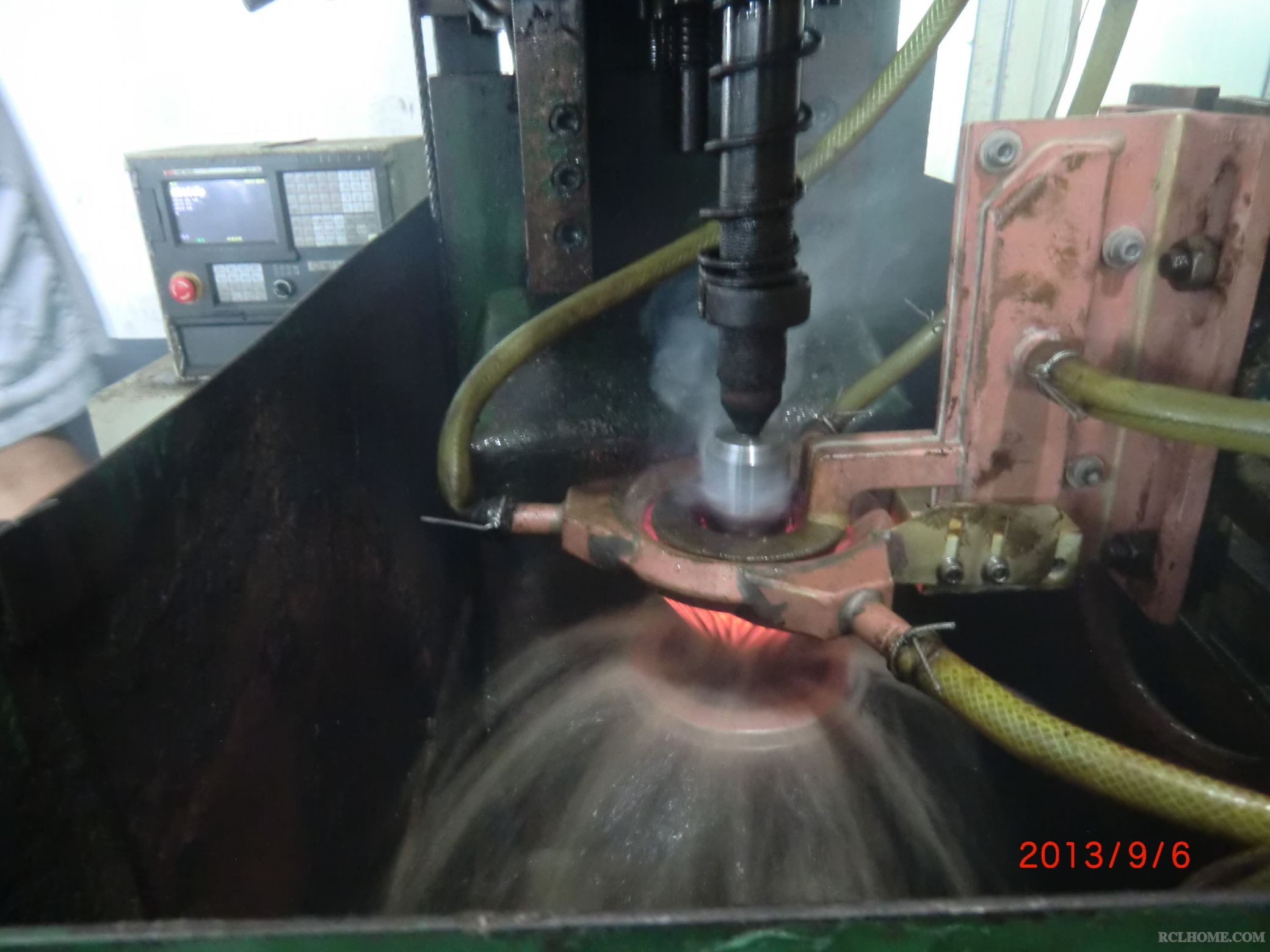

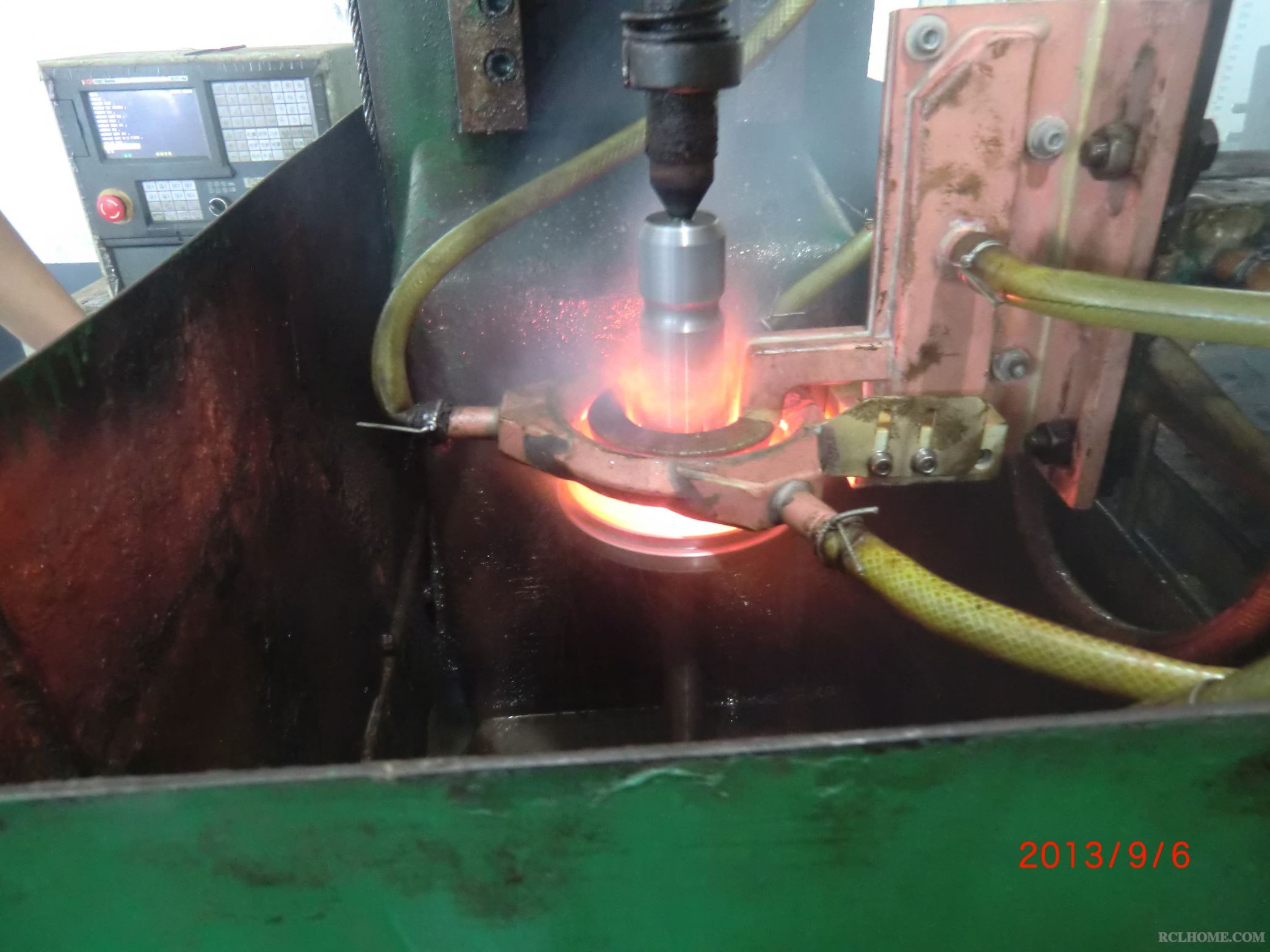

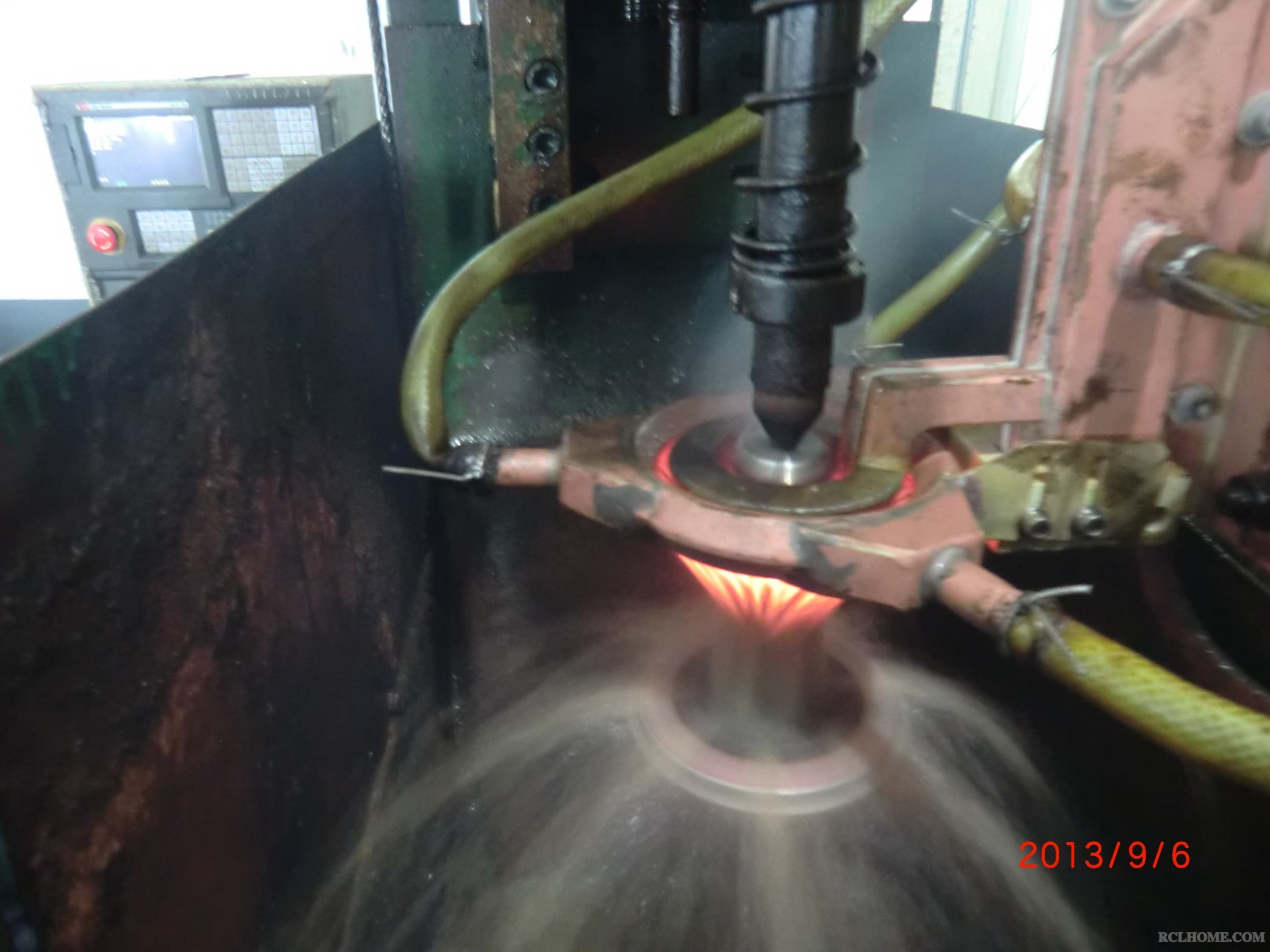

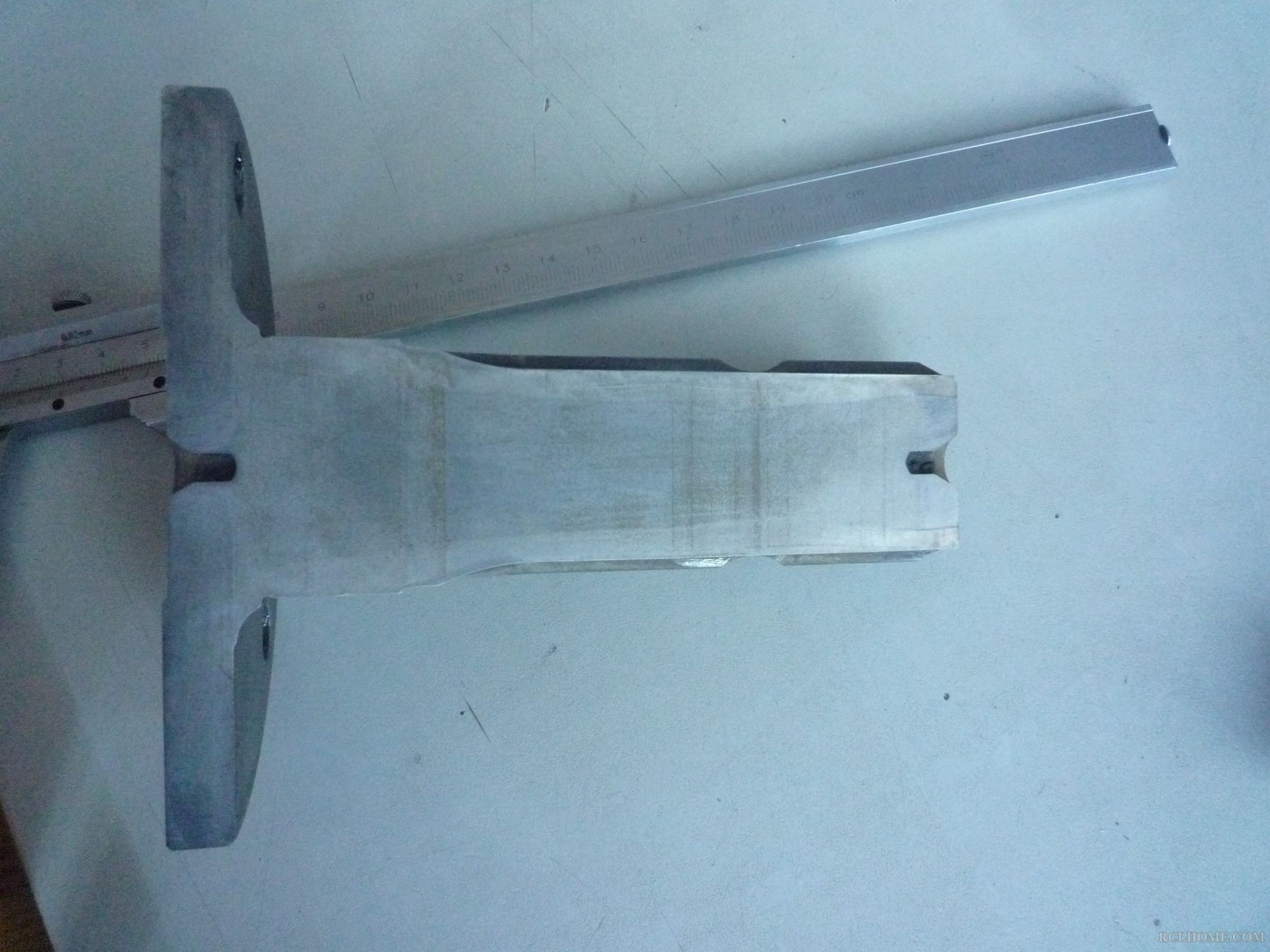

          呵呵,龟版看走眼了,这个感应器是典型的强力导磁体,难道龟版忘了我当初上传的加热时抓拍的照片?
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2016-7-24 12:03:06 来自手机 | 显示全部楼层
这个感应器只有一路冷却水,所以很快烧坏了。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2016-7-24 14:57:07 | 显示全部楼层
龟山淬火 发表于 2016-7-24 12:03
这个感应器只有一路冷却水,所以很快烧坏了。

        你说的很正确,所以才改成本主题所上的模样。但却不想你在22#楼所讲的“加热一百年也够冷的”
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2016-7-24 17:14:22 | 显示全部楼层

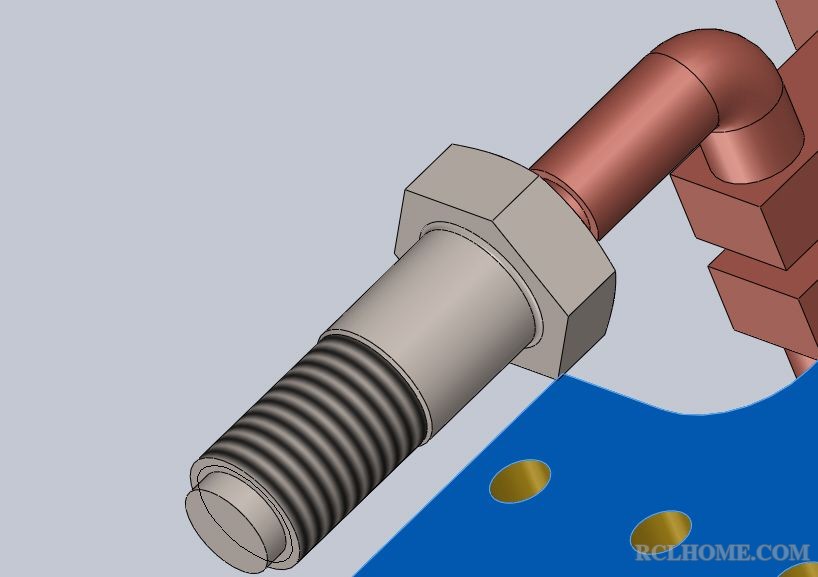

给孤老弟个进水管用 45三排柱感应器装配图.JPG
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2016-7-25 10:41:25 | 显示全部楼层
本来打算送孤老弟一个16的快换头的,昨天快做好了,软件突然把图吃掉了,今天早晨又快做好时又被20|6给吃了!
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2016-7-25 14:23:46 | 显示全部楼层
本帖最后由 孤鸿踏雪 于 2016-7-25 14:29 编辑
龟山淬火 发表于 2016-7-24 17:14
给孤老弟个进水管用

         这个,除了漂亮,就其实际使用性、有效性比主题那个优越在什么地方?
          以老孤看来,多了一个带大圆弧的弯头式直角拐弯,增加了一次水流阻力,导致冷却水流速衰减一次,效果不会比主题的那个好。建议龟版再看看这个http://www.rclhome.net/forum.php ... 86164&fromuid=8帖子的32#楼、41#楼和42#楼内容。
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2016-7-25 16:06:55 | 显示全部楼层

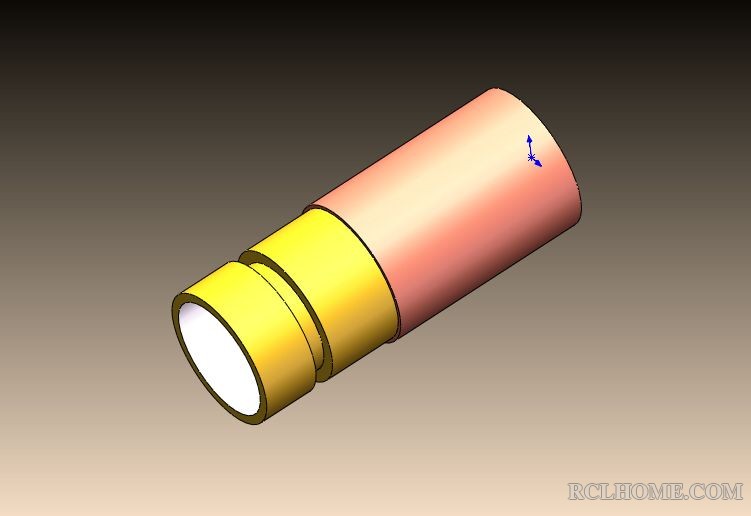

孤老弟虽然不识货,我还是送他个简化版的水管 零件1.JPG
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2016-7-25 17:07:42 | 显示全部楼层
龟山淬火 发表于 2016-7-25 16:06
孤老弟虽然不识货,我还是送他个简化版的水管。

          我虽然不识货,但其看到的就是,你在26楼展示的这个,因为认为增加了一个拐弯(虽然以弯头流线式过度),还是多了一个90度的拐弯才进入感应器有效圈,与本主题所展示的羊角状的进水口直接进入感应器有效圈,不知道那个冷却效果和效率更优?
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2016-7-25 18:12:22 | 显示全部楼层
看来还是请林工给你解释一下了。
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 1622 天

[LV.Master]伴坛终老

57

主题

2791

回帖

1万

积分

热处理总工

积分
16616
发表于 2016-7-26 16:18:27 | 显示全部楼层
26楼的图应该不是针对孤版的感应器设计的。只是借用其他的照片
看结构应该是螺纹紧固。里面为斜角加个密封圈。效率只是比快换慢一点,优点是简单可靠,换密封圈快速(快换接头实在难换)
总比铁丝铜丝扎一下靠谱些,特别是天冷的时候胶皮管硬邦邦的,脱开了就是炸感应器了
至于直角弯角,孤版不用太纠结这个
毕竟这是结构简单的感应器,设计余量应该是很大才对
其二,很多时候炸感应器都归结于水压流量。我觉得还得考虑一下电流密度的问题
也就是说这个感应器的有效圈及硅钢片个人觉得都得改改

还有喷液的进水管角度还是改改吧,管子捋直比折了好
个人意见,谨慎采纳


评分

参与人数 1金钱 +20 收起 理由
孤鸿踏雪 + 20 感谢解说!

查看全部评分

人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2016-7-26 18:14:55 | 显示全部楼层
还是林工讲解的到位,赞一个。
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 1622 天

[LV.Master]伴坛终老

57

主题

2791

回帖

1万

积分

热处理总工

积分
16616
发表于 2016-7-29 10:50:59 | 显示全部楼层

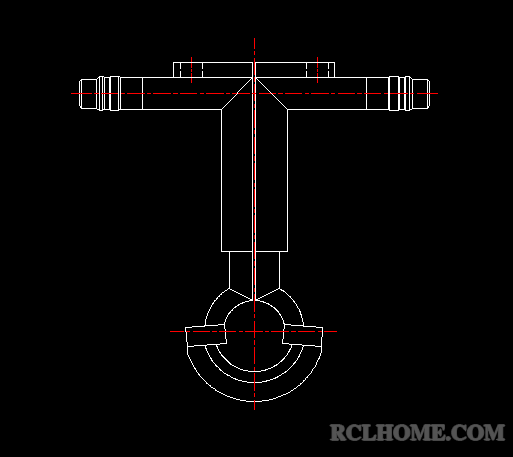

私以为这样会较孤版的结构好点
一进一出足矣

评分

参与人数 1金钱 +20 收起 理由
龟山淬火 + 20

查看全部评分

人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2016-7-29 16:51:28 | 显示全部楼层
腊月寒沫 发表于 2016-7-29 10:50
私以为这样会较孤版的结构好点
一进一出足矣

这个还要看所使用的铜管管径
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1622 天

[LV.Master]伴坛终老

57

主题

2791

回帖

1万

积分

热处理总工

积分
16616
发表于 2016-7-29 17:40:49 | 显示全部楼层
孤鸿踏雪 发表于 2016-7-29 16:51
这个还要看所使用的铜管管径

单匝有效圈,6*1的管子功率拉过130的
120基本都抗得了
孤版是多大的管子
人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2016-7-29 18:50:46 | 显示全部楼层
腊月寒沫 发表于 2016-7-29 17:40
单匝有效圈,6*1的管子功率拉过130的
120基本都抗得了
孤版是多大的管子 ...

          8×12的方管,现已改为10×15的管子
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1622 天

[LV.Master]伴坛终老

57

主题

2791

回帖

1万

积分

热处理总工

积分
16616
发表于 2016-7-30 08:32:54 | 显示全部楼层
孤鸿踏雪 发表于 2016-7-29 18:50
8×12的方管,现已改为10×15的管子

非有效圈区管子能大就大
人之心胸,多欲则窄,寡欲则宽。
回复
