紧急求救,感应线圈烧漏了

[复制链接]

该用户从未签到

20

主题

178

回帖

713

积分

热处理助工

积分
713
发表于 2016-6-24 13:18:56 | 显示全部楼层 |阅读模式

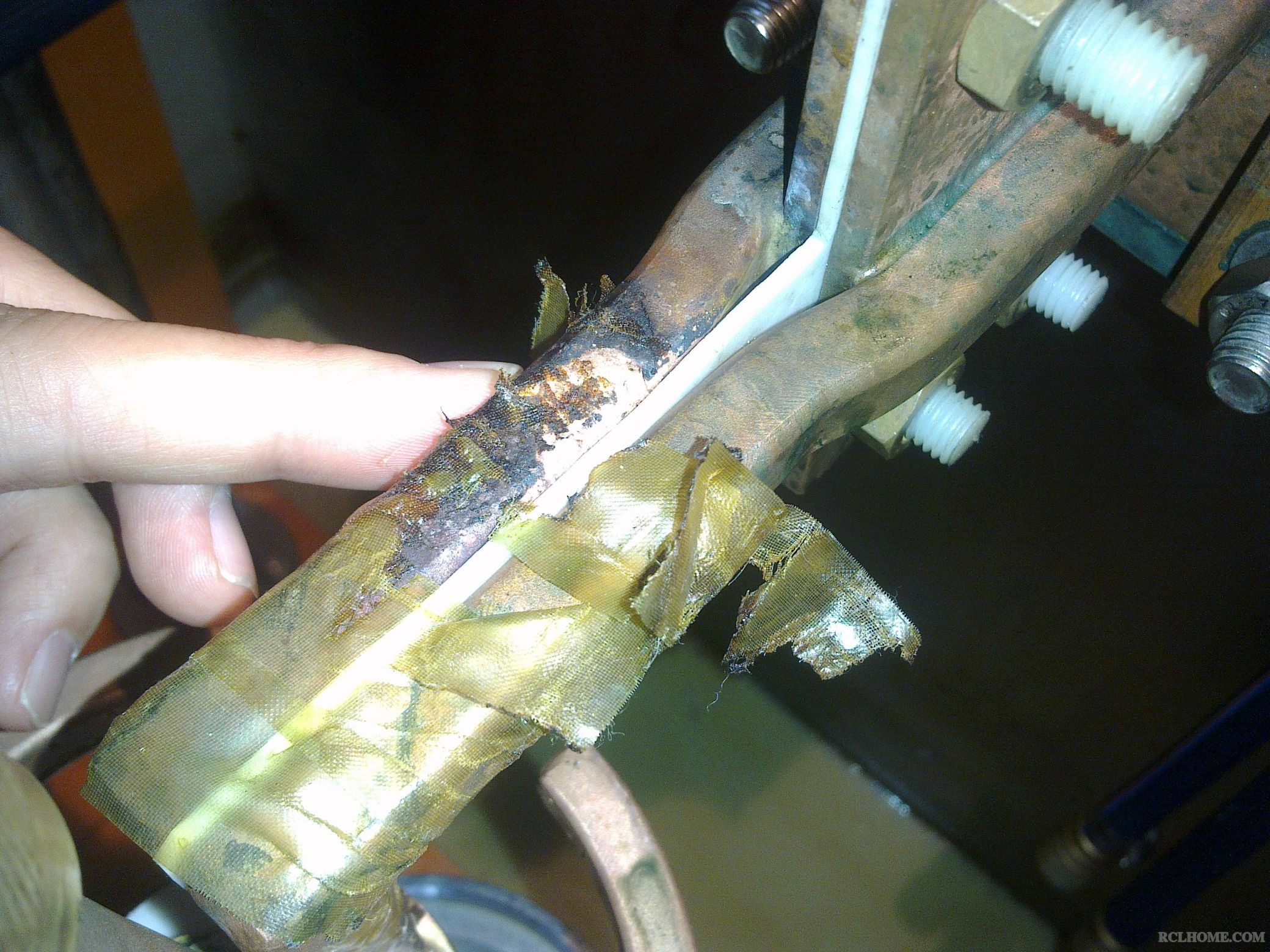

这是我们的感应线圈,烧漏的部位并不是直接加热的线圈,而是线圈上部走水的那个铜管,图片不是很清楚,左侧那个铜管,靠近里侧烧漏,后来补焊上以后,没加工几件又烧漏了,很奇怪,冷却水很正常,没问题,线圈没有接触工件,请问有别的原因吗?

评分

参与人数 1威望 +4 金钱 +50 贡献 +4 收起 理由
龟山淬火 + 4 + 50 + 4

查看全部评分

打赏楼主

取消

感谢您的支持,我会继续努力的!

扫码支持
扫码打赏,你说多少就多少

打开支付宝扫一扫,即可进行扫码打赏哦

回复

使用道具 举报

签到天数: 2588 天

[LV.Master]伴坛终老

647

主题

8919

回帖

4万

积分

版主

积分
40166
发表于 2016-6-24 13:42:57 | 显示全部楼层
看起来那个地方的温度特别高,是不是有电流集中的现象?
是非天天有,不听自然无。
回复

使用道具 举报

该用户从未签到

0

主题

4

回帖

35

积分

热处理新手

积分
35
发表于 2016-6-24 14:20:41 | 显示全部楼层
绝缘不好  击穿。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
发表于 2016-6-24 16:10:52 | 显示全部楼层
本帖最后由 孤鸿踏雪 于 2016-6-25 11:03 编辑

          水流受阻,此处循环冷却水流量突然变小,导致感应器局部位置温度太高而爆熔
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 77 天

[LV.6]常住居民II

8

主题

130

回帖

550

积分

热处理助工

积分
550
发表于 2016-6-24 16:43:10 | 显示全部楼层
上面几种原因都有可能,检查下,也有可能次处壁厚变薄了。
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2016-6-24 16:53:58 | 显示全部楼层
这个感应器结构不错,那个黄色绝缘没必要,也可能在电击碳化后形成导体。
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2016-6-24 17:05:19 | 显示全部楼层
本帖最后由 龟山淬火 于 2016-6-24 17:07 编辑

换两个那个方管就行了。
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 108 天

[LV.6]常住居民II

9

主题

414

回帖

2432

积分

热处理工程师

积分
2432
QQ
发表于 2016-6-26 10:32:36 | 显示全部楼层
做表面淬火的都会见识感应器烧坏,上个星期我的客户做转向节,感应器烧坏,修好后做了20件又烧坏,又拿我这里修好了,切样合格后,做了2件又烧坏了。又修好拿去。
没辙了。客户设备部长请我去排查问题。   给我搬个椅子和一壶茶坐到设备跟前,配三个机修工。经过半天逐一排查。问题找到了。水箱内锈渣进入感应器,造成水流不畅。流速时大时小。
  处理措施:换水,加过滤网。
到现在,活儿干完了,没出现异常。小经验与你共识。
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1622 天

[LV.Master]伴坛终老

57

主题

2791

回帖

1万

积分

热处理总工

积分
16616
发表于 2016-6-26 10:55:17 | 显示全部楼层
长江 发表于 2016-6-26 10:32
做表面淬火的都会见识感应器烧坏,上个星期我的客户做转向节,感应器烧坏,修好后做了20件又烧坏,又拿我这 ...

长江老师最近生意好不
人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 108 天

[LV.6]常住居民II

9

主题

414

回帖

2432

积分

热处理工程师

积分
2432
QQ
发表于 2016-6-26 11:23:45 | 显示全部楼层
抱歉,很忙,没时间唠嗑了。有事打电话找我
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1092 天

[LV.10]以坛为家III

750

主题

7209

回帖

3万

积分

超级版主

漂流族

积分
30079
发表于 2016-6-26 17:24:57 | 显示全部楼层
冷却问题,中间加个导流板!
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2016-6-26 20:25:07 来自手机 | 显示全部楼层
我看不是冷却问题,那个地方是直管,截面比有效圈大,
回复

使用道具 举报

签到天数: 1622 天

[LV.Master]伴坛终老

57

主题

2791

回帖

1万

积分

热处理总工

积分
16616
发表于 2016-6-26 20:49:57 | 显示全部楼层
烧坏的那根还是进水管哟
如果堵了,后面的冷却岂不是更恶劣?
采用中频加热,铜管的壁厚应该还是有保障的,该处也是现成的拉制管。不存在焊接不良情况
跟楼主交流过,感应器制作还是很正的。
楼上各位老师的分析个人感觉都无法完美解释原因
而我个人的意见还是跳弧,毕竟那层黄兮兮的被水润湿后还是有可能被击穿的
只是不知道维修后那层东西是不是又重新上了一遍
只是猜测,如长江老师言。现场有神明,要知道真正原因必须在现场
by the way
破损口取样分析下,有枝晶的话电弧的可能行非常大。如感应器表面出现比较鲜艳的紫红色及类似氧化色就是冷却水的问题
顺便可以看下厂家是不是吧料用足了,至少的2mm的管子吧
人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

该用户从未签到

20

主题

178

回帖

713

积分

热处理助工

积分
713
 楼主| 发表于 2016-6-27 08:35:39 | 显示全部楼层
孤鸿踏雪 发表于 2016-6-24 16:10
水流受阻,此处循环冷却水流量突然变小,导致感应器局部位置温度太高而爆熔 ...

嗯水流没问题的,这个可以确定啦
回复

使用道具 举报

该用户从未签到

20

主题

178

回帖

713

积分

热处理助工

积分
713
 楼主| 发表于 2016-6-27 08:37:39 | 显示全部楼层
腊月寒沫 发表于 2016-6-26 20:49
烧坏的那根还是进水管哟
如果堵了,后面的冷却岂不是更恶劣?
采用中频加热,铜管的壁厚应该还是有保障的, ...

线圈今天应该能到,厂家给了我一块氟板,我按照你说的,加高3mm左右
回复

使用道具 举报

该用户从未签到

20

主题

178

回帖

713

积分

热处理助工

积分
713
 楼主| 发表于 2016-6-27 08:40:30 | 显示全部楼层
长江 发表于 2016-6-26 10:32
做表面淬火的都会见识感应器烧坏,上个星期我的客户做转向节,感应器烧坏,修好后做了20件又烧坏,又拿我这 ...

嗯水箱的锈渣是一个问题原因,我去分析下是不是这个原因
回复

使用道具 举报

该用户从未签到

20

主题

178

回帖

713

积分

热处理助工

积分
713
 楼主| 发表于 2016-6-27 10:01:03 | 显示全部楼层
hongqk 发表于 2016-6-24 13:42
看起来那个地方的温度特别高,是不是有电流集中的现象?

我想问一下,假如是电流集中,为什么在该部位有电流集中的现象呢?
回复

使用道具 举报

签到天数: 2588 天

[LV.Master]伴坛终老

647

主题

8919

回帖

4万

积分

版主

积分
40166
发表于 2016-6-27 10:22:04 | 显示全部楼层
天字一号 发表于 2016-6-27 10:01
我想问一下,假如是电流集中,为什么在该部位有电流集中的现象呢?

高频的电流本来有一个集肤效应,也就是电流只走表层,如果表面有坑,这个地方的阻抗就会大,发热就会增加。
是非天天有,不听自然无。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
发表于 2016-6-27 10:38:22 | 显示全部楼层
天字一号 发表于 2016-6-27 08:35
嗯水流没问题的,这个可以确定啦

        别那么肯定,看看这个http://www.rclhome.net/forum.php ... 16723&fromuid=8帖子!

        我说的水流问题是,爆熔位置可能水流受阻,并不一定是没有水流动,而是因为水流量太小,导致局部过热而爆熔的。
该会员没有填写今日想说内容.
回复

使用道具 举报

该用户从未签到

20

主题

178

回帖

713

积分

热处理助工

积分
713
 楼主| 发表于 2016-7-7 14:31:23 | 显示全部楼层
孤鸿踏雪 发表于 2016-6-27 10:38
别那么肯定,看看这个http://www.rclhome.net/forum.php?mod=viewthread&tid=16723&fromuid=8帖 ...

问题已经解决啦,感应器修复后,我加高了氟板,其余别的没有动,现在做的层深比较满意!目前正在使用中
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
发表于 2016-7-7 15:00:47 | 显示全部楼层
天字一号 发表于 2016-7-7 14:31
问题已经解决啦,感应器修复后,我加高了氟板,其余别的没有动,现在做的层深比较满意!目前正在使用中 ...

氟板?是聚四氟乙烯塑料板吧?
