失效分析 齿轮

[复制链接]

签到天数: 345 天

[LV.8]以坛为家I

163

主题

1148

回帖

6223

积分

热处理高工

积分
6223
QQ
发表于 2013-2-24 14:24:30 | 显示全部楼层 |阅读模式
材质 45#  热处理状态 调质 中频淬火回火
缺陷 装配后700小时 出现断齿现象
  备注 1 化学成分合格
            2 非金属夹杂物级别 合格
各位分析下失效原因

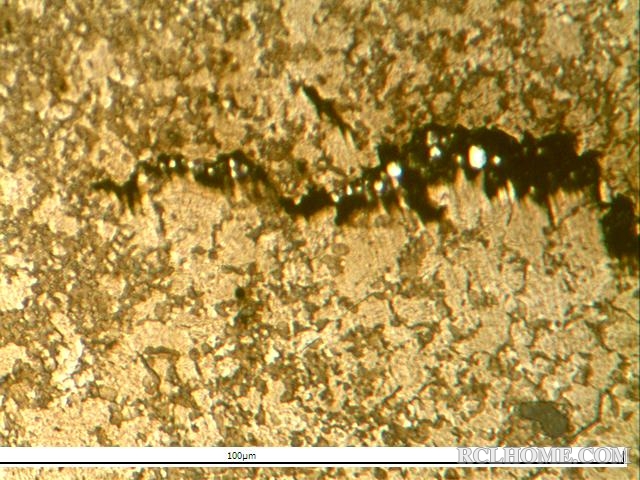

断裂开口200X

断裂开口200X

裂纹末端200X

裂纹末端200X

评分

参与人数 1金钱 +10 收起 理由
潇潇暮雨 + 10 感谢上传,发起讨论!

查看全部评分

打赏楼主

取消

感谢您的支持,我会继续努力的!

扫码支持
扫码打赏,你说多少就多少

打开支付宝扫一扫,即可进行扫码打赏哦

永不言败,是成功者的最佳品格。
回复

使用道具 举报

签到天数: 1092 天

[LV.10]以坛为家III

750

主题

7209

回帖

3万

积分

超级版主

漂流族

积分
30079
发表于 2013-2-24 14:30:13 | 显示全部楼层
疲劳断裂!

点评

怎么判断为疲劳断裂???  发表于 2013-2-27 17:14
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 50 天

[LV.5]常住居民I

9

主题

284

回帖

706

积分

热处理助工

积分
706
发表于 2013-12-16 02:06:25 | 显示全部楼层
最好配上 实物图
回复

使用道具 举报

该用户从未签到

1

主题

11

回帖

32

积分

热处理新手

积分
32
发表于 2014-5-5 20:17:31 | 显示全部楼层

怎么看出疲劳的?
回复

使用道具 举报

签到天数: 1092 天

[LV.10]以坛为家III

750

主题

7209

回帖

3万

积分

超级版主

漂流族

积分
30079
发表于 2014-5-6 07:16:29 | 显示全部楼层
维维 发表于 2014-5-5 20:17
怎么看出疲劳的?

这个当时是瞎猜的!
700的实验出现断裂,原材料、啮合不当,都有可能会产生断裂的!
不知楼主的最后判定结果是?
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 1927 天

[LV.Master]伴坛终老

547

主题

8088

回帖

3万

积分

版主

积分
32064
QQ
发表于 2014-5-6 08:17:45 | 显示全部楼层
照片拍的不好,能不能把断齿的齿根金相传上来。从第一张看,你这调质好像不对哦?我现在在想你齿根组织是不是给第一张图的组织一样,如果一样,那就很可能断了。
永不言败,是成功者的最佳品格。
回复

使用道具 举报

签到天数: 905 天

[LV.10]以坛为家III

21

主题

1621

回帖

7133

积分

热处理高工

积分
7133
发表于 2014-5-6 08:43:45 | 显示全部楼层
失效分析的路子应该是这样:
断口形貌分析,找出裂纹源,可能需要借助电镜扫描寻找裂纹源,并做进一步开裂原因分析。开裂原因分析手段(方法)很多,金相分析只是一种,是针对组织缺陷造成断裂的一种手段,但断裂的原因却并非只有组织或是说热处理原因一种,所以仅用金相手段并不一定能找到断裂原因。
象楼主这样只发几张金相照片就想找出断裂原因几无可能,找到也是瞎猫逮到死鼠而已。
平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 1735 天

[LV.Master]伴坛终老

339

主题

1万

回帖

3万

积分

热处理元老

积分
37540
发表于 2014-5-6 19:27:37 | 显示全部楼层
这零件有多大?齿轮是多少模数?
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 2477 天

[LV.Master]伴坛终老

26

主题

3417

回帖

1万

积分

热处理总工

积分
19659
发表于 2014-5-7 13:17:08 | 显示全部楼层
分析断裂还是从宏观开始的好吧    直接上金相有点接受不了啊
人之心胸,多欲则窄,寡欲则宽。
