直径26小半球高频淬火,高铁件感应制做

[复制链接]

签到天数: 108 天

[LV.6]常住居民II

9

主题

414

回帖

2432

积分

热处理工程师

积分
2432
QQ
发表于 2015-12-3 09:51:59 | 显示全部楼层 |阅读模式
小半球淬火,求解。

点评

如何理解高铁件?  发表于 2015-12-3 11:13

评分

参与人数 1金钱 +40 收起 理由
龟山淬火 + 40

查看全部评分

打赏楼主

取消

感谢您的支持,我会继续努力的!

扫码支持
扫码打赏,你说多少就多少

打开支付宝扫一扫,即可进行扫码打赏哦

该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2015-12-3 11:06:07 来自手机 | 显示全部楼层
再给一个侧向图吧,看不明白。
回复

使用道具 举报

签到天数: 1622 天

[LV.Master]伴坛终老

57

主题

2791

回帖

1万

积分

热处理总工

积分
16616
发表于 2015-12-3 11:09:07 | 显示全部楼层
球窝多深?
要我说拿火焰干不就好了
人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 108 天

[LV.6]常住居民II

9

主题

414

回帖

2432

积分

热处理工程师

积分
2432
QQ
 楼主| 发表于 2015-12-3 11:40:37 | 显示全部楼层
腊月寒沫 发表于 2015-12-3 11:09
球窝多深?
要我说拿火焰干不就好了

就是平面上凸出来个小球球,高约10mm,
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1622 天

[LV.Master]伴坛终老

57

主题

2791

回帖

1万

积分

热处理总工

积分
16616
发表于 2015-12-3 12:33:14 | 显示全部楼层
长江 发表于 2015-12-3 11:40
就是平面上凸出来个小球球,高约10mm,

我看成凹进去的球窝了
凸出来不是更好办了
人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2015-12-3 13:15:45 来自手机 | 显示全部楼层
这个件的感应器应是长江的拿手活。
回复

使用道具 举报

签到天数: 1092 天

[LV.10]以坛为家III

750

主题

7209

回帖

3万

积分

超级版主

漂流族

积分
30079
发表于 2015-12-3 13:49:29 | 显示全部楼层
有材质要求及技术要求吗?
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 605 天

[LV.9]以坛为家II

44

主题

1967

回帖

6684

积分

热处理高工

积分
6684
QQ
发表于 2015-12-3 16:47:02 | 显示全部楼层
能把感应器晒一下吗
人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 108 天

[LV.6]常住居民II

9

主题

414

回帖

2432

积分

热处理工程师

积分
2432
QQ
 楼主| 发表于 2015-12-4 09:05:48 | 显示全部楼层

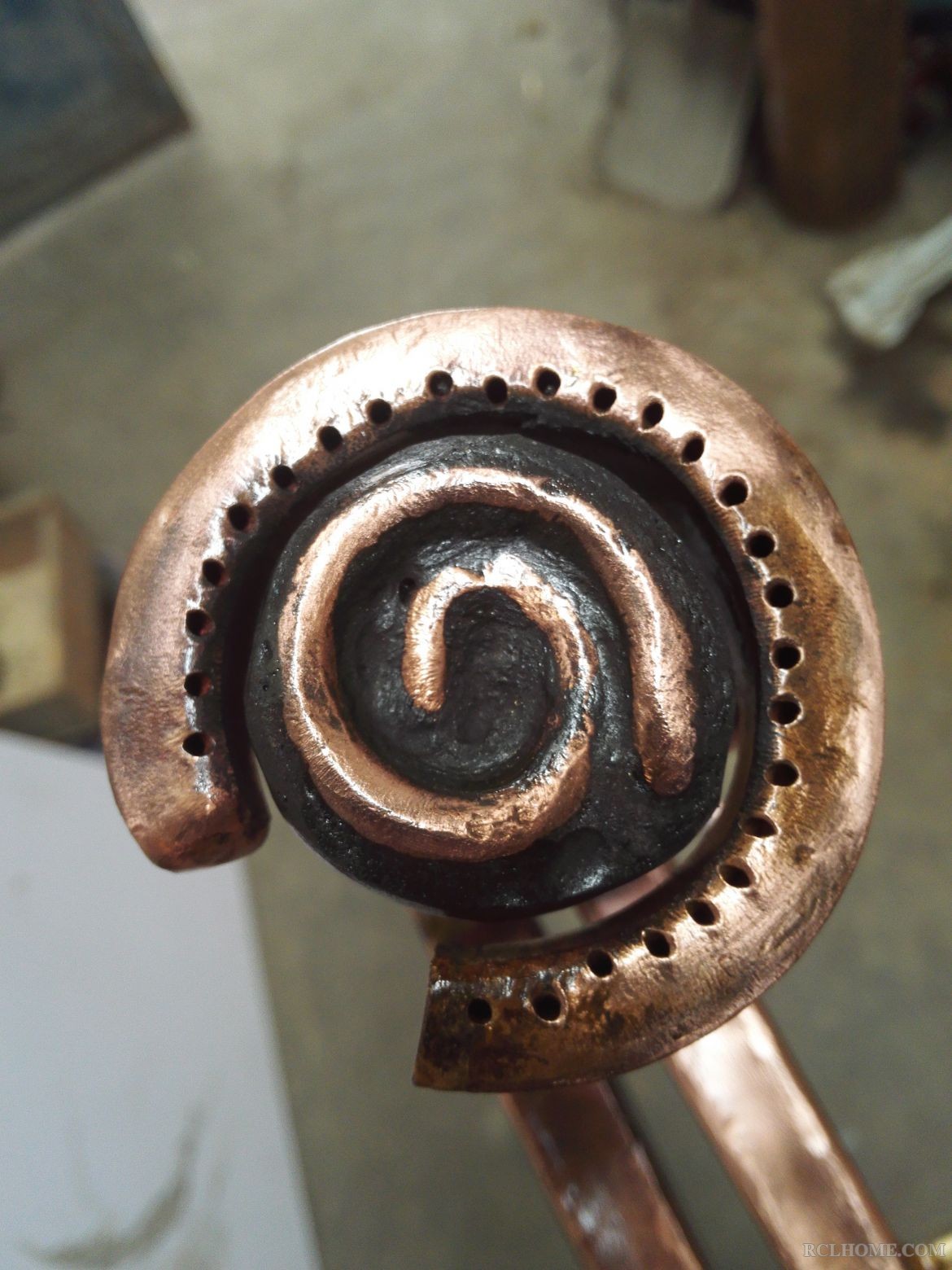

目前做的就是很常用的蚊香型,我认为并不是很理想,希望龟版、腊月及专家出高招。 IMG_20151203_150707.jpg

评分

参与人数 1金钱 +20 收起 理由
龟山淬火 + 20

查看全部评分

该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 108 天

[LV.6]常住居民II

9

主题

414

回帖

2432

积分

热处理工程师

积分
2432
QQ
 楼主| 发表于 2015-12-4 09:14:30 | 显示全部楼层
龟山淬火 发表于 2015-12-3 13:15
这个件的感应器应是长江的拿手活。

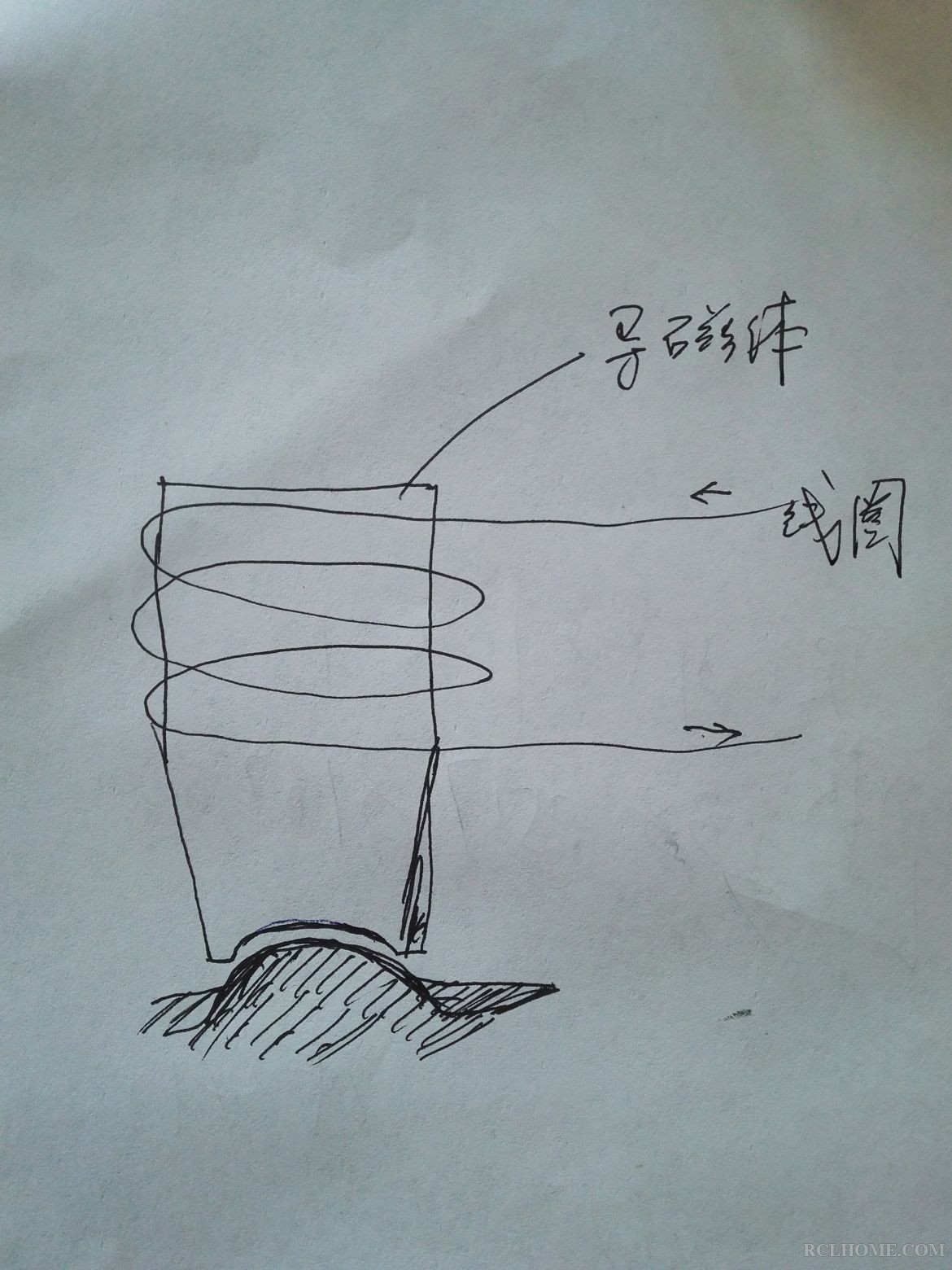

不知龟版和腊月老师 IMG_20151204_091051.jpg 设计过这种感应器没有。效果如何?
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 108 天

[LV.6]常住居民II

9

主题

414

回帖

2432

积分

热处理工程师

积分
2432
QQ
 楼主| 发表于 2015-12-4 09:19:34 | 显示全部楼层
随风飘飘 发表于 2015-12-3 13:49
有材质要求及技术要求吗?

材质:42crmo,淬硬层要求1--3mm,均匀性不达标
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1622 天

[LV.Master]伴坛终老

57

主题

2791

回帖

1万

积分

热处理总工

积分
16616
发表于 2015-12-8 20:09:39 | 显示全部楼层
长江 发表于 2015-12-4 09:14
不知龟版和腊月老师设计过这种感应器没有。效果如何?

长江老师说的是集流器的设计?

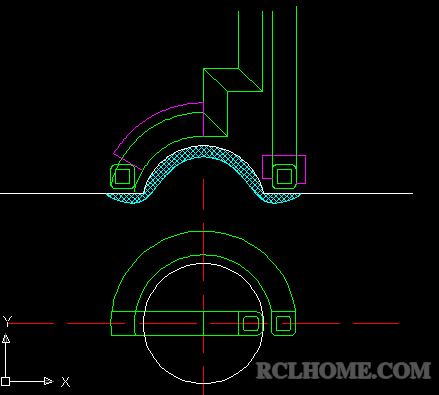

如果是我做的话,会尝试下这个样子的。5个壁厚1 的方管。或许靠平面的地方需要改成斜角。硅钢片的多少则根据需要调整
需要产品旋转。
如果不能旋转的话,该想法破灭
如果硬层要求不是我设想的样子,该想法破灭
假设没法旋转。那么蚊香式的能否设计成2层?
哈哈,瞎想下


点评

腊月兄弟,你做事非常认真,这是成功的关键。谢谢您  发表于 2015-12-9 09:01
这个方案原来做过,不知道为什么客户认为并不理想。主要是太小,中间顶部会深。蚊香式的设计成2层,我倒认为可以的,其实我更倾向与集流式感...  发表于 2015-12-9 08:52

评分

参与人数 1金钱 +20 收起 理由
龟山淬火 + 20

查看全部评分

人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2015-12-8 20:53:12 | 显示全部楼层
长江 发表于 2015-12-4 09:14
不知龟版和腊月老师设计过这种感应器没有。效果如何?

这可不是好方案啊      你看呢?

点评

不,我查了一下资料,是说效率很高了。我想下一步就试试,反正这个做法极简单,不费功夫  发表于 2015-12-9 09:04
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 108 天

[LV.6]常住居民II

9

主题

414

回帖

2432

积分

热处理工程师

积分
2432
QQ
 楼主| 发表于 2015-12-9 08:54:42 | 显示全部楼层
龟山淬火 发表于 2015-12-8 20:53
这可不是好方案啊      你看呢?

这是集流式感应器的设计理念,我并没有做过这个样子。不知道效果如何。
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1622 天

[LV.Master]伴坛终老

57

主题

2791

回帖

1万

积分

热处理总工

积分
16616
发表于 2015-12-9 09:13:07 | 显示全部楼层
回长江老师
顶部深的问题可以调整距离及硅钢片多少来解决。实际效果如何我不清楚。因为没实际做过
结合之前做的长时间加热但硬层并不厚的其他产品情况来看。有可能行的
但还得考虑钢种不同,导热性与淬透性不同。形状可能还是有较大偏差
关于集流器的设计,我没做过。觉得一个是冷却问题还一个设计问题都是偏麻烦的
您图上的集流器,其实跟蚊香式加热的没差,主要就是为了加负载阻抗好提功率(不知道这么说对不对)

点评

主要就是为了加负载阻抗好提功率,功率提高了2秒就红了  发表于 2015-12-9 09:51

评分

参与人数 1金钱 +10 收起 理由
孤鸿踏雪 + 10 老孤很赞同!

查看全部评分

人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 108 天

[LV.6]常住居民II

9

主题

414

回帖

2432

积分

热处理工程师

积分
2432
QQ
 楼主| 发表于 2015-12-9 09:22:05 | 显示全部楼层
腊月寒沫 发表于 2015-12-9 09:13
回长江老师
顶部深的问题可以调整距离及硅钢片多少来解决。实际效果如何我不清楚。因为没实际做过
结合之前 ...

这个高铁件,很是烦人,一开始客户说做到淬火区直径50,已经做合格了。过了几个月又改了。说只做小球直径26,所以我就按照原来的方案给改了一下。说心里话,我认为这样并不是最佳方案。
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1622 天

[LV.Master]伴坛终老

57

主题

2791

回帖

1万

积分

热处理总工

积分
16616
发表于 2015-12-9 10:36:41 | 显示全部楼层
长江 发表于 2015-12-9 09:22
这个高铁件,很是烦人,一开始客户说做到淬火区直径50,已经做合格了。过了几个月又改了。说只做小球直径 ...

只做26不合理。与平面交接的地方相当于是个槽。
不能沟通下么
要是咬定了26也够头疼的
人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2015-12-9 14:25:17 来自手机 | 显示全部楼层
有时看似简单的活,实际做起来确不简单。

点评

却有同感!  发表于 2015-12-11 15:03
回复

使用道具 举报

签到天数: 108 天

[LV.6]常住居民II

9

主题

414

回帖

2432

积分

热处理工程师

积分
2432
QQ
 楼主| 发表于 2015-12-11 10:14:53 | 显示全部楼层
龟山淬火 发表于 2015-12-9 14:25
有时看似简单的活,实际做起来确不简单。

干活儿几十年,总结出一句话:不怕大活儿,怕小活儿。不怕大人,怕小人呀。
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 108 天

[LV.6]常住居民II

9

主题

414

回帖

2432

积分

热处理工程师

积分
2432
QQ
 楼主| 发表于 2015-12-11 14:52:24 | 显示全部楼层

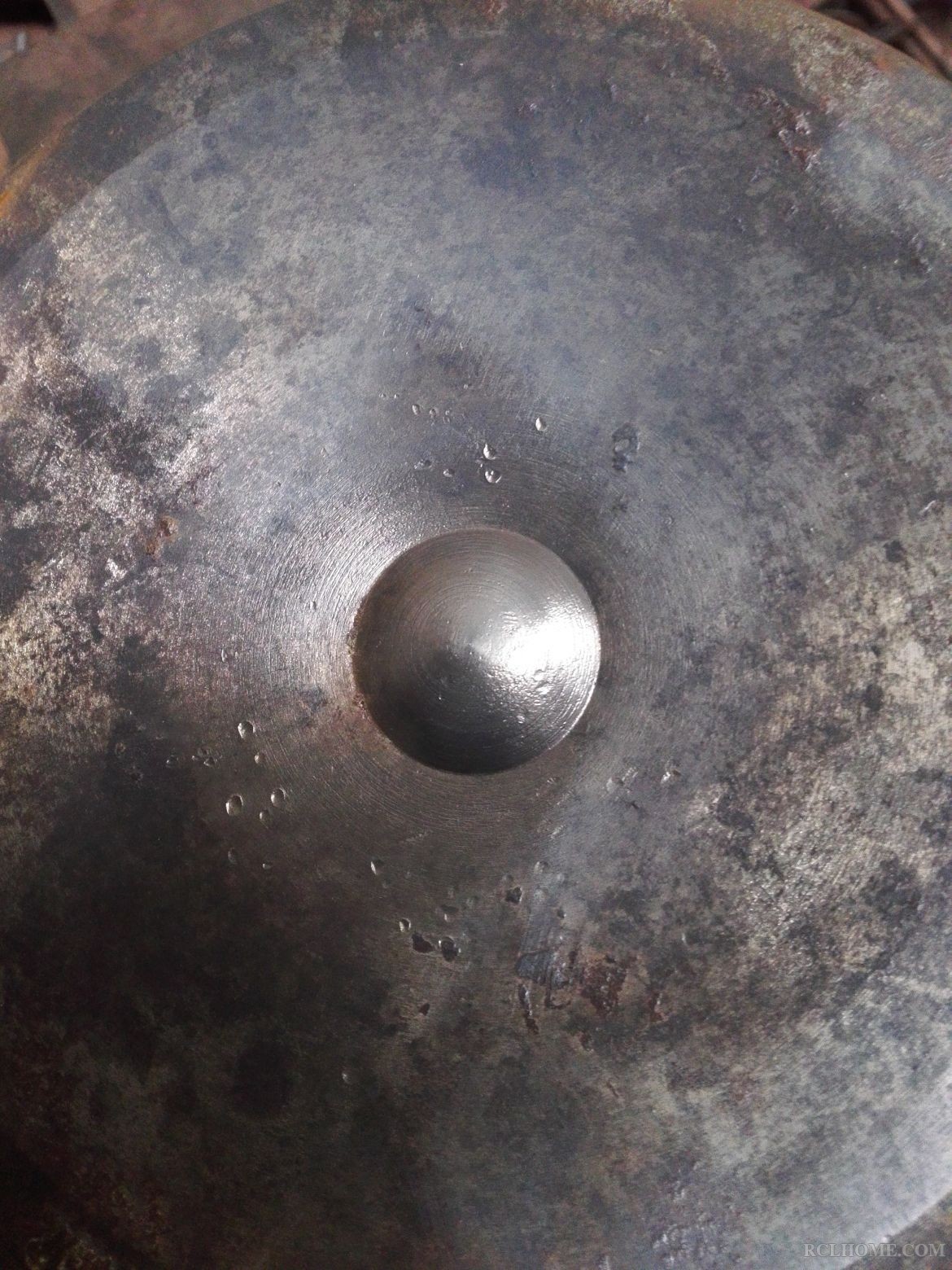

感谢各位关心和支持,试样已做好了 imgapp.jpg
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1622 天

[LV.Master]伴坛终老

57

主题

2791

回帖

1万

积分

热处理总工

积分
16616
发表于 2015-12-14 20:01:33 | 显示全部楼层
长江 发表于 2015-12-11 14:52
感谢各位关心和支持,试样已做好了

是集流器的设计么
人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 108 天

[LV.6]常住居民II

9

主题

414

回帖

2432

积分

热处理工程师

积分
2432
QQ
 楼主| 发表于 2015-12-15 09:18:12 | 显示全部楼层

不是的,就是上面蚊香盘做的,他们就只要球面淬火区,淬硬层还算均匀。
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1622 天

[LV.Master]伴坛终老

57

主题

2791

回帖

1万

积分

热处理总工

积分
16616
发表于 2015-12-15 10:05:54 | 显示全部楼层
长江 发表于 2015-12-15 09:18
不是的,就是上面蚊香盘做的,他们就只要球面淬火区,淬硬层还算均匀。 ...

应该叫好活!
人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 108 天

[LV.6]常住居民II

9

主题

414

回帖

2432

积分

热处理工程师

积分
2432
QQ
 楼主| 发表于 2015-12-15 20:59:19 | 显示全部楼层
谢谢关心!那个集流式我还没整,我想做好了结果一定不会差,反正没有科研经费,能节约点儿就不浪费。
