开裂分析

在希望的田野上 · 发表于 2014-12-8 23:04:23

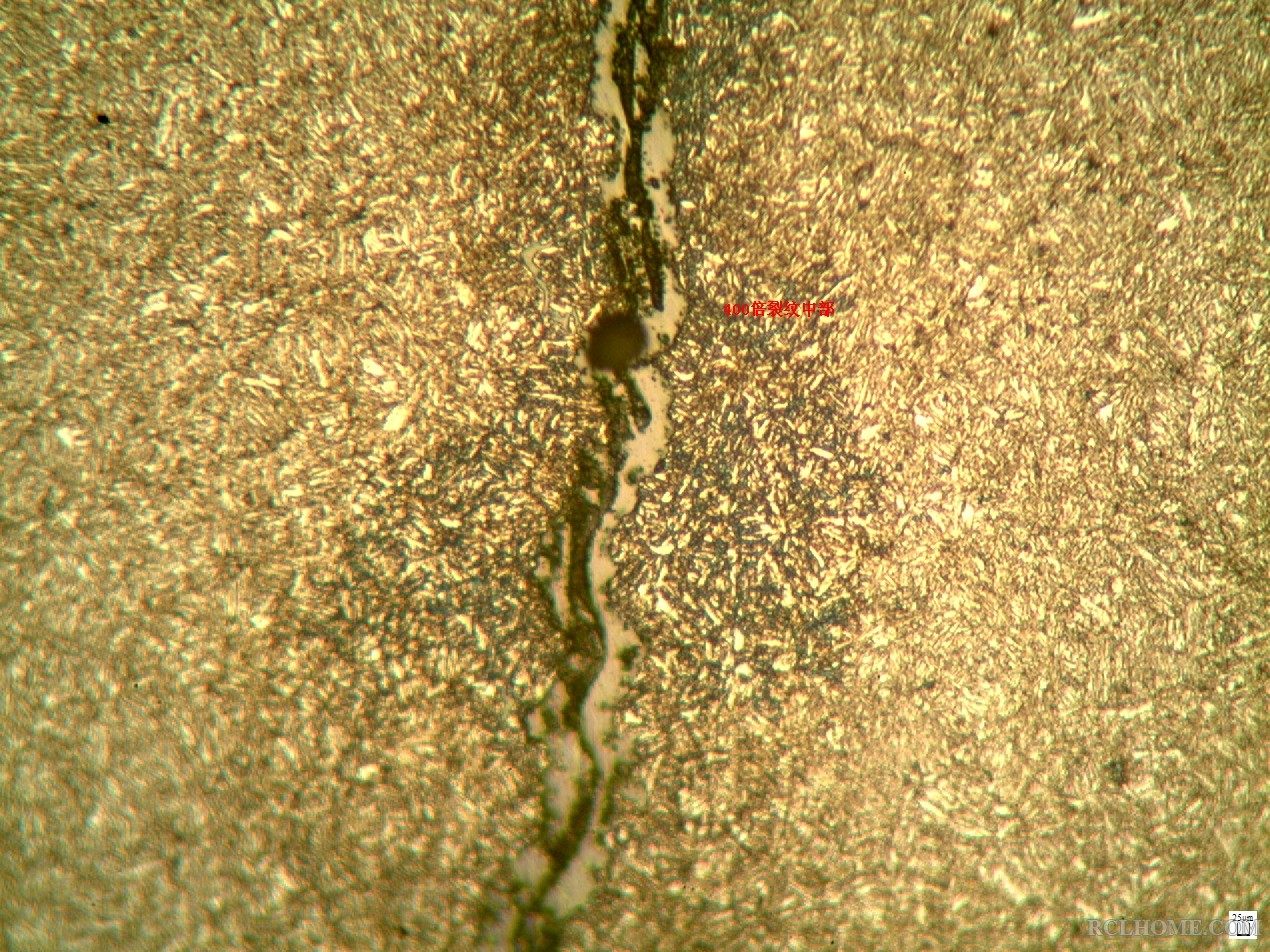

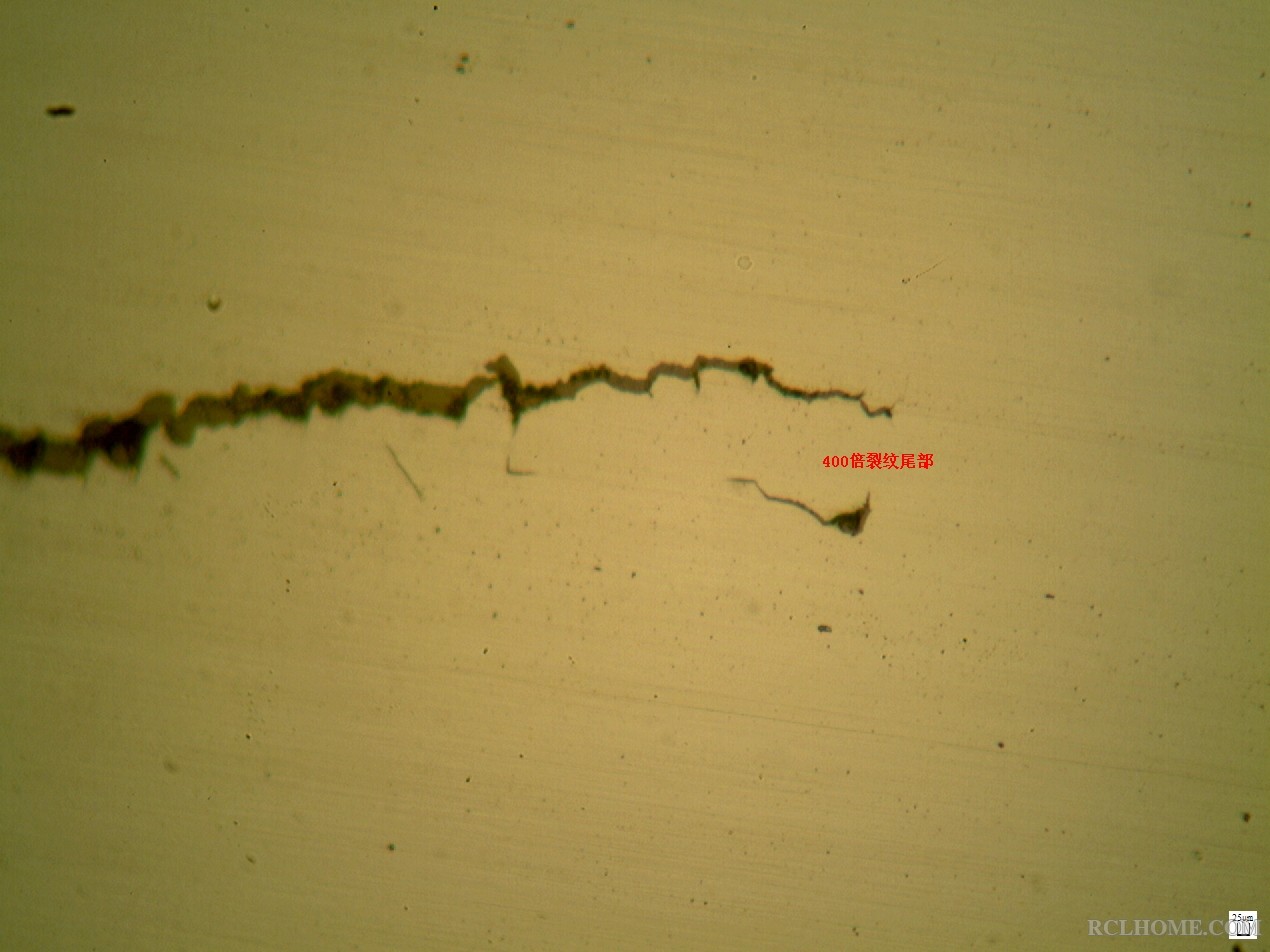

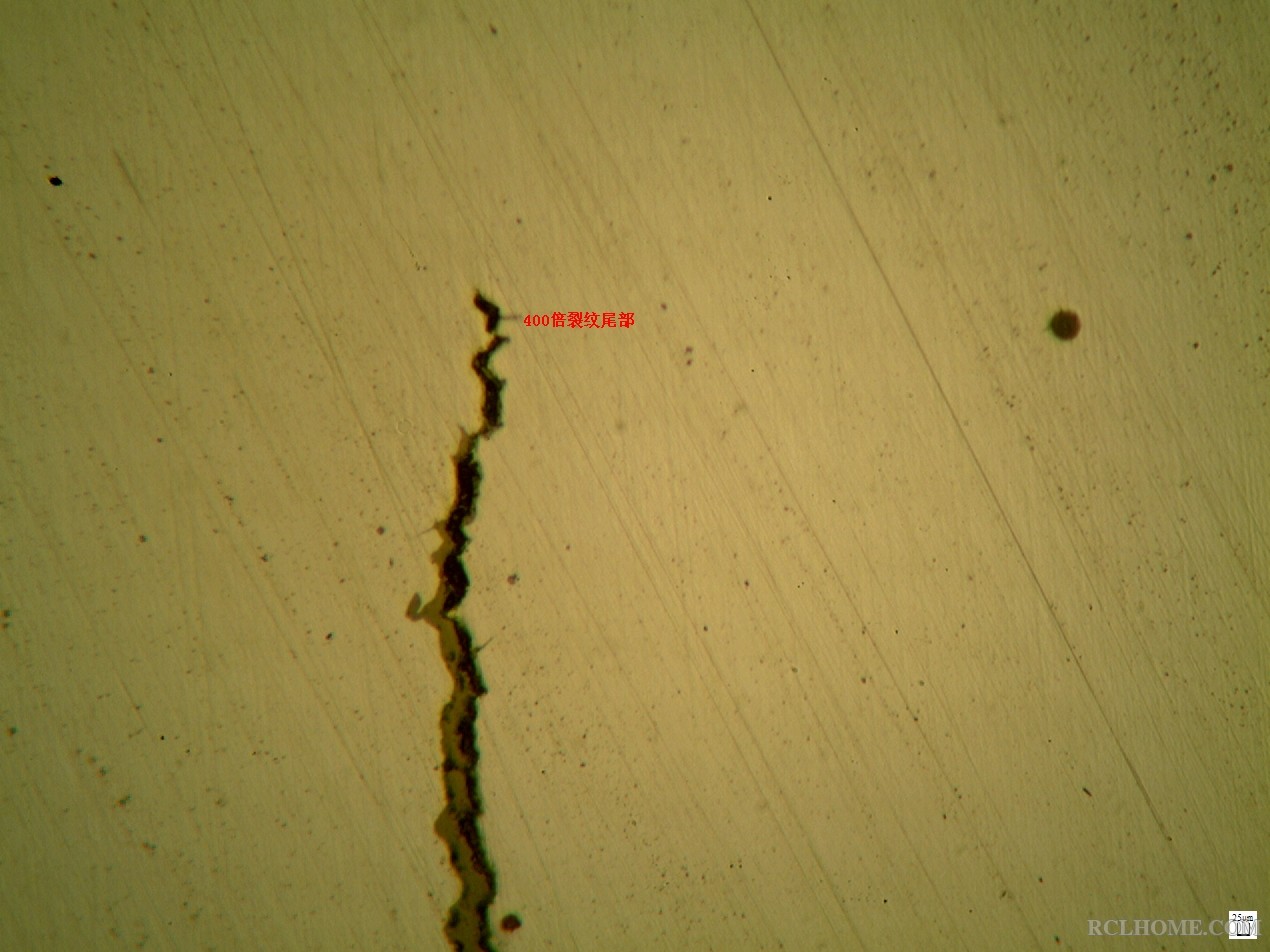

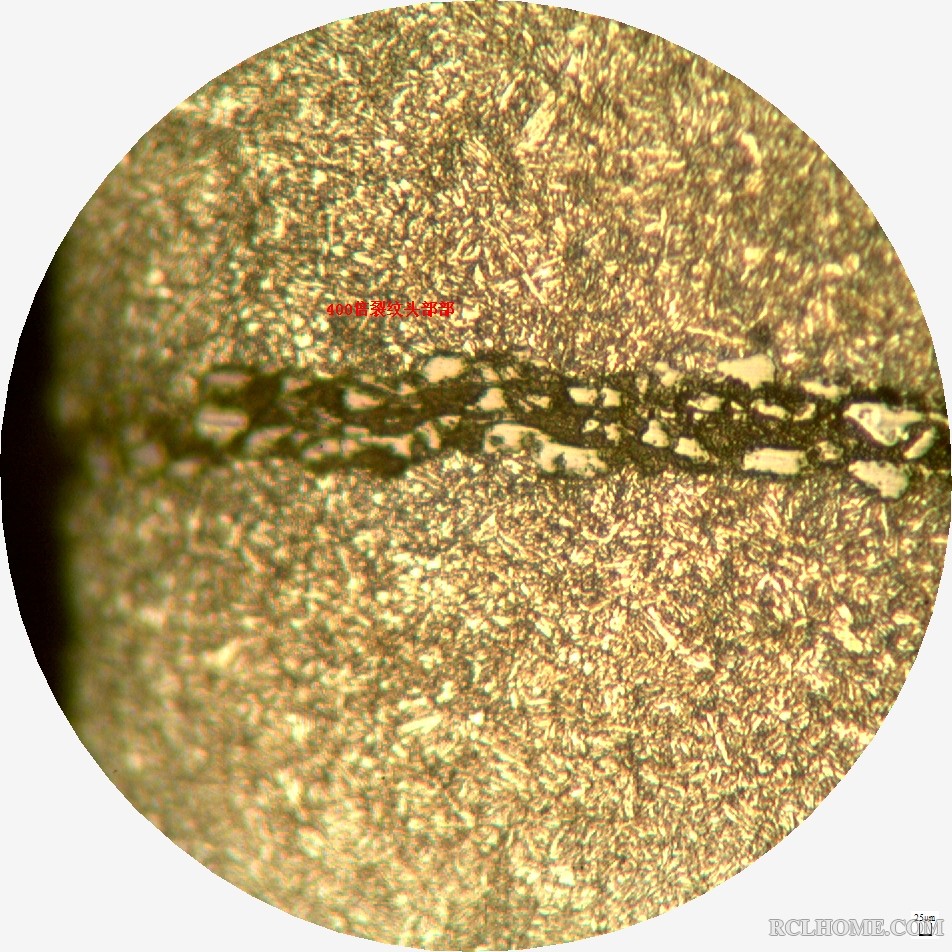

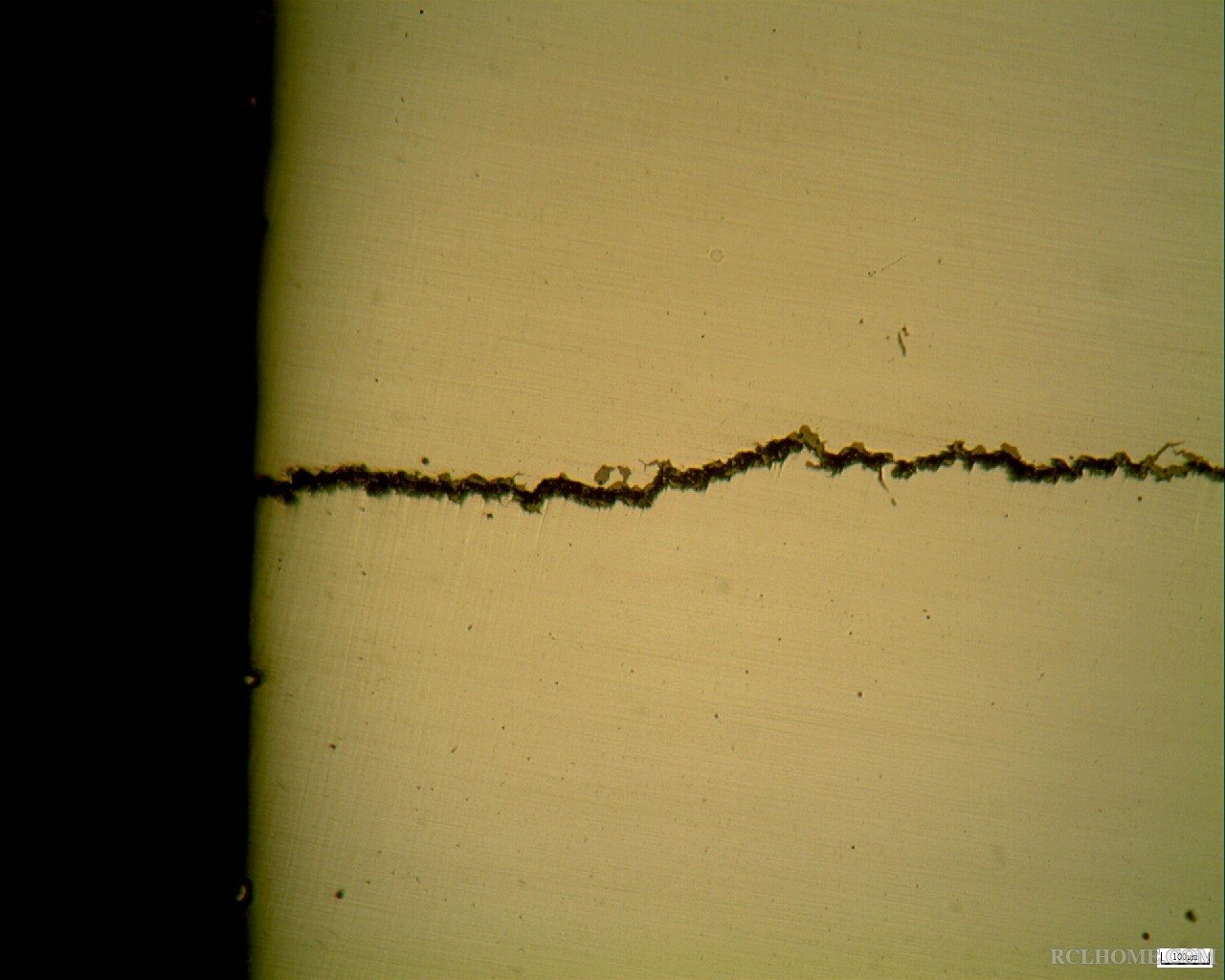

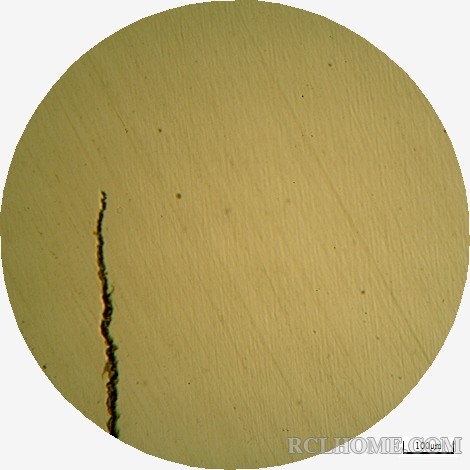

材料42CrMo，锻件粗加工，客户调质后探伤发现微裂纹，请分析可能开裂的原因，以下图片为裂纹横切面裂纹深度1.4mm，

microsoft · 发表于 2014-12-9 08:31:27

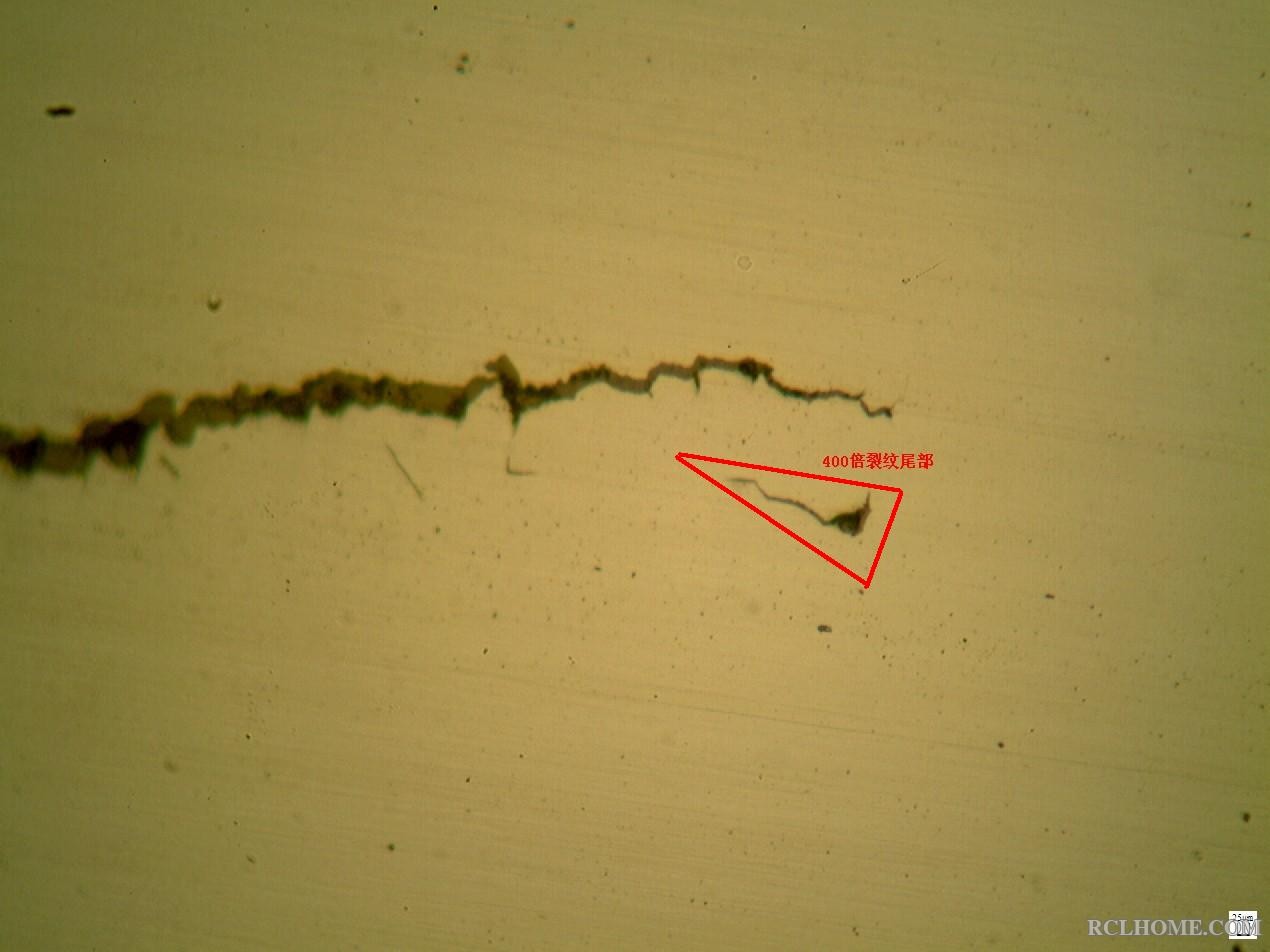

红线处也是裂纹吗？

在希望的田野上 · 发表于 2014-12-10 22:19:03

microsoft 发表于 2014-12-9 08:31
红线处也是裂纹吗？

是的这是在400倍下看到的，100倍下分辨不出来，经多次抛光后消失。

在希望的田野上 · 发表于 2014-12-10 22:22:18

本帖最后由在希望的田野上于 2014-12-10 22:41 编辑

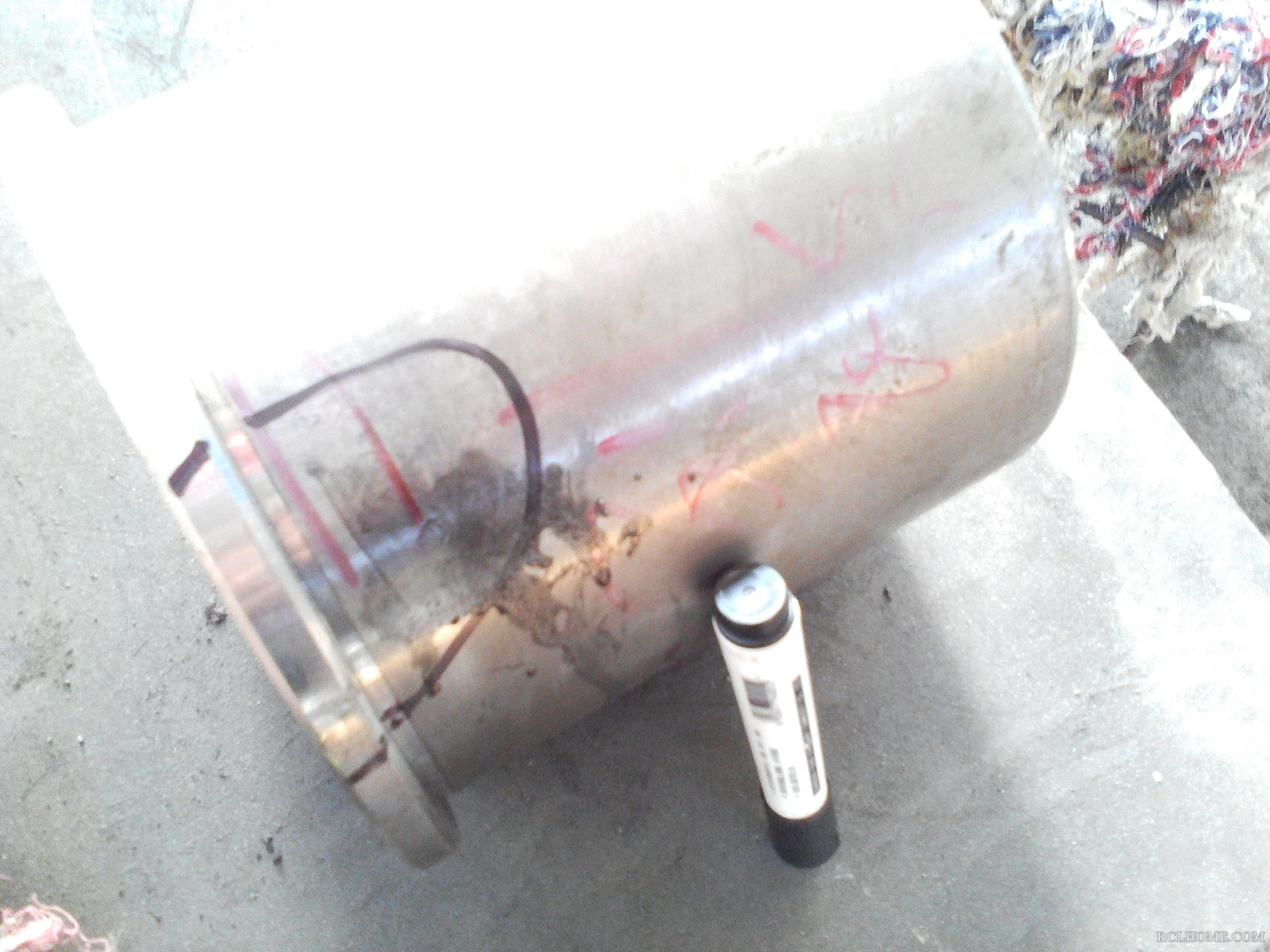

开裂工件，目视看不到裂纹，磁粉探伤可见，图一为工件开裂部位，红线处

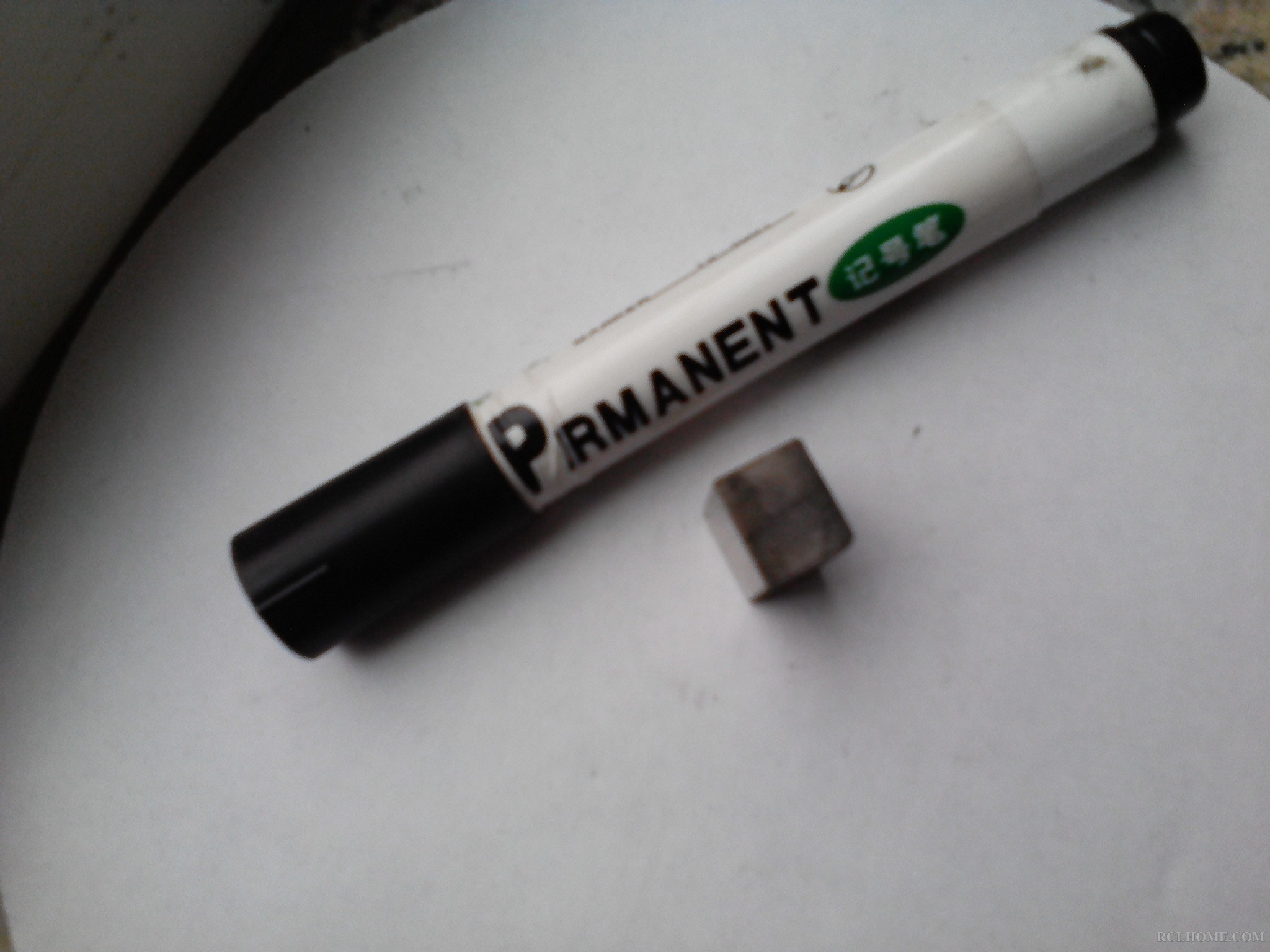

下图为取样试块

aaron01 · 发表于 2014-12-10 22:27:56

淬火之前，这个裂纹就有了。

在希望的田野上 · 发表于 2014-12-10 22:52:19

本帖最后由在希望的田野上于 2014-12-10 22:53 编辑

aaron01 发表于 2014-12-10 22:27
淬火之前，这个裂纹就有了。

这会是原材料皮下裂纹导致的吗，因金相观测裂纹两侧并无脱碳层。

所以因为 · 发表于 2014-12-11 08:31:30

裂纹尾巴不尖，本身问题。

落水残阳 · 发表于 2014-12-11 14:34:18

夹杂物么

cnszgong · 发表于 2014-12-11 18:31:47

锻件应该先粗车然后探伤再接调质。

sheyingyong · 发表于 2016-9-13 13:57:30

应该与材料本身有关系的

yanhuo · 发表于 2016-9-13 14:19:16

aaron01 发表于 2014-12-10 22:27
淬火之前，这个裂纹就有了。

这种情况，怎么来分析能证明是热处理前的裂纹？我也遇到了和这差不多的裂纹形态，而且我发现裂纹并不是最外层开口最大，和一般的纵向淬火裂纹的形态不太吻合，但苦于分析找不到其他的证据。请老师指教。

yanhuo · 发表于 2016-9-13 14:27:52

有个问题想请教各位，在裂纹里及周边可以看到有氧化物存在，请问这些裂纹里的氧化物夹杂是怎么产生的？

aaron01 · 发表于 2016-9-13 14:48:30

yanhuo 发表于 2016-9-13 14:19
这种情况，怎么来分析能证明是热处理前的裂纹？我也遇到了和这差不多的裂纹形态，而且我发现裂纹并不是最 ...

你后面在12楼问的问题就是答案了。
如果热处理前没有开裂，是淬火时候裂的，裂纹两侧应该是干干净净，没有氧化，没有脱碳，没有增碳现象。

yanhuo · 发表于 2016-9-13 16:42:56

aaron01 发表于 2016-9-13 14:48
你后面在12楼问的问题就是答案了。
如果热处理前没有开裂，是淬火时候裂的，裂纹两侧应该是干干净净，没有 ...

裂纹两侧是没有脱碳，是在裂纹里面有氧化物夹杂，你也看到了，裂纹旁边的小裂纹里也有氧化物夹杂，不知道是先产生的氧化物夹杂还是先产生的裂纹？

aaron01 · 发表于 2016-9-13 17:55:25

本帖最后由 aaron01 于 2016-9-13 17:56 编辑

yanhuo 发表于 2016-9-13 16:42
裂纹两侧是没有脱碳，是在裂纹里面有氧化物夹杂，你也看到了，裂纹旁边的小裂纹里也有氧化物夹杂，不知道 ...

假定是淬火时候开裂的，那么你想想看，有可能偏偏在裂纹里面出现这样的氧化物吗？形成的原因是什么？为什么其他地方不出现？
如果淬火前没有开裂，这个位置是不是在钢的内部呢？钢的内部怎么会和氧化性气氛接触的呢？

yanhuo · 发表于 2016-9-14 08:33:30

aaron01 发表于 2016-9-13 17:55
假定是淬火时候开裂的，那么你想想看，有可能偏偏在裂纹里面出现这样的氧化物吗？形成的原因是什么？为什 ...

就是这个很困惑，最近遇到的淬火后探伤发现的裂纹都有这个问题，不知道如何解释这个问题，如何避免这个问题

aaron01 · 发表于 2016-9-14 10:13:59

yanhuo 发表于 2016-9-14 08:33
就是这个很困惑，最近遇到的淬火后探伤发现的裂纹都有这个问题，不知道如何解释这个问题，如何避免这个问 ...

这有什么好纠结的，如果裂纹里有氧化物，只能说明是淬火前已经开裂的，否则这里怎么会氧化的？

yanhuo · 发表于 2016-9-14 11:13:07

aaron01 发表于 2016-9-14 10:13
这有什么好纠结的，如果裂纹里有氧化物，只能说明是淬火前已经开裂的，否则这里怎么会氧化的？ ...

目前的裂纹都是回火后才发现的，是否回火也会在裂纹里产生氧化物夹杂？怀疑过材料本身有缺陷，在加热过程中开裂。

aaron01 · 发表于 2016-9-14 11:51:18

yanhuo 发表于 2016-9-14 11:13
目前的裂纹都是回火后才发现的，是否回火也会在裂纹里产生氧化物夹杂？怀疑过材料本身有缺陷，在加热过程 ...

此类氧化物不可能是回火时产生的，低温回火不会有铁的氧化反应，温度不够，哪怕是高温回火，500-650C的温度回火，也不会出现这么厉害的氧化物。
建议你在热处理前做个探伤吧，热前零件往往在机加工的时候，切屑会把裂纹封闭，让人肉眼很难发现。

yanhuo · 发表于 2016-9-14 13:37:26

aaron01 发表于 2016-9-14 11:51
此类氧化物不可能是回火时产生的，低温回火不会有铁的氧化反应，温度不够，哪怕是高温回火，500-650C的温 ...

好的，非常感谢！

aaron01 · 发表于 2016-10-20 11:48:03

本帖最后由 aaron01 于 2016-10-20 11:52 编辑

刚才有朋友问我，回火也会有氧化啊，为什么看到裂纹里氧化就说淬火没问题？
当然，这样的担心也是有道理的，不过氧化、脱碳是有个严重程度的，不同的温度下暴露在空气里加热，氧化效果是差别很大的。
细心点的朋友，可能会观察到在顶楼的图片里有个现象，产品的裂纹两侧的氧化情况比表面还要严重，这说明什么问题呢？大家想想这个问题，就能知道开裂是什么时候发生的了。

shjc · 发表于 2017-7-17 14:22:27

yanhuo 发表于 2016-9-13 16:42
裂纹两侧是没有脱碳，是在裂纹里面有氧化物夹杂，你也看到了，裂纹旁边的小裂纹里也有氧化物夹杂，不知道 ...

裂纹内是氧化铁

shjc · 发表于 2017-7-17 14:24:55

yanhuo 发表于 2016-9-13 16:42
裂纹两侧是没有脱碳，是在裂纹里面有氧化物夹杂，你也看到了，裂纹旁边的小裂纹里也有氧化物夹杂，不知道 ...

裂纹内是氧化铁

shjc · 发表于 2017-7-17 14:27:23

shjc 发表于 2017-7-17 14:24
裂纹内是氧化铁

所以裂纹发生了氧化，只有在裂纹已经开裂后在加热过程中才会产生氧化和脱碳现象

江北 · 发表于 2017-7-17 18:37:37

shjc 发表于 2017-7-17 14:27
所以裂纹发生了氧化，只有在裂纹已经开裂后在加热过程中才会产生氧化和脱碳现象 ...

虚心求教，哪个图里面可以看到氧化物夹杂，能给标注一下吗？

shjc · 发表于 2017-7-21 13:41:25

江北发表于 2017-7-17 18:37
虚心求教，哪个图里面可以看到氧化物夹杂，能给标注一下吗？

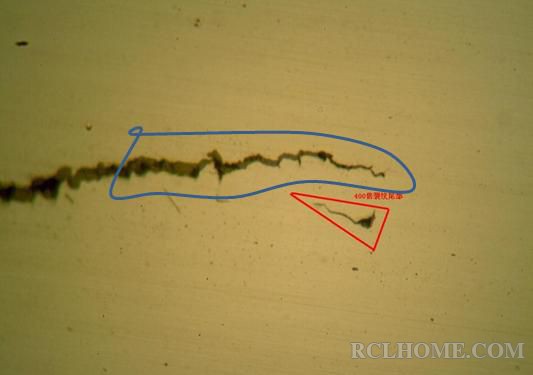

图中蓝色线画的裂纹内充满氧化铁
