大家说说这个区别

清淡

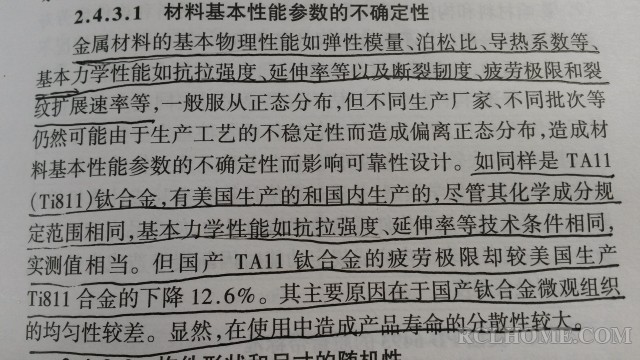

现在是越来越多的国产代替国外牌号，大家可否罗列一下国产冶炼的不足？问题有那些？或超越国外的也行。

aaron01

我们国家虽然是钢产量世界第一，普通钢产能过剩，但特种钢材却严重依赖进口。从世界范围来看，特钢产业水平最高的国家是日本和德国，两国在全球特殊钢市场所占的份额分别达到20%和18%，两个国家就几乎占了世界用量的40%，我们国家在这方面远远落后于世界先进水平。
通常来讲，洁净度、均匀度、组织细化度和尺寸精度等是特钢的本质特征，而质量稳定性是其品质高低的主要衡量标准，这方面我国的炼钢企业需要迎头赶上啊。

孤鸿踏雪

        清淡上传的这个资料，与这个http://www.rclhome.net/forum.php ... 13035&fromuid=8案例能说上话

清淡

aaron01 发表于 2014-8-26 13:05
我们国家虽然是钢产量世界第一，普通钢产能过剩，但特种钢材却严重依赖进口。从世界范围来看，特钢产业水平 ...

每次分析我都想追溯冶炼，但是好难

会呼吸的痛

同一炉冶炼出来的性能还比较稳定。冶炼炉批号不同的原材料，同一炉淬火与回火，性能也会相差比较大。比如要求强度1175±100MPa，一炉强度可能在上限，一炉可能在下线，不同炉批号冶炼的相差太大，影响因数较多，合金元素波动，杂质含量、晶粒度等等

迪天

国内某些钢铁厂购买的设备很先进，甚至可以做到点控，但能把这么先进的设备与技术很好发挥的基本没有。

街角风铃

怎么没人顶起来，看来都不感兴趣，哎，太难了

清淡

街角风铃 发表于 2014-8-28 21:46
怎么没人顶起来，看来都不感兴趣，哎，太难了

这个是疑难杂症啊。兄弟我有个愚见，你想听听不？

街角风铃

清淡 发表于 2014-8-28 22:06
这个是疑难杂症啊。兄弟我有个愚见，你想听听不？

说来听听啊，这些他们都没人感兴趣，难题

清淡

街角风铃 发表于 2014-8-28 22:09
说来听听啊，这些他们都没人感兴趣，难题

我想让你把这些冲击不合格的试样，送到外协厂重新做一下锻造，然后再处理。我想看看是不是锻造的问题。

清淡

街角风铃 发表于 2014-8-28 22:09
说来听听啊，这些他们都没人感兴趣，难题

如果可以，我希望你能百分百确定他们是充分锻造的，不要送过去又老样子送回来了。

街角风铃

清淡 发表于 2014-8-28 22:15
我想让你把这些冲击不合格的试样，送到外协厂重新做一下锻造，然后再处理。我想看看是不是锻造的问题。 ...

难啊，大锻件，不敢乱试验

清淡

街角风铃 发表于 2014-8-28 22:20
难啊，大锻件，不敢乱试验

你拿小的去做不就行了可吗？只是做个验证。

离别钩

常说成分决定组织，组织决定性能。别说是不同的炉号冶炼的钢材的主要化学成分存在差异，就是同炉钢水浇注后在不同的部位主要化学成分也是有差异的。还有微量元素的差异，其中差异对材料性能的影响是比较大的，尤其是微量元素的聚类作用。而对于个别含量极小的痕量元素如镓，其在晶界的分布和晶内分布相差500倍以上，即使是痕量也会对材料性能产生较大影响。对有利元素的的作用我们要了解和利用，而对有害元素则尽量去除，越少越好。如齿轮钢中的氧含量，我们原来通过LF+VOD能控制在10-20ppm内，而日本则可以控制在5ppm内，虽然常规性能差异不大但疲劳寿命差一倍左右。
