42CrMO工件开裂分析

在希望的田野上 · 发表于 2014-8-15 22:36:24

现有一批42CrMo锻件开裂，开裂部位几乎相同，热处理工艺840度2小时PAG冷却，620度回火。回火后检查硬度发现开裂。裂纹深度很深几乎裂透。

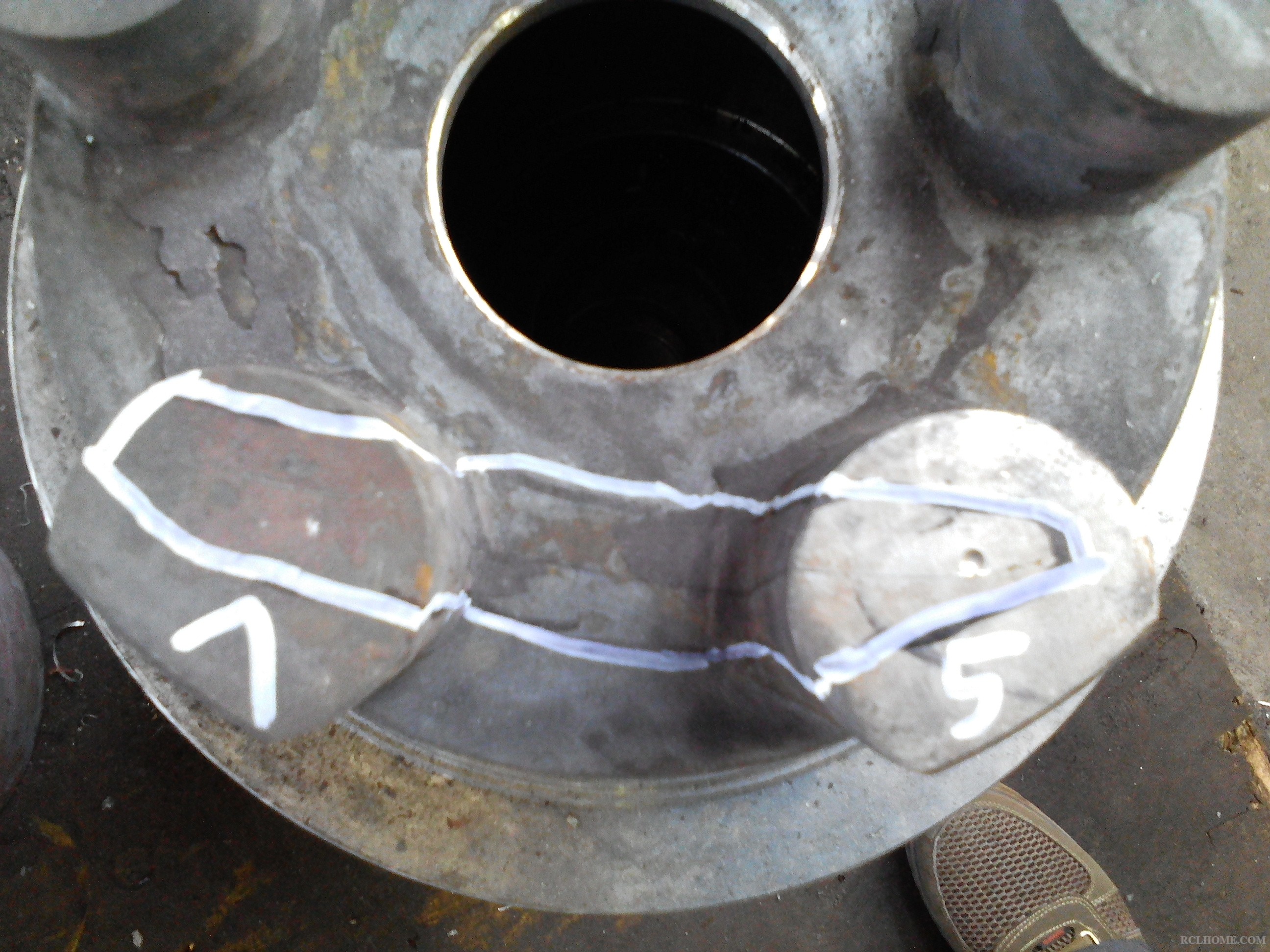

裂纹部位形貌

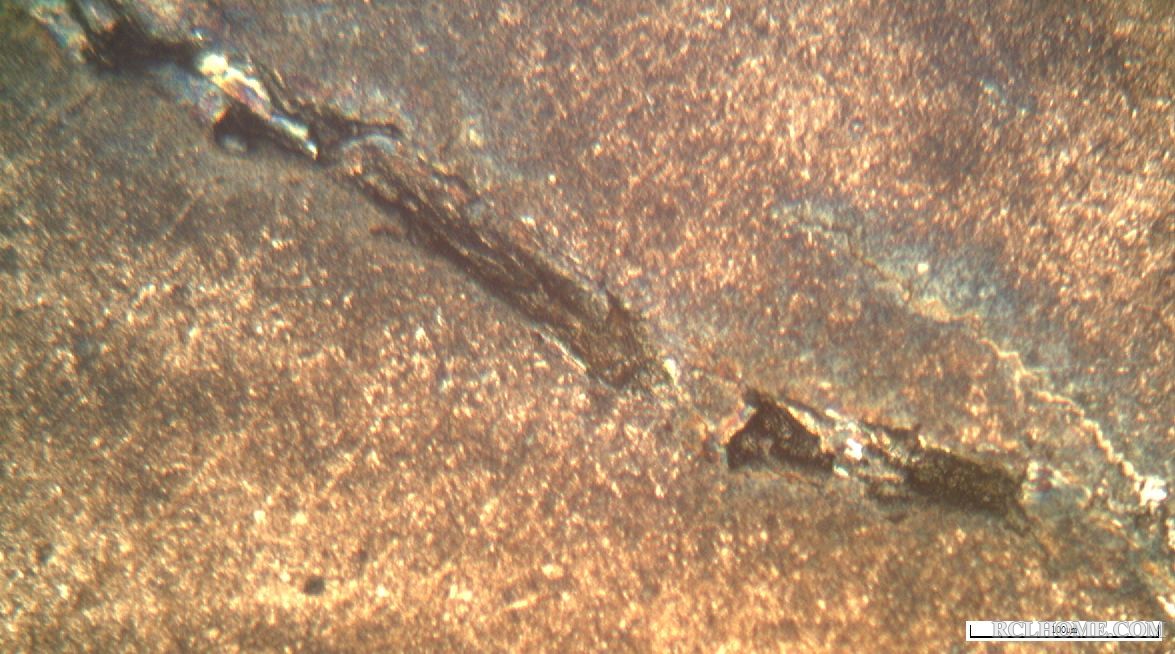

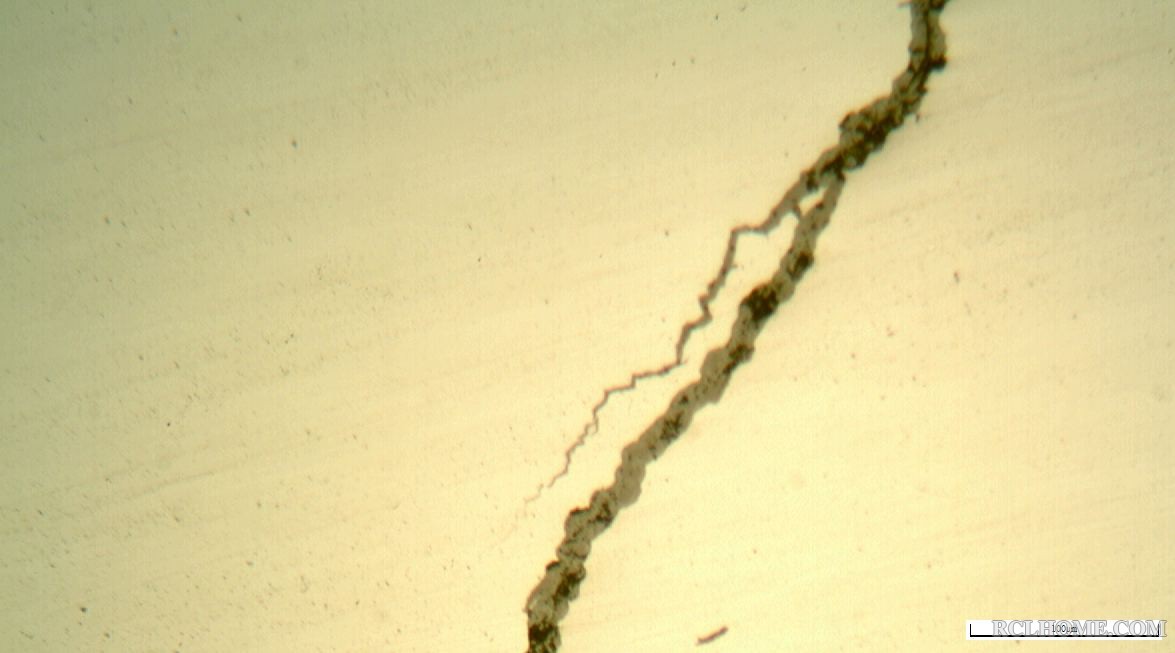

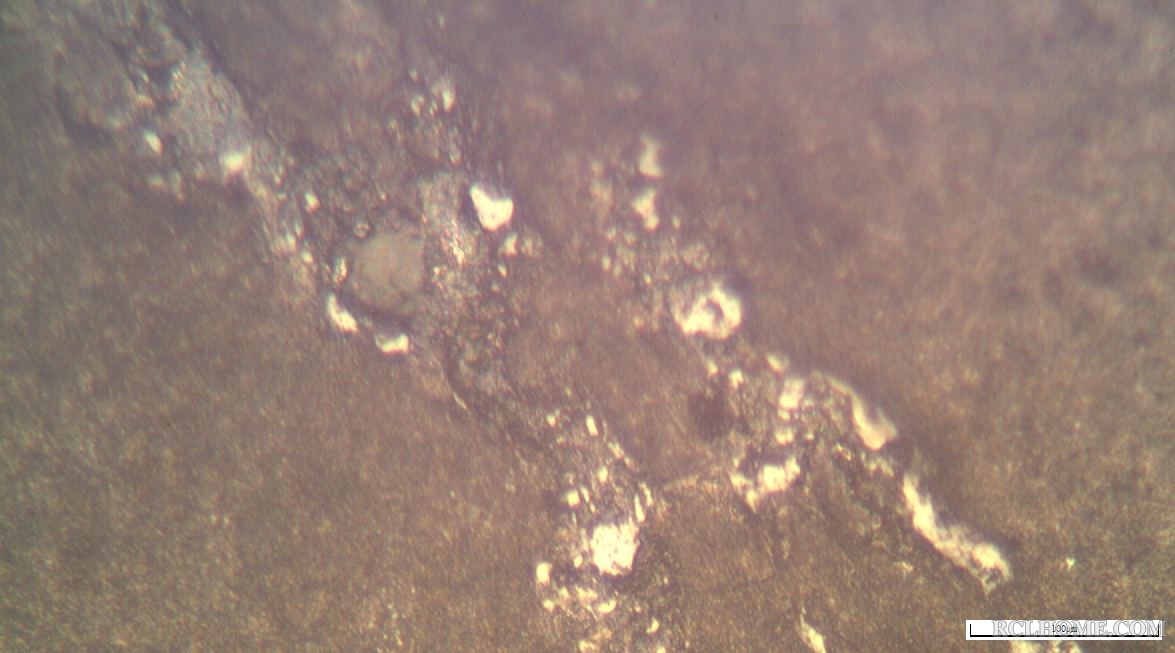

图一.二为裂纹中部100X不连续形貌

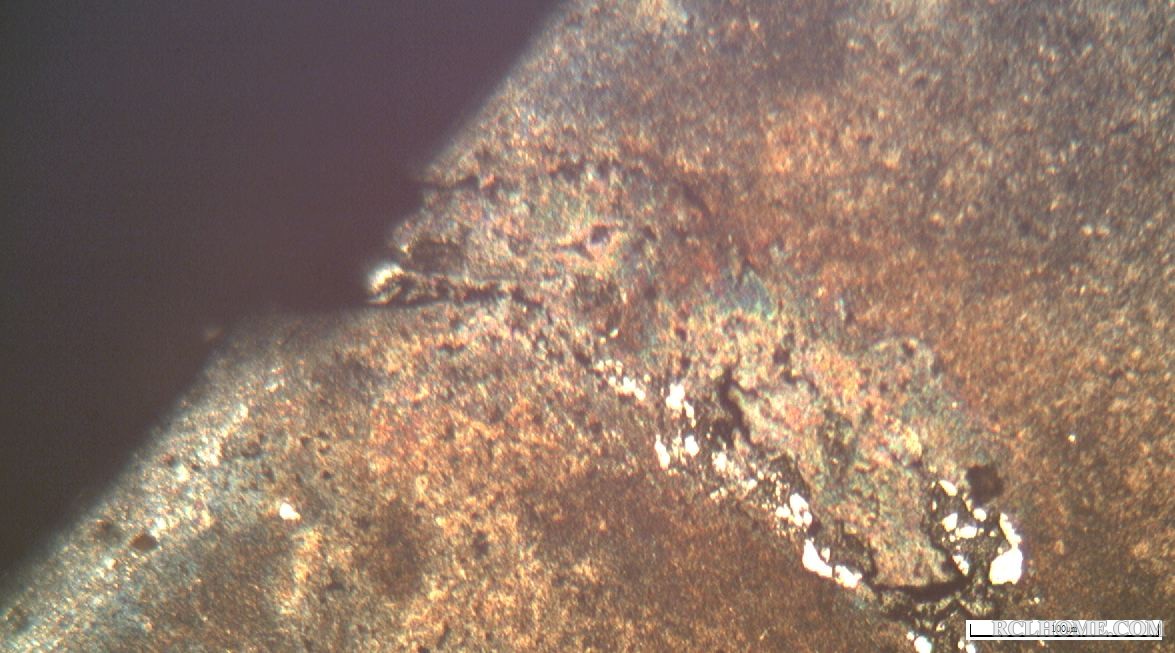

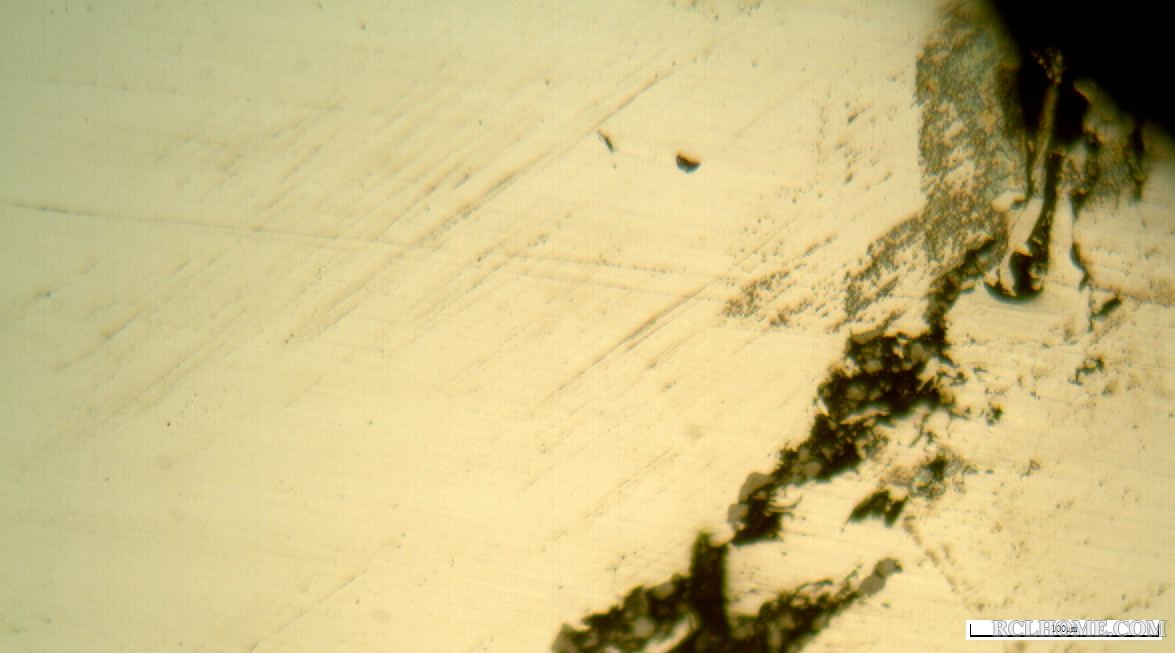

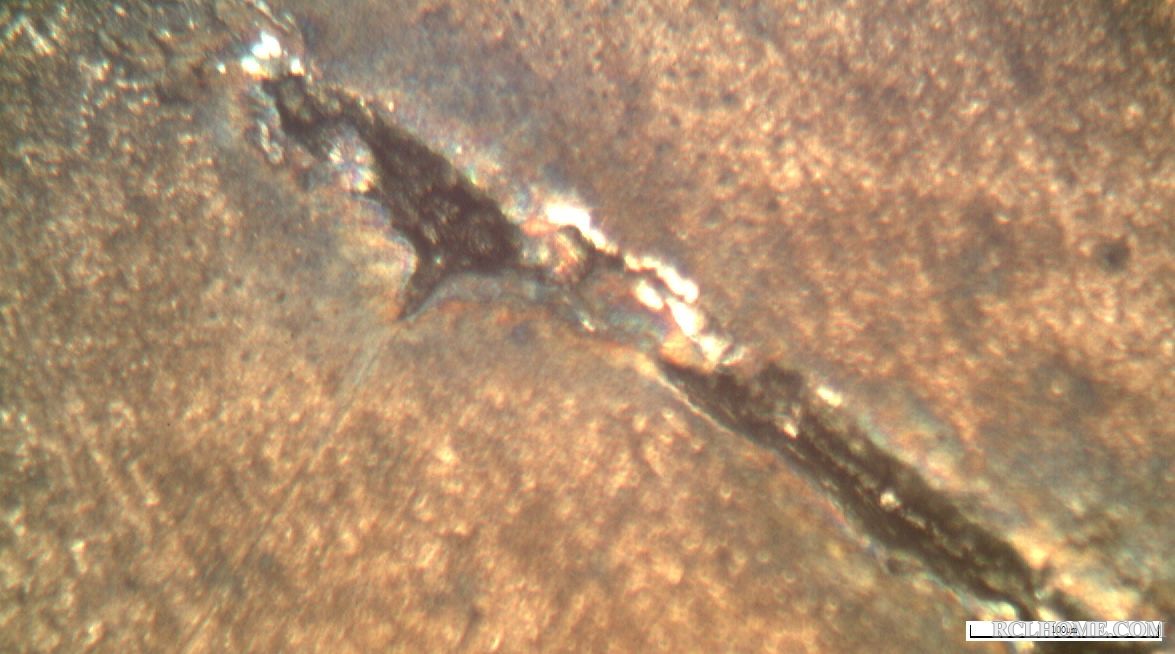

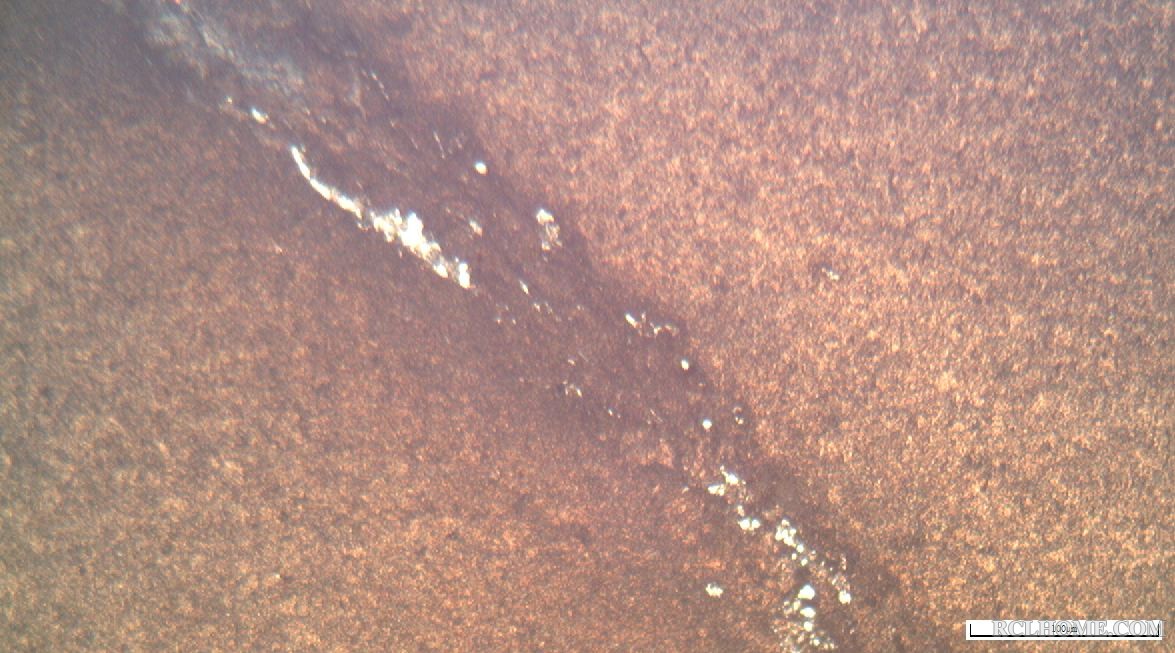

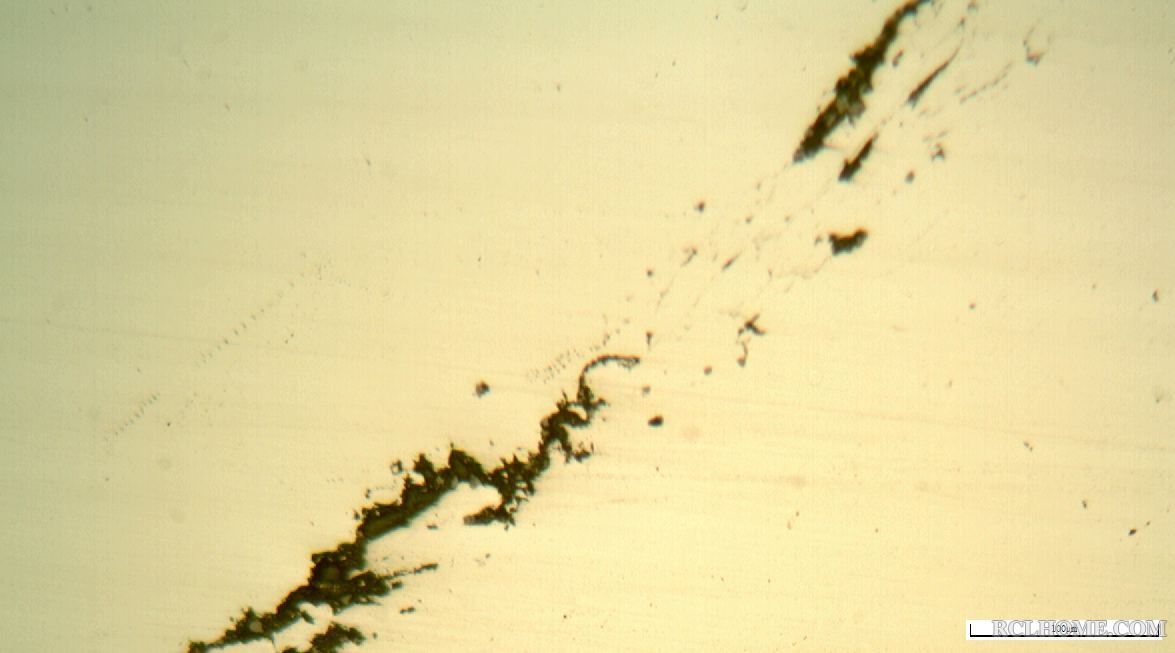

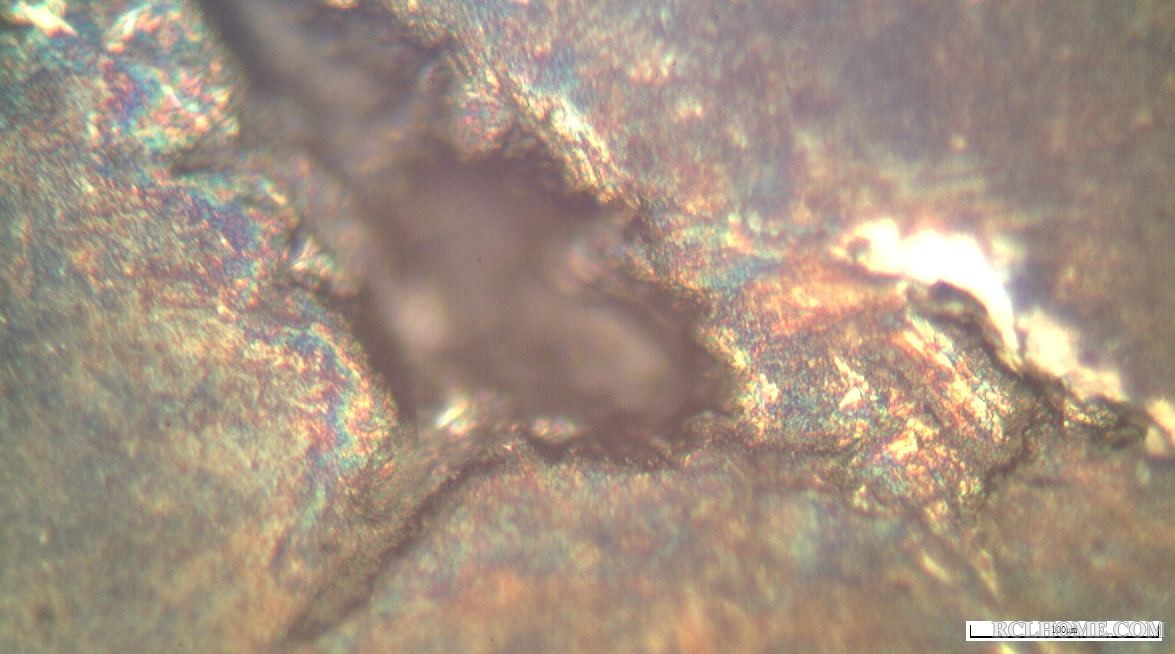

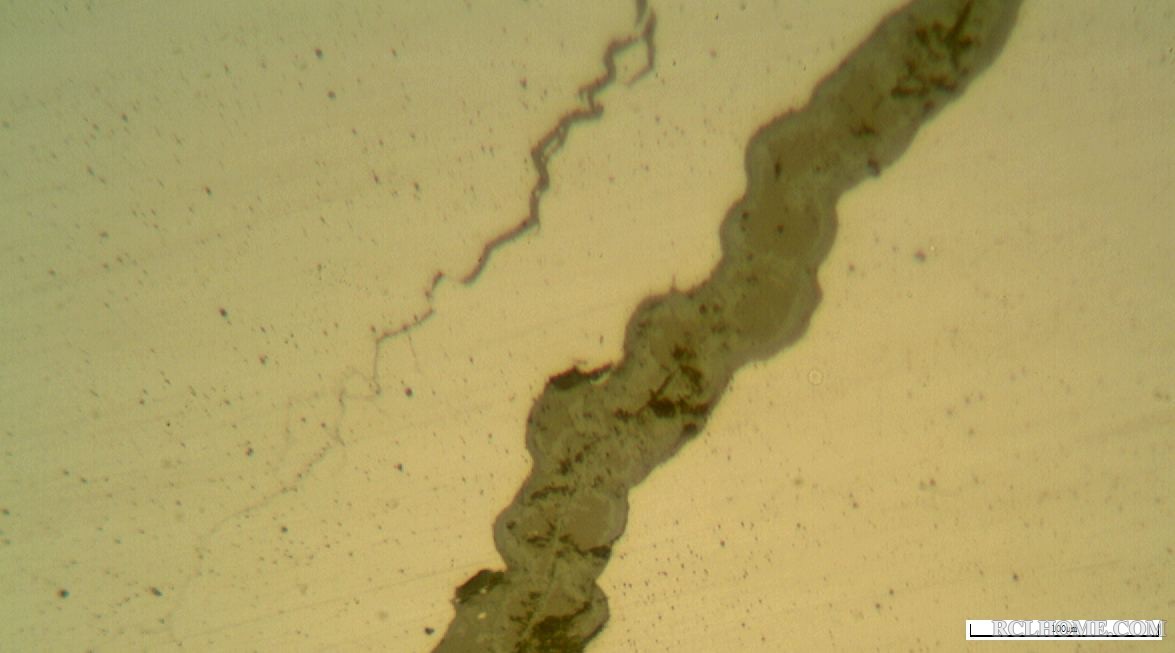

图三为裂纹中部400倍形貌，图四为裂纹开始区400倍组织形貌，图五为裂纹开始区400未腐蚀形貌，图六为主裂纹边的次生扩展裂纹400倍，图七为扩展裂纹100倍，图八为扩展裂纹100倍腐蚀后。

在希望的田野上 · 发表于 2014-8-15 22:40:11

PAG浓度12%，温度34--39.扩展小裂纹是热处理后形成的。

毛毛的 · 发表于 2014-8-16 08:17:58

从这个裂纹来像是淬裂的

在希望的田野上 · 发表于 2014-8-16 11:04:51

毛毛的发表于 2014-8-16 08:17
从这个裂纹来像是淬裂的

那两个小裂纹是在淬火时扩展开裂的，淬火裂纹，
看看图1.2.4.5怎么裂的。

清淡 · 发表于 2014-8-16 12:55:15

有点像锻造后有裂纹，在淬火后裂纹的延续扩展。

小袁 · 发表于 2014-8-16 15:13:32

这个行星架似乎是锻造缺陷引起的淬火裂纹。

weibo · 发表于 2014-8-16 16:45:44

清淡发表于 2014-8-16 12:55
有点像锻造后有裂纹，在淬火后裂纹的延续扩展。

表示赞同，裂纹边缘都有铁素体析出

在希望的田野上 · 发表于 2014-8-16 18:04:23

本帖最后由在希望的田野上于 2014-8-16 21:02 编辑

今天再次在另一裂纹处取样，下面上传图片，各位高工多提意见调质100X 裂纹-1_.jpg

。

hnhxslr · 发表于 2014-8-17 10:59:07

量大吗？这种情况，PAG浓度是表观浓度还是真实浓度？白亮的你怀疑是抛光粉残留，以前经常是这样吗？

hnhxslr · 发表于 2014-8-17 11:01:29

在希望的田野上发表于 2014-8-16 18:04
今天再次在另一裂纹处取样，下面上传图片，各位高工多提意见。

裂纹沿晶的多还是穿晶的多？

hnhxslr · 发表于 2014-8-17 11:02:26

在希望的田野上发表于 2014-8-16 18:04
今天再次在另一裂纹处取样，下面上传图片，各位高工多提意见。

这是首次干还是经常干

hnhxslr · 发表于 2014-8-17 11:03:58

在希望的田野上发表于 2014-8-16 18:04
今天再次在另一裂纹处取样，下面上传图片，各位高工多提意见。

工件壁厚多少？壁厚差很大吗？

hnhxslr · 发表于 2014-8-17 11:05:17

本帖最后由 hnhxslr 于 2014-8-17 11:06 编辑

在希望的田野上发表于 2014-8-16 18:04
今天再次在另一裂纹处取样，下面上传图片，各位高工多提意见。

你取的裂纹部位是圆孔处吗？薄壁处？还是厚薄交接处？

qibao9891 · 发表于 2014-8-17 11:21:32

这种裂纹不用看金相。原材料有问题。

淬火裂纹是受淬火应力场影响的，淬火应力是受零件形状影响的。所以淬火裂纹都是和形状相关的。而这个零件的形状对裂纹的形状没有影响，说明缺陷热处理前就有。
裂纹在多件的同一地方出现，说明在原材料就有缺陷。

愚见，轻拍。

搬运工 · 发表于 2014-8-17 12:08:20

qibao9891 发表于 2014-8-17 11:21
这种裂纹不用看金相。原材料有问题。

淬火裂纹是受淬火应力场影响的，淬火应力是受零件形状影响的。所以淬 ...

本月13日一批42CrMO零件出现同一部位开裂现象，开裂比例达50%（约8000件开裂）。
现场工程师在14日又做了1000件的产品工艺试验，开裂比例仍居高不下。
15日刻意做了一件开裂产品，之后再做了12件正常产品，问题得到彻底解决。
目前已经生产的数万件产品无一件开裂。

qibao9891 · 发表于 2014-8-17 14:33:02

说明一下：
首先：淬火裂纹是受淬火应力场影响的，淬火应力是受零件形状影响的。所以淬火裂纹都是和形状相关的。而这个零件的形状对裂纹的形状没有影响，说明缺陷热处理前就有。
在上面条件下，进一步的：裂纹在多件的同一地方出现，说明在原材料就有缺陷。

weibo · 发表于 2014-8-17 17:06:06

weibo 发表于 2014-8-16 16:45
表示赞同，裂纹边缘都有铁素体析出

哦，那这金相做得不咋的啊

weibo · 发表于 2014-8-17 17:08:41

搬运工发表于 2014-8-17 12:08
本月13日一批42CrMO零件出现同一部位开裂现象，开裂比例达50%（约8000件开裂）。
现场工程师在14日又做了 ...

没看明白整么解决的啊，高工求解释啊

在希望的田野上 · 发表于 2014-8-17 21:59:19

qibao9891 发表于 2014-8-17 14:33
说明一下：
首先：淬火裂纹是受淬火应力场影响的，淬火应力是受零件形状影响的。所以淬火裂纹都是和形状相 ...

今天原工艺再次生产一炉60件，发现4件开裂，裂纹部位及形貌如出一辙，都是同部位同形貌而且裂纹很深，整个柱子都裂透了。明天再取样看下。

在希望的田野上 · 发表于 2014-8-17 22:00:40

weibo 发表于 2014-8-17 17:06
哦，那这金相做得不咋的啊

见笑了的确不咋地，赶时间，

在希望的田野上 · 发表于 2014-8-17 22:01:57

hnhxslr 发表于 2014-8-17 11:02
这是首次干还是经常干

干了4年了，这次中招了。

在希望的田野上 · 发表于 2014-8-17 22:03:57

hnhxslr 发表于 2014-8-17 11:01
裂纹沿晶的多还是穿晶的多？

扩展裂纹是沿晶的

在希望的田野上 · 发表于 2014-8-17 22:05:05

搬运工发表于 2014-8-17 12:08
本月13日一批42CrMO零件出现同一部位开裂现象，开裂比例达50%（约8000件开裂）。
现场工程师在14日又做了 ...

高工把您的经验传授下吧

在希望的田野上 · 发表于 2014-8-17 22:06:16

hnhxslr 发表于 2014-8-17 11:05
你取的裂纹部位是圆孔处吗？薄壁处？还是厚薄交接处？

柱子上取样

毛毛的 · 发表于 2014-8-18 09:51:23

按高工说的还是热处理问题了

在希望的田野上 · 发表于 2014-8-18 11:30:57

毛毛的发表于 2014-8-18 09:51
按高工说的还是热处理问题了

您认为是热处理裂纹的依据是什么，
看图片，裂纹开始端有折叠形貌，裂纹中部不连续，裂纹两侧不吻合。你怎么看。

在希望的田野上 · 发表于 2014-8-18 11:32:44

毛毛的发表于 2014-8-18 09:51
按高工说的还是热处理问题了

高工并没有告诉我是谁的问题，我也在等。

hnhxslr · 发表于 2014-8-18 14:40:22

在希望的田野上发表于 2014-8-17 22:03
扩展裂纹是沿晶的

给我的感觉，锻造温度可能过高，在高温保温时间过长，锻造时巨变区产生微裂纹，随后的调质裂纹沿相对较大的晶界扩展导致淬火开裂。只是根据那几张图的推测，还需你做大量的工作。

搬运工 · 发表于 2014-8-18 16:14:29

你这个具体情况可能与锻造有关，需要对锻件进行探伤予以确认。
如果是，简单的整修一下锻造模具即可。

热处理高工老马 · 发表于 2014-8-19 13:41:43

这个看起来好像是铸钢呀，我们做过这个，给美国银加工滴，没有开裂过，

搬运工 · 发表于 2014-8-20 17:42:25

在希望的田野上发表于 2014-8-18 11:30
您认为是热处理裂纹的依据是什么，
看图片，裂纹开始端有折叠形貌，裂纹中部不连续，裂纹两侧不吻合。你 ...

锻造折叠肉眼即可观察到，锻造工序必须检查锻造折叠。
一旦后续工序发现有锻造折叠，可用手砂轮修磨，之后热处理便无问题。

陆地上生活的鱼 · 发表于 2014-8-31 23:47:14

原材料有问题、锻造缺陷。
