请协助鉴定氮化件失效的原因

[复制链接]

该用户从未签到

4

主题

12

回帖

115

积分

热处理学徒

积分
115
发表于 2014-5-1 05:31:28 | 显示全部楼层 |阅读模式
本帖最后由 龟山淬火 于 2014-5-3 08:57 编辑

本公司有一批氮化件在弯曲测试中失效, 可检验各种指标都符合技术要求, 请各位高手协助查找原因:

技术要求: 表面硬度>HV400
                淡化深度:10~18 um
                扩散深度: 0.7 um
检测结果: 表面硬度: HV450~550
                淡化深度:10~17 um
                扩散深度: 0.4~ 0.6 um
                试样弯曲: 断裂

图一: 零件二及失效部位

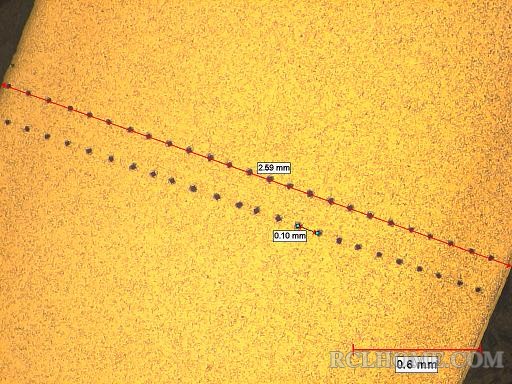

图二. 截面硬度测试
图三. 氮化层深度
附表:氮化层截面硬度变化值
HV hardness test.xls (24.5 KB, 下载次数: 18)




HV hardness test.xls

24.5 KB, 下载次数: 9

评分

参与人数 1金钱 +40 收起 理由
龟山淬火 + 40

查看全部评分

打赏楼主

取消

感谢您的支持,我会继续努力的!

扫码支持
扫码打赏,你说多少就多少

打开支付宝扫一扫,即可进行扫码打赏哦

回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2014-5-1 08:21:43 | 显示全部楼层
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 351 天

[LV.8]以坛为家I

124

主题

1379

回帖

5789

积分

热处理高工

积分
5789
QQ
发表于 2014-5-1 10:27:54 | 显示全部楼层
看楼主基体组织好像是铁素体?请问楼主原材料是什么?还有就是楼主工件多厚?{:soso_e103:}
人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 131 天

[LV.7]常住居民III

162

主题

1543

回帖

7506

积分

热处理高工

积分
7506
发表于 2014-5-1 18:01:17 | 显示全部楼层
很奇怪,持续关注分析结果
为成功找方法,不为失败找借口。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
发表于 2014-5-1 18:24:43 | 显示全部楼层
小朱 发表于 2014-5-1 10:27
看楼主基体组织好像是铁素体?请问楼主原材料是什么?还有就是楼主工件多厚? ...

        这类产品都是低碳钢的
该会员没有填写今日想说内容.
回复

使用道具 举报

该用户从未签到

4

主题

12

回帖

115

积分

热处理学徒

积分
115
 楼主| 发表于 2014-5-2 03:09:38 | 显示全部楼层
小朱 发表于 2014-5-1 10:27
看楼主基体组织好像是铁素体?请问楼主原材料是什么?还有就是楼主工件多厚? ...

原材料为1035钢, 工件厚度2.6mm.
回复

使用道具 举报

签到天数: 808 天

[LV.10]以坛为家III

314

主题

1万

回帖

4万

积分

热处理元老

积分
41204
发表于 2014-5-2 08:01:27 | 显示全部楼层
原材料在氮化前,做的什么热处理?球化退火吗?
还有个问题,扩散层深度单位应该是毫米,技术要求是0.7毫米?没有公差?实测0.4~0.6?低于技术要求吗?
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 808 天

[LV.10]以坛为家III

314

主题

1万

回帖

4万

积分

热处理元老

积分
41204
发表于 2014-5-2 08:05:23 | 显示全部楼层
还有个问题,折弯测试的时候,是要加载到规定载荷以上不裂,还是不限载荷,加载到零件达到规定的变形量不裂?
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 4 天

[LV.2]偶尔看看I

12

主题

111

回帖

338

积分

热处理技术员

积分
338
发表于 2014-5-2 09:14:54 | 显示全部楼层
0.7mm?有这么深的扩散层?表面那层是白层呢还是铁素体~请打下近表面那个层的硬度~给大家提供下数据~
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
发表于 2014-5-2 23:10:39 | 显示全部楼层
一真 发表于 2014-5-2 09:14
0.7mm?有这么深的扩散层?表面那层是白层呢还是铁素体~请打下近表面那个层的硬度~给大家提供下数据~ ...

       低碳钢氮化/软氮化,这个扩散层是可以的!
该会员没有填写今日想说内容.
回复

使用道具 举报

该用户从未签到

4

主题

12

回帖

115

积分

热处理学徒

积分
115
 楼主| 发表于 2014-5-3 02:34:18 | 显示全部楼层
回答一上几位老师的问题:
1。技术要求是:白亮层10~18um, 扩散层不超过0.7mm. 表面硬度<HV0.1: 400. 经过检测该批零件的指标均在技术要求之内。

2. 下面的表格为检测断面硬度记录, 附在下面,不知大家能否看得到?





























Distance
0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
2
2.1
2.2
2.3
2.4
2.5
2.6
Test Line1
570
325
337
317
303
299
238
230
195
205
177
187
181
174
80
174
190
194
230
235
288
304
330
327
338
371
564
Test Line2
551
317
340
324
325
274
289
231
216
200
195
185
169
184
181
183
195
203
212
249
288
313
332
335
349
338
524






























从此表上可以看出:零件的表面硬度为HV.01: 520~570, 断面内侧的硬度为:HV0.1: 320~370。

3。弯曲试验是指从零件上裁下25mm的一条板,夹在台钳上,弯曲到60度不开裂为合格。



HV hardness test.xls

24.5 KB, 下载次数: 6

评分

参与人数 1金钱 +20 收起 理由
龟山淬火 + 20

查看全部评分

回复

使用道具 举报

签到天数: 808 天

[LV.10]以坛为家III

314

主题

1万

回帖

4万

积分

热处理元老

积分
41204
发表于 2014-5-3 08:30:16 | 显示全部楼层
从弯曲试验的要求来看,是要求有较好的塑性。
楼主的白亮层,扩散层都做到上限,零件厚度只有2.6,渗层两边都0.7了,对整个零件的塑性自然不会有好的影响。
建议减少工艺时间,做薄白亮层和扩散层。另外,心部是否用球化退火处理比较好?

评分

参与人数 1金钱 +10 收起 理由
龟山淬火 + 10

查看全部评分

能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2014-5-3 09:09:49 | 显示全部楼层
建议降低氮化温度,时间可调
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 1190 天

[LV.10]以坛为家III

59

主题

1799

回帖

1万

积分

热处理总工

积分
13530
发表于 2014-5-4 21:03:40 | 显示全部楼层
      这是一份水平高的检测报告,表明检测者功底很扎实,值得赞扬!从白亮层的形貌看,软氮化技术上从改善白亮层的质量(含相结构)着手,有可能解决楼主提出的问题——参见http://www.rclhome.net/forum.php?mod=viewthread&tid=11489&extra=page%3D1——不妨试试
身做好事,言说好话,心存好念。
