断裂

wanggong · 发表于 2013-12-16 15:22:13

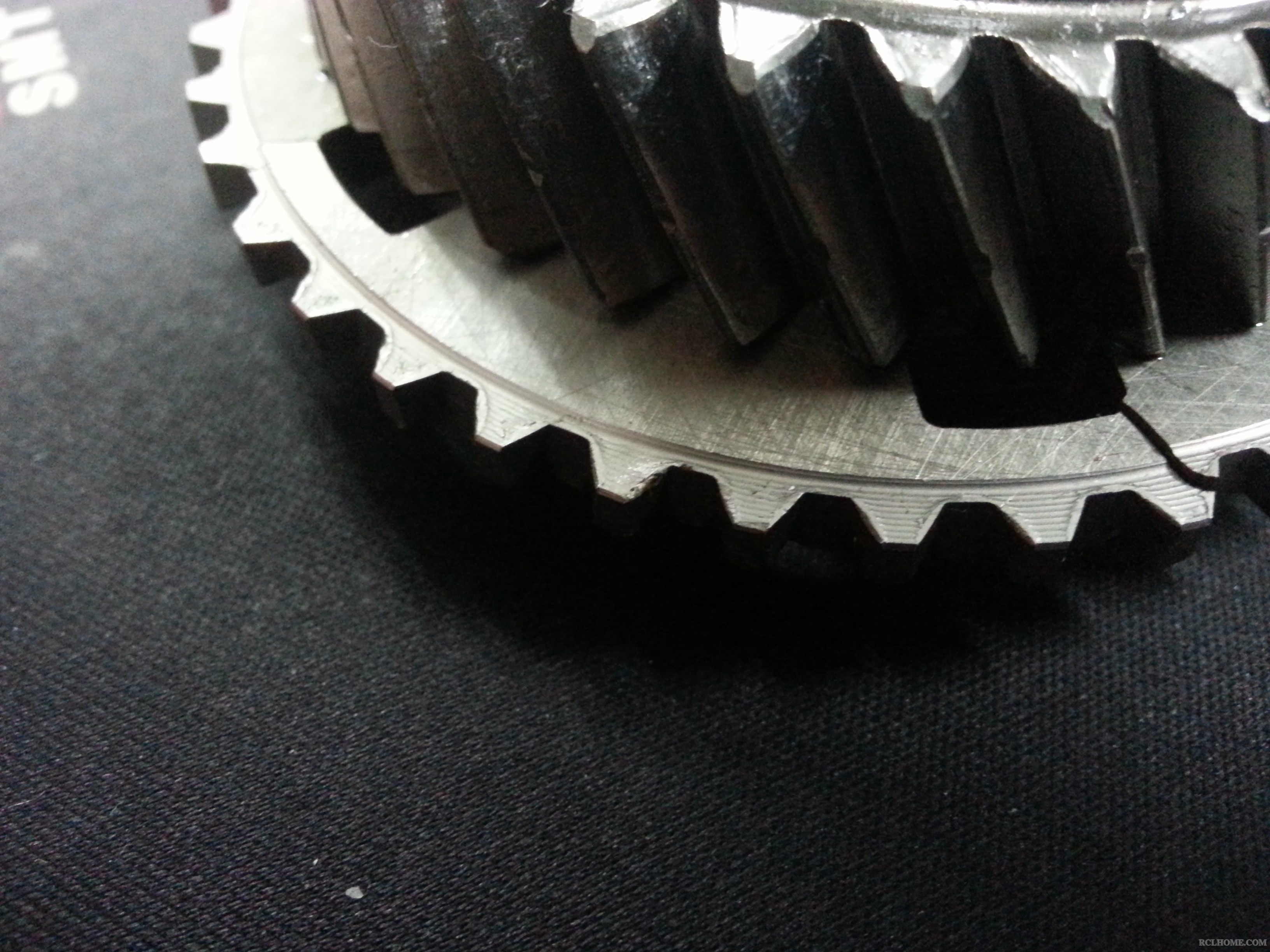

何故断裂?
外力撞击明显.零件是否有裂纹?

wanggong · 发表于 2013-12-16 15:34:56

吉祥如意 · 发表于 2013-12-16 15:47:11

请王工进一步介绍一下基本情况。

亮之睡罗汉 · 发表于 2013-12-16 16:27:30

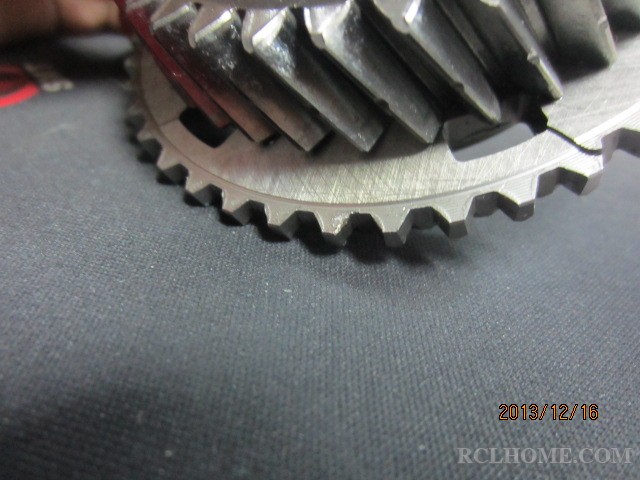

看图片，是从你的拐角根部断掉的吗？

亮之睡罗汉 · 发表于 2013-12-16 16:28:31

说说的你材料，处理工艺，和你工件目前的服役条件和状态

wanggong · 发表于 2013-12-16 16:53:32

亮之睡罗汉发表于 2013-12-16 16:28
说说的你材料，处理工艺，和你工件目前的服役条件和状态

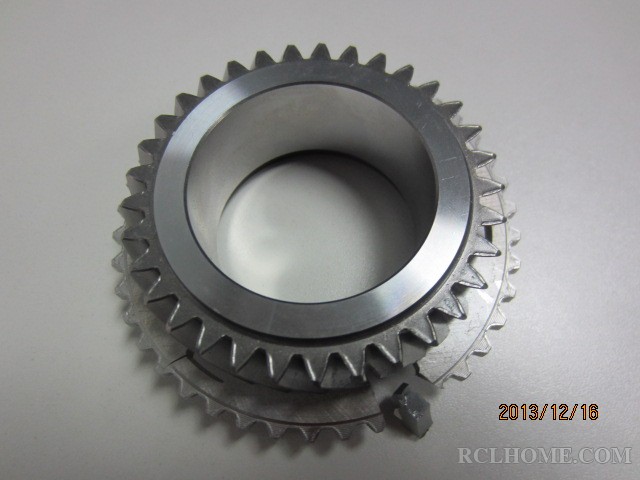

齿圈,外购件.20MnCrS5.服役状态,还没开始用呢!

wzdybyqhtt · 发表于 2013-12-16 23:19:35

先看看组织再说

骑驴者何人 · 发表于 2013-12-17 09:43:33

失效分析做好不容易啊好比是一个主治医生各方面都要考虑还要注意好细节

wanggong · 发表于 2013-12-17 11:36:36

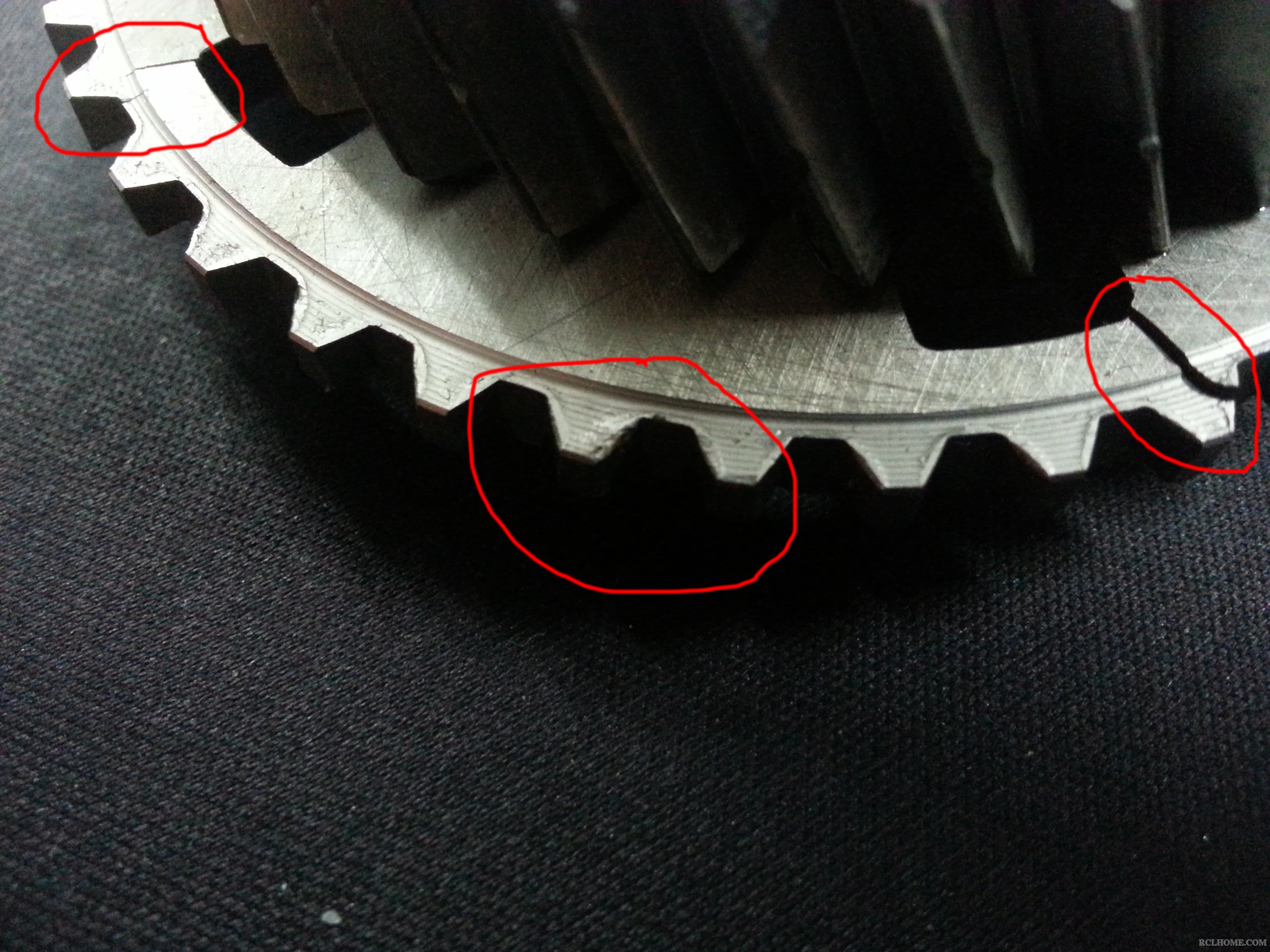

外力撞击是肯定的.中间红圈处齿部撞痕明显.从左红圈处至右红圈处整体下蹋.
而且左右红圈处内转角处断裂.
问题是:想判定零件在撞击之前是否已经存在裂纹?目前看来,似无证据!非正常外力撞击是主因!

cnszgong · 发表于 2013-12-17 22:07:59

这是个双联齿轮？大齿部齿型看上去有点怪。
小齿的齿顶部为伤痕看上去硬度不怎么高。

菜花村咕咚 · 发表于 2013-12-17 22:38:00

我怎么看着硬度高呀

Manan · 发表于 2013-12-18 08:52:26

cnszgong 发表于 2013-12-17 22:07
这是个双联齿轮？大齿部齿型看上去有点怪。
小齿的齿顶部为伤痕看上去硬度不怎么高。 ...

不是双联的，大圈的是结合齿。

腊月寒沫 · 发表于 2013-12-18 20:56:14

外力撞击点的形变怎样？如果变形很小，或许要多考虑零件自身的质量了

microsoft · 发表于 2013-12-18 21:48:30

wanggong 发表于 2013-12-17 11:36
外力撞击是肯定的.中间红圈处齿部撞痕明显.从左红圈处至右红圈处整体下蹋.
而且左右红圈处内转角处断裂.
问 ...

赞同王工的分析，应该是机械性损伤
