轴承钢淬火缺陷组织

搬运工 · 发表于 2013-10-25 15:30:07

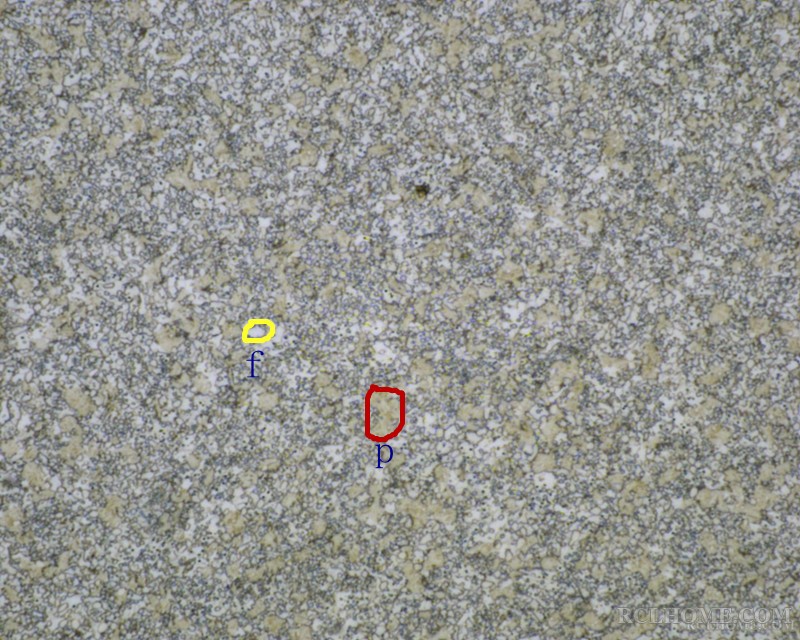

一客户送检产品，GCr15轴承钢淬火后硬度不足，返修淬火、回火后硬度仅有38HRC.他们怀疑材料有问题。
经检测，确认不是材料问题。

搬运工 · 发表于 2013-10-25 15:49:35

哈哈，大家可以谈谈该缺陷组织产生的原因。

穷开心 · 发表于 2013-10-25 15:51:25

本帖最后由搬运工于 2013-10-25 15:54 编辑

这个硬度有点太低了，而且这个组织也不是正常组织！这个冷却系统是用什么冷却啊

吉祥如意 · 发表于 2013-10-25 15:53:40

搬运工发表于 2013-10-25 15:49
哈哈，大家可以谈谈该缺陷组织产生的原因。

假洋鬼子。

aaron01 · 发表于 2013-10-25 15:54:27

本帖最后由 aaron01 于 2013-10-25 15:55 编辑

铁匠猜是欠热组织。

搬运工 · 发表于 2013-10-25 15:57:44

穷开心发表于 2013-10-25 15:51
这个硬度有点太低了，而且这个组织也不是正常组织！这个冷却系统是用什么冷却啊 ...

慈溪这边有很多小型热处理加工厂，估计是用的小网带炉加热、普通机械油淬火冷却的吧。

搬运工 · 发表于 2013-10-25 16:01:29

aaron01 发表于 2013-10-25 15:54
铁匠猜是欠热组织。

不能简单的说是欠热，是严重的加热不足，对不？
怎样的情况下才会发生这样的事情呢？
大家胡乱揣摩一下。。。。

吉祥如意 · 发表于 2013-10-25 16:03:08

如此多的碳化物，如此多的多边形组织。
难道是设备出了问题？

aaron01 · 发表于 2013-10-25 16:03:58

搬运工发表于 2013-10-25 16:01
不能简单的说是欠热，是严重的加热不足，对不？
怎样的情况下才会发生这样的事情呢？
大家胡乱揣摩一下。 ...

有多种可能性：
炉温不对
网带炉走速太快，
零件太厚，
加热区加热元件断了，
装料太多了
。。。。。。

搬运工 · 发表于 2013-10-25 16:05:48

据说是一个批次的产品，抽检时硬度范围很宽，淬回火后也有表面硬度高于60HRC的。。。

毛毛的 · 发表于 2013-10-25 16:06:25

这种组织我见过许多，最有可能的是卡在网带上了，淬火时温度不够或表面严重脱碳了。

搬运工 · 发表于 2013-10-25 16:08:40

我也断定是装炉太多了。
但这些企业一直这么装炉的呀？
你再揣摩揣摩。。。
为何这批产品有1楼这样的组织。

aaron01 · 发表于 2013-10-25 16:08:43

毛毛的发表于 2013-10-25 16:06
这种组织我见过许多，最有可能的是卡在网带上了，淬火时温度不够或表面严重脱碳了。 ...

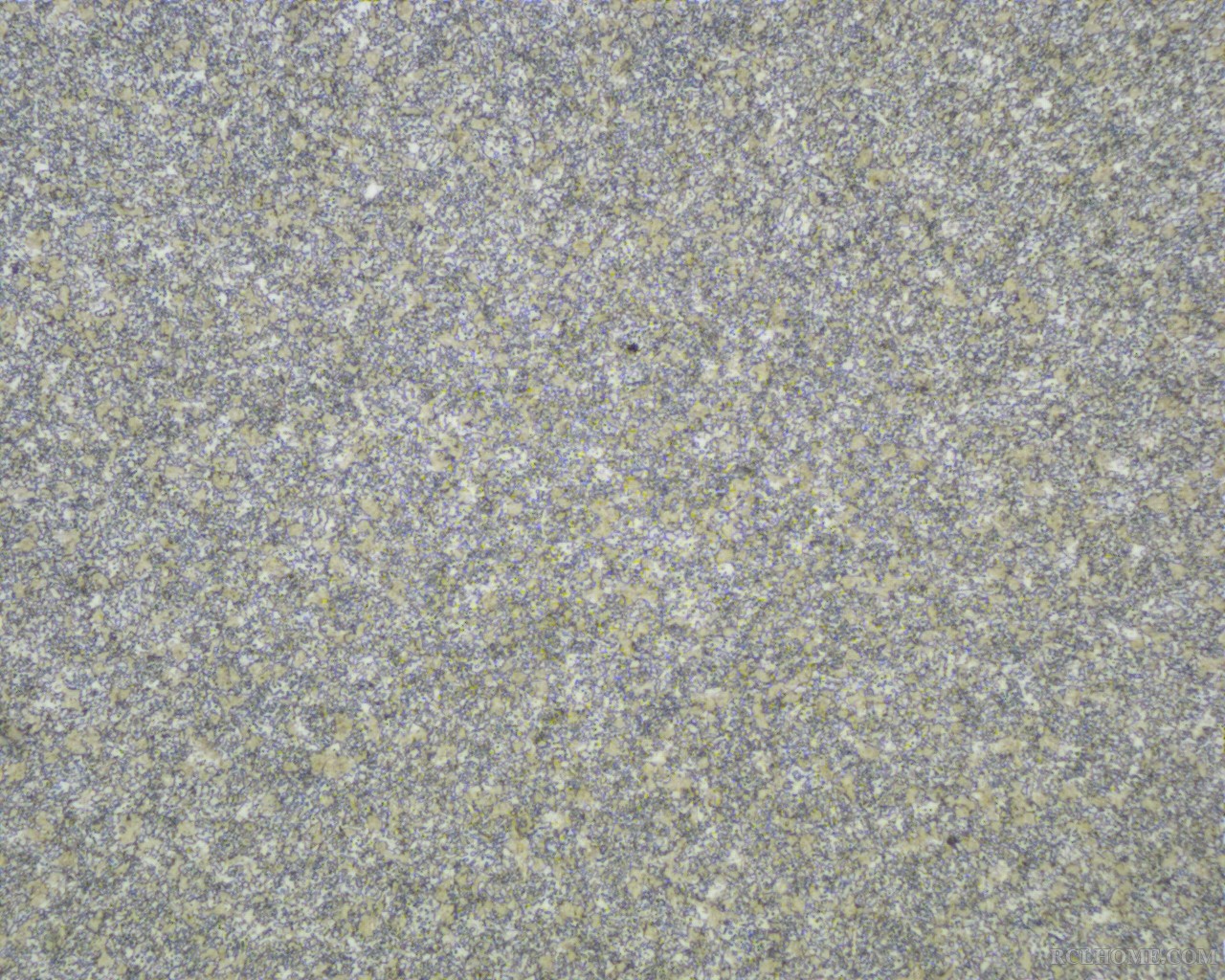

析出铁素体和未溶铁素体形态是不同的，1000X照片看上去，似乎是未溶铁素体。

搬运工 · 发表于 2013-10-25 16:11:50

aaron01 发表于 2013-10-25 16:08
析出铁素体和未溶铁素体形态是不同的，1000X照片看上去，似乎是未溶铁素体。 ...

你再看看我在1楼的文字说明。。。

吉祥如意 · 发表于 2013-10-25 16:14:34

只好瞎猜了：以前炉子维修时，将掏出来的废品与新品混了，也许是有意蒙混的。

aaron01 · 发表于 2013-10-25 16:15:51

搬运工发表于 2013-10-25 16:11
你再看看我在1楼的文字说明。。。

返修前有没有做球退？
返修的奥氏体化温度和第一次一样？

搬运工 · 发表于 2013-10-25 16:17:42

aaron01 发表于 2013-10-25 16:08
析出铁素体和未溶铁素体形态是不同的，1000X照片看上去，似乎是未溶铁素体。 ...

就这么两种铁素体--析出铁素体和未溶铁素体，没有其它的？

aaron01 · 发表于 2013-10-25 16:20:43

搬运工发表于 2013-10-25 16:17
就这么两种铁素体--析出铁素体和未溶铁素体，没有其它的？

第一次奥氏体化的时候，是球退状态的，碳化物质点多，奥氏体化时形核率高，虽然欠热，但还不是特别严重；
但是，第二次奥氏体化时，不是球退态的，碳化物质点少，形核率比前者低，奥氏体化速度更慢，加上炉子本来欠热，所以硬度更低了！

搬运工 · 发表于 2013-10-25 16:22:15

你会认为要去做球化退火？
返修的奥氏体化温度和第一次一样吗？
这个我与你一样，不知道。
但我们可以去想象{:soso_e113:}

Adam · 发表于 2013-10-25 16:29:35

设备有些小问题吧
析出可能是入油前停留时间过长
未溶（温度不够或不均）

Adam · 发表于 2013-10-25 16:30:12

或者某个地方不密封了

aaron01 · 发表于 2013-10-25 16:33:49

搬运工发表于 2013-10-25 16:22
你会认为要去做球化退火？
返修的奥氏体化温度和第一次一样吗？
这个我与你一样，不知道。

返工前高温回火也可

aaron01 · 发表于 2013-10-25 16:35:45

其实最简单方法是把奥氏体化温度提高

Adam · 发表于 2013-10-25 16:37:48

楼主不会怀疑他们手动把零件转移淬火了吧

我没做过轴承，蒙

搬运工 · 发表于 2013-10-25 16:41:53

本帖最后由搬运工于 2013-10-25 16:43 编辑

如果我要说图片中的铁素体存在有既不是析出的，也不是未溶的呢？
有这种情况吗？

稻草人 · 发表于 2013-10-25 16:47:55

aaron01 · 发表于 2013-10-25 16:54:21

本帖最后由搬运工于 2013-10-25 16:55 编辑

搬运工发表于 2013-10-25 16:41
如果我要说图片中的铁素体存在有既不是析出的，也不是未溶的呢？
有这种情况吗？ ...

还有第三者插足吗？二奶？

稻草人 · 发表于 2013-10-25 16:55:49

搬运工发表于 2013-10-25 16:41
如果我要说图片中的铁素体存在有既不是析出的，也不是未溶的呢？
有这种情况吗？ ...

版主，没见过其它的，您知道？

搬运工 · 发表于 2013-10-25 16:58:52

aaron01 发表于 2013-10-25 16:54
还有第三者插足吗？二奶？

26楼红圈中黄色的是M.
由M转变而来的F叫什么西西呢？

Adam · 发表于 2013-10-25 17:02:15

进行调质处理了？？

aaron01 · 发表于 2013-10-25 17:02:31

搬运工发表于 2013-10-25 16:58
26楼红圈中黄色的是M.
由M转变而来的F叫什么西西呢？

M转变只能是回火马氏体吧。黄色的。

搬运工 · 发表于 2013-10-25 17:02:43

稻草人发表于 2013-10-25 16:55
版主，没见过其它的，您知道？

中频感应加热淬火的过渡层中有这样的组织（指F）吗？
这个F贵姓？

搬运工 · 发表于 2013-10-25 17:04:46

aaron01 发表于 2013-10-25 17:02
M转变只能是回火马氏体吧。黄色的。

回火M能否转变为F.

稻草人 · 发表于 2013-10-25 17:05:09

搬运工发表于 2013-10-25 16:58
26楼红圈中黄色的是M.
由M转变而来的F叫什么西西呢？

看不清，您是根据处理情况来确定的吗？

搬运工 · 发表于 2013-10-25 17:07:06

稻草人发表于 2013-10-25 17:05
看不清，您是根据处理情况来确定的吗？

黄色的就是回火M.

aaron01 · 发表于 2013-10-25 17:07:08

搬运工发表于 2013-10-25 17:04
回火M能否转变为F.

马氏体里随着析出碳化物，彻底改变原来的碳过饱和状态，形成碳化物和铁素体的混合组织，这个时候算是吧，不过习惯上把这种混合组织叫做回火索氏体或者回火珠光体。

搬运工 · 发表于 2013-10-25 17:11:58

aaron01 发表于 2013-10-25 17:07
马氏体里随着析出碳化物，彻底改变原来的碳过饱和状态，形成碳化物和铁素体的混合组织，这个时候算是吧， ...

是的，球化体或球状珠光体，基体是F.
这个F既不是先析出也不是未溶F.....

aaron01 · 发表于 2013-10-25 17:17:07

搬运工发表于 2013-10-25 17:11
是的，球化体或球状珠光体，基体是F.
这个F既不是先析出也不是未溶F.....

但是这个和本题无关吧？

搬运工 · 发表于 2013-10-25 17:19:59

aaron01 发表于 2013-10-25 17:17
但是这个和本题无关吧？

你在前面提到了先析出与未溶F的问题。。。

aaron01 · 发表于 2013-10-25 17:21:44

搬运工发表于 2013-10-25 17:19
你在前面提到了先析出与未溶F的问题。。。

我认为这个例子里，判断到底是冷速不够问题，还是欠热问题，首先要定义图片里的铁素体是什么性质的，在这个基础上才能抓到问题根本点所在。

搬运工 · 发表于 2013-10-25 17:31:23

嗯，这是能理解的。
正如你所说，冷速不足的F不是这个形态的，且总会伴随有屈氏体组织。

aaron01 · 发表于 2013-10-25 17:38:38

搬运工发表于 2013-10-25 17:31
嗯，这是能理解的。
正如你所说，冷速不足的F不是这个形态的，且总会伴随有屈氏体组织。
...

其实我GCr15的金相看得很少，也没注意到屈氏体的问题，我是按照这个帖子里的内容，http://www.rclhome.net/forum.php ... p;extra=&page=4从铁素体形态来看的。
顺便卖把帖子吧

搬运工 · 发表于 2013-10-25 20:14:27

aaron01 发表于 2013-10-25 17:38
其实我GCr15的金相看得很少，也没注意到屈氏体的问题，我是按照这个帖子里的内容，http://www.rclhome.co ...

大家再观察一下图中的碳化物。。。。

追求卓越 · 发表于 2013-10-25 20:17:45

aaron01 发表于 2013-10-25 16:03
有多种可能性：
炉温不对
网带炉走速太快，

热电偶坏了

心情 · 发表于 2013-10-26 08:01:21

从金相上看应该是未溶铁素体，马氏体，碳化物（球化退火），加热不足导致的！
也说不定别人就没返工呢？

吉祥如意 · 发表于 2013-10-26 09:31:56

看来要对这个案例剥层分析了。
首先确认一下，第一张图片的最表面组织，是铁素体？脱碳后的铁素体？

清淡 · 发表于 2013-10-27 10:06:54

一看最可能的就是加热不足，如果说是加热没问题，下介质的问题，碳化物怎么会这样？如果这是反修后的组织，说明第二次温度同样不够。从组织上看，这个球状肯定是之前的球化组织，并不是之后形成的，说明之前并未使碳化物大量溶解而细化碳化物。

搬运工 · 发表于 2013-10-27 15:17:07

毛毛的发表于 2013-10-25 16:06
这种组织我见过许多，最有可能的是卡在网带上了，淬火时温度不够或表面严重脱碳了。 ...

你来看看这个。
这种组织毛工应该见过吧！

Wangqinghua196 · 发表于 2013-10-27 16:48:50

试样制的不好。

搬运工 · 发表于 2013-10-27 16:49:52

Wangqinghua196 发表于 2013-10-27 16:48
试样制的不好。

是的，试样制的很不好。
