问个小问题~~~~

小袁 · 发表于 2013-9-8 10:54:54

为什么氨气分解率过低的时候，会使氮化层有脆性增加的危险？
求科普

孤鸿踏雪 · 发表于 2013-9-9 10:22:18

这个结论来自何处？

小袁 · 发表于 2013-9-9 10:29:28

孤鸿踏雪发表于 2013-9-9 10:22
这个结论来自何处？

在我以前向那位老师傅拿来的那本书的，氮化那章。

孤鸿踏雪 · 发表于 2013-9-9 11:26:51

小袁发表于 2013-9-9 10:29
在我以前向那位老师傅拿来的那本书的，氮化那章。

能否把它扫描一下传上来，看看这句话的前后内容？

小袁 · 发表于 2013-9-9 11:27:55

本帖最后由小袁于 2013-9-9 11:44 编辑

孤鸿踏雪发表于 2013-9-9 11:26
能否把它扫描一下传上来，看看这句话的前后内容？

我看能不能拍上来吧

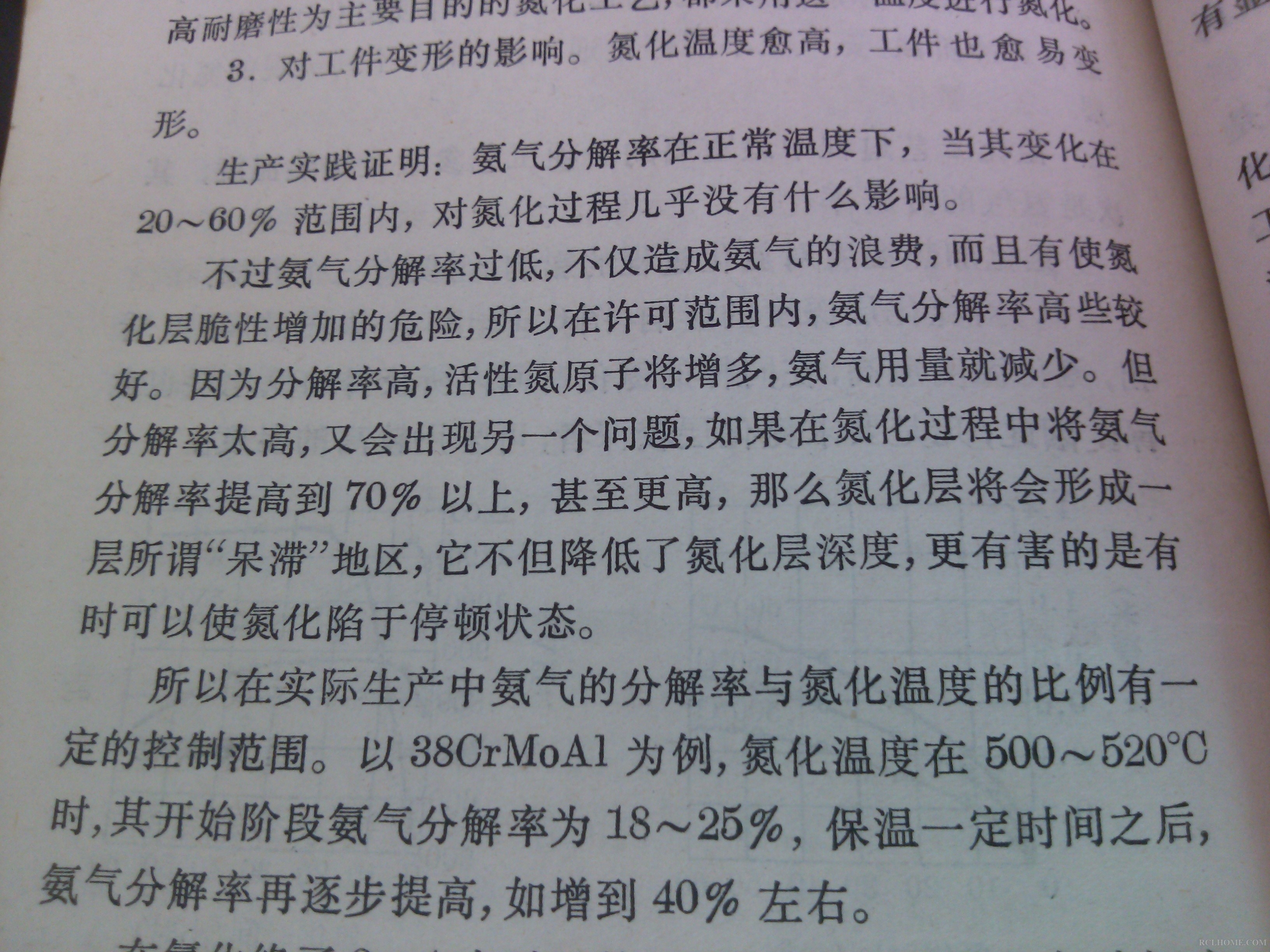

小袁 · 发表于 2013-9-13 19:56:31

孤鸿踏雪发表于 2013-9-9 11:26
能否把它扫描一下传上来，看看这句话的前后内容？

杨工回来看看~~~~！！

孤鸿踏雪 · 发表于 2013-9-14 09:44:37

小袁发表于 2013-9-13 19:56
杨工回来看看~~~~！！

这是一本什么书？书名？出版地？出版者？出版年？

苗岭樱花 · 发表于 2013-9-14 10:01:31

硬度高脆性自然大一点。

		自动登录	找回密码
密码			立即注册(不支持数字)
