端盖内侧台阶表淬问题

小袁 · 发表于 2013-6-18 19:03:20

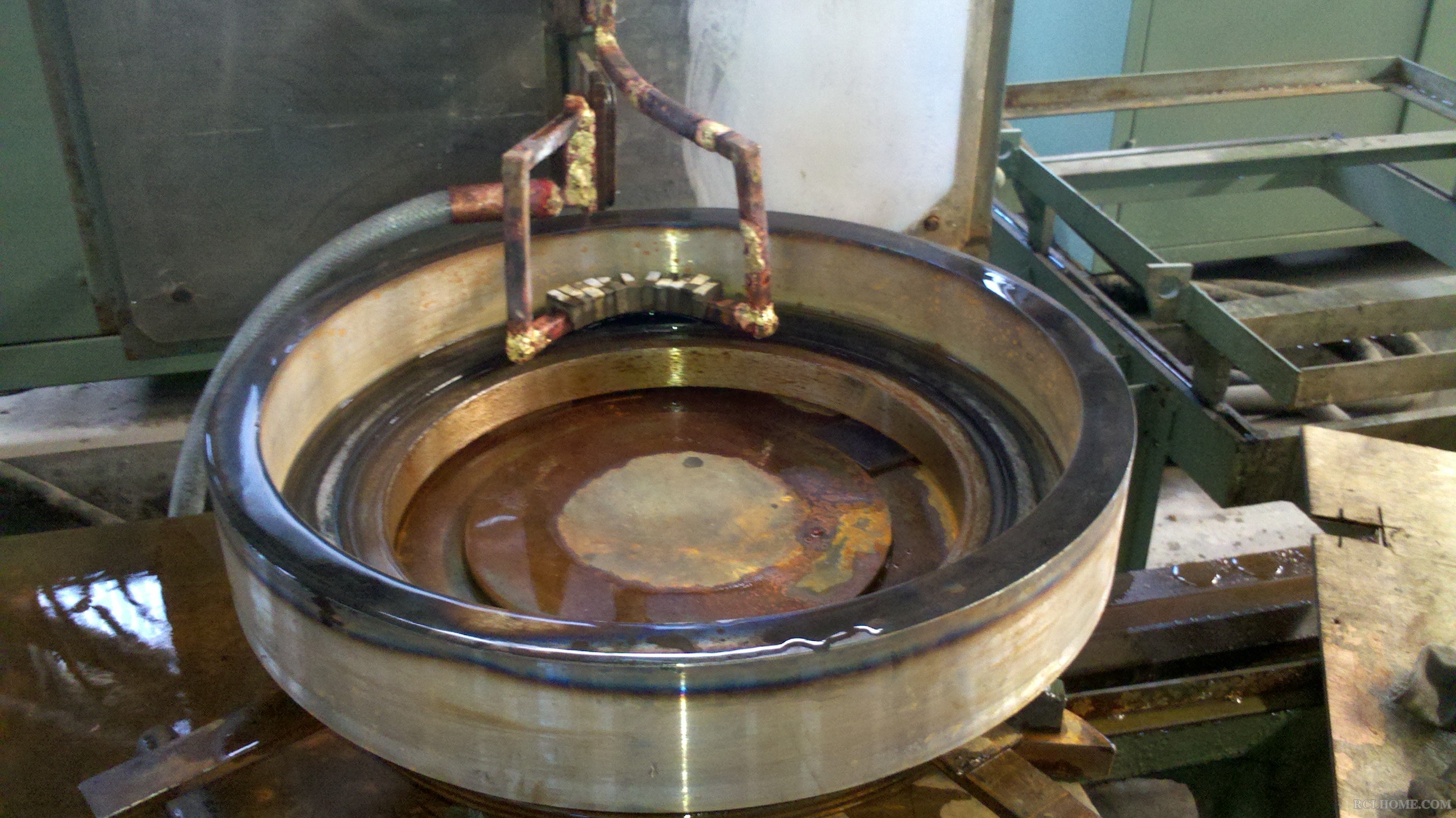

今天做端盖内侧台阶表淬，那个台阶太小了，

用一般形状的扫描表淬感应圈表淬，温度根本起不来。

后面我们做了一个弧形的感应圈，增加了感应面积，

这样温度是起来了，但是还有一个问题，台阶上靠

边的地方就形成了一圈软带，各位老师有没有其他更好的办法解决这个问题呢？

吉祥如意 · 发表于 2013-6-18 20:04:30

边上被感应了。对感应器不需要的部位屏蔽处理一下就行了。

在希望的田野上 · 发表于 2013-6-18 20:08:19

端盖内径是多大的？试过整圈感应器吗。

小袁 · 发表于 2013-6-18 20:49:17

吉祥如意发表于 2013-6-18 20:04
边上被感应了。对感应器不需要的部位屏蔽处理一下就行了。

没被感应的，只不过是受了点热，我打过硬度了只有HRC18-20而已
和软带硬度差不多。

吉祥如意 · 发表于 2013-6-18 20:51:21

JOYO 发表于 2013-6-18 20:49
没被感应的，只不过是受了点热，我打过硬度了只有HRC18-20而已
和软带硬度差不多。 ...

黑边原来自带的？

小袁 · 发表于 2013-6-18 20:53:22

在希望的田野上发表于 2013-6-18 20:08
端盖内径是多大的？试过整圈感应器吗。

最小的位置350左右。没整过感应圈，不会烧铜焊。

小袁 · 发表于 2013-6-18 21:02:03

吉祥如意发表于 2013-6-18 20:51
黑边原来自带的？

上边的黑边不是自带的，本来是粗加工过是白色的。

吉祥如意 · 发表于 2013-6-18 21:03:25

JOYO 发表于 2013-6-18 21:02
上边的黑边不是自带的，本来是粗加工过是白色的。

那你怎么说：没感应。起码500度以上了。

小袁 · 发表于 2013-6-18 21:07:38

吉祥如意发表于 2013-6-18 21:03
那你怎么说：没感应。起码500度以上了。

- -！我本来想表达的是，没表淬到的.....
实际情况是，感应到了不过温度没达到。

吉祥如意 · 发表于 2013-6-18 21:09:01

JOYO 发表于 2013-6-18 21:07
- -！我本来想表达的是，没表淬到的.....
实际情况是，感应到了不过温度没达到。 ...

软带指哪里。我没理解到问题。

小袁 · 发表于 2013-6-18 21:14:53

吉祥如意发表于 2013-6-18 21:09
软带指哪里。我没理解到问题。

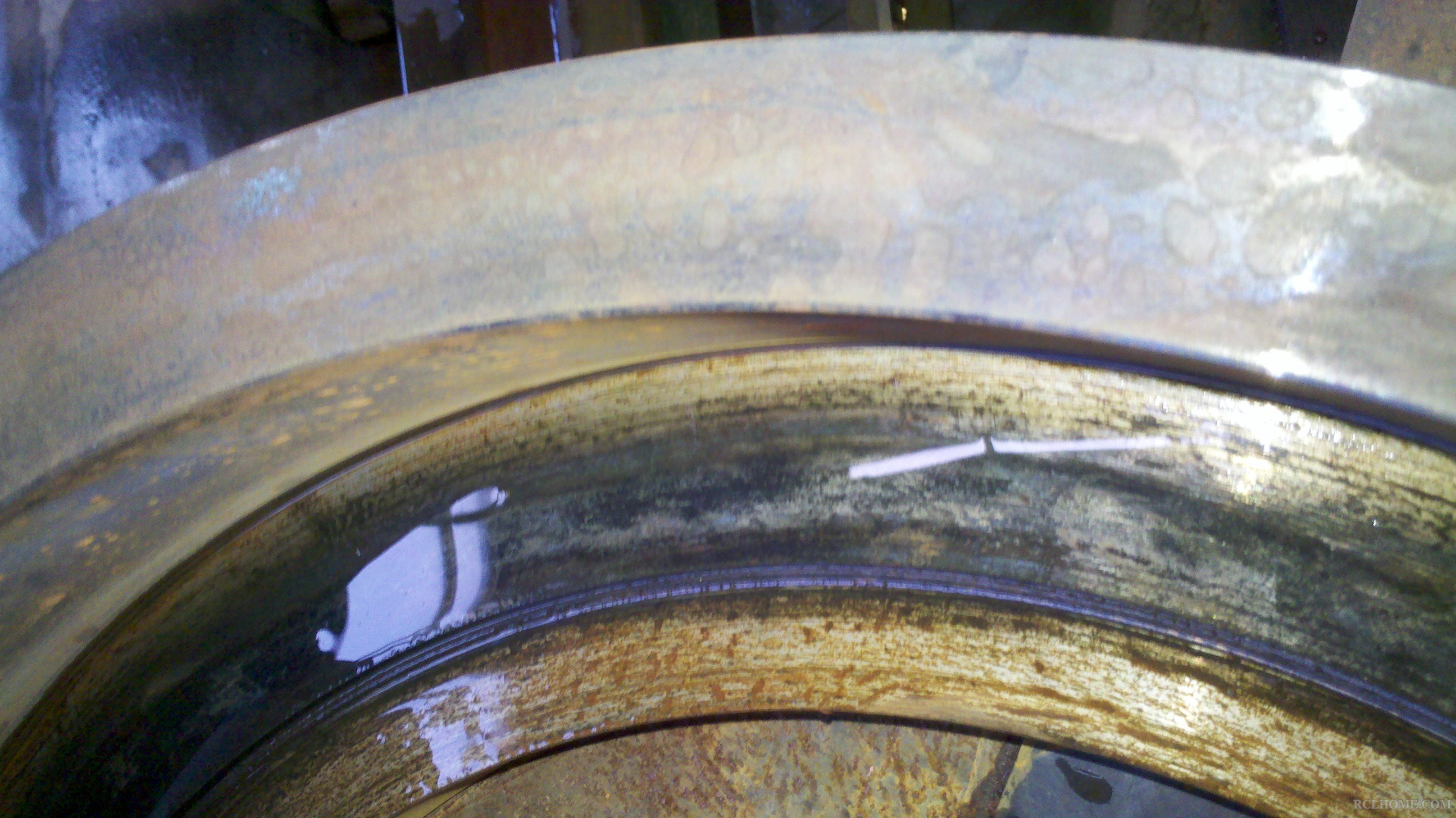

铜管弧度外侧，在第二幅图，黑色带上面那圈发白的地方。夹角位置。

吉祥如意 · 发表于 2013-6-18 21:17:46

JOYO 发表于 2013-6-18 21:14
铜管弧度外侧，在第二幅图，黑色带上面那圈发白的地方。夹角位置。

仿形不行吗？指有效圈的有效部位。

小袁 · 发表于 2013-6-18 21:22:52

吉祥如意发表于 2013-6-18 21:17
仿形不行吗？指有效圈的有效部位。

那个导磁体装上去，导磁体就会使工件内壁与铜管隔离出一个感应温度上不去的地带。。。
您说的仿形是怎么样的？

龟山淬火 · 发表于 2013-6-18 21:24:15

JOYO 发表于 2013-6-18 21:14
铜管弧度外侧，在第二幅图，黑色带上面那圈发白的地方。夹角位置。

白色的位置是淬火的好活啊

吉祥如意 · 发表于 2013-6-18 21:26:02

JOYO 发表于 2013-6-18 21:22
那个导磁体装上去，导磁体就会使工件内壁与铜管隔离出一个感应温度上不去的地带。。。
您说的仿形是怎么 ...

导磁体可以在砂轮上磨制成任意形状的。只是小心点，注意磨量即可。

小袁 · 发表于 2013-6-18 21:29:29

龟山淬火发表于 2013-6-18 21:24
白色的位置是淬火的好活啊

我表达的不够准确

，那个内壁与我要表淬的台阶形成的90°夹角的位置。
那个导磁体装上去，导磁体就会使工件内壁与铜管隔离出一个感应温度上不去的地带。。。
那个只有15MM宽的白色位置啊....

龟山淬火 · 发表于 2013-6-18 21:30:26

是徐州的导磁体，易碎

excellence · 发表于 2013-6-18 21:45:02

JOYO 发表于 2013-6-18 21:29
我表达的不够准确，那个内壁与我要表淬的台阶形成的90°夹角的位置。
那个导磁体装上去，导磁体就会使 ...

这种结构的感应器不可避免地会出现软带，建议采用类似齿轮沿齿沟淬火的感应器结构。仅供参考。

小袁 · 发表于 2013-6-18 23:10:32

excellence 发表于 2013-6-18 21:45
这种结构的感应器不可避免地会出现软带，建议采用类似齿轮沿齿沟淬火的感应器结构。仅供参考。 ...

有图嘛？发来看看，类似齿轮沿齿沟淬火的感应器结构的感应圈我没见过....{:soso_e127:}

喜欢上岸的鱼 · 发表于 2013-6-19 09:05:33

淬齿侧的感应器龟山版主在感应器图片里有，你找找。我个人觉得这个夹角的过渡区很难避免。为什么感应器要做成弧度的呢？做成我那样干平面的不行吗，这样也许可以减少过渡区。

喜欢上岸的鱼 · 发表于 2013-6-19 09:06:30

借此帖问下龟山版主，哪的导磁体不容易碎呢？

龟山淬火 · 发表于 2013-6-19 09:38:08

喜欢上岸的鱼发表于 2013-6-19 09:06
借此帖问下龟山版主，哪的导磁体不容易碎呢？

这个1978是行家，还有那个兰雪仁。

小袁 · 发表于 2013-6-19 09:46:36

喜欢上岸的鱼发表于 2013-6-19 09:05
淬齿侧的感应器龟山版主在感应器图片里有，你找找。我个人觉得这个夹角的过渡区很难避免。为什么感应器要做 ...

鱼哥啊！就是和上次跟你说的一样啊！电压上到360，感应区的温度起不来啊！后面做成弧度的就可以了。

随风飘飘 · 发表于 2013-6-19 17:14:00

龟山淬火发表于 2013-6-18 21:24
白色的位置是淬火的好活啊

感应器反过来，在加工内侧的对称的另一端不知会产生同样的效果，还是比现在的效果好！

小袁 · 发表于 2013-6-19 17:59:05

随风飘飘发表于 2013-6-19 17:14
感应器反过来，在加工内侧的对称的另一端不知会产生同样的效果，还是比现在的效果好！ ...

言之有理，不过那个工件已经做完了，下次有机会再试试。

随风飘飘 · 发表于 2013-6-19 18:01:39

JOYO 发表于 2013-6-19 17:59
言之有理，不过那个工件已经做完了，下次有机会再试试。

如果反过来加工是不是，变压器链接感应器的向外磁力线会不会减小。
