来看看裂纹源在哪

落水残阳 · 发表于 2016-11-25 18:32:12

本帖最后由落水残阳于 2016-11-26 17:22 编辑

他山之石。

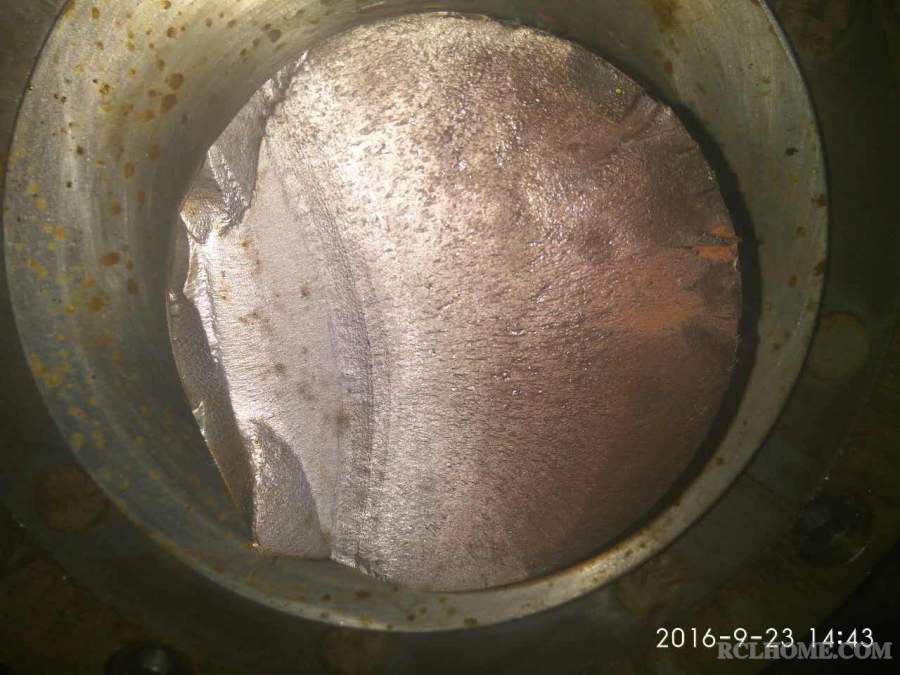

据说这是某根轴，42CrMo材质，最小直径98mm，受轴向拉力1721906N，工作频率5分钟一次。
问裂纹源在哪

cnszgong · 发表于 2016-11-25 18:46:20

本帖最后由 cnszgong 于 2016-11-25 20:26 编辑

更正一下:
第一张照片的右边.

sheyingyong · 发表于 2016-11-26 08:02:05

断裂面最低的处

阳极君 · 发表于 2016-11-26 08:23:29

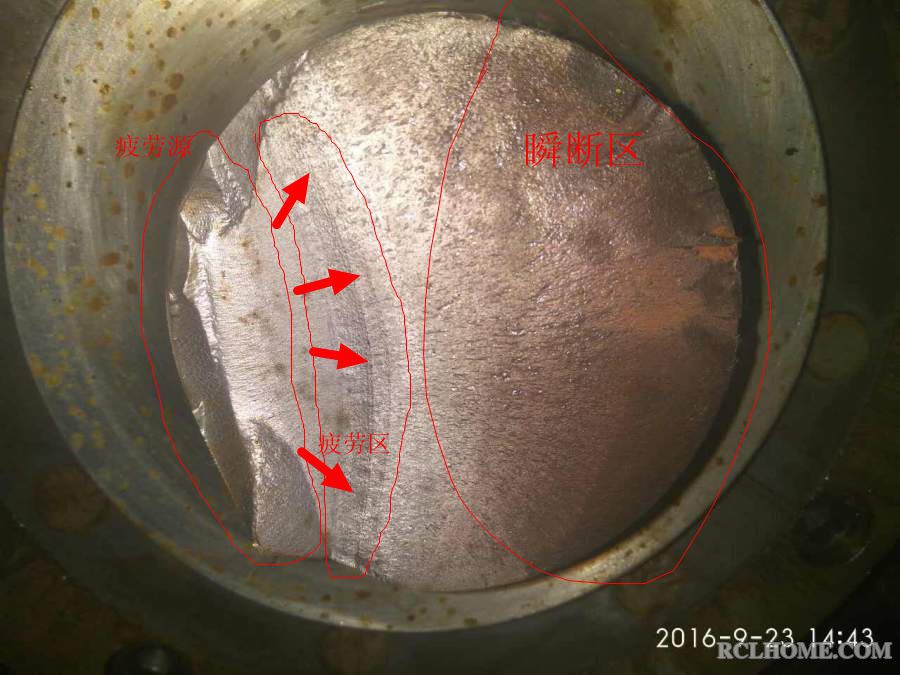

疲劳裂纹的裂纹大多数萌生在试件表面，疲劳源一般在最亮的那片区域

阳极君 · 发表于 2016-11-26 08:44:21

疲劳区可能不只一个，但都在那个区域，红色箭头为裂纹扩展方向

Kiyogear · 发表于 2016-11-26 09:37:57

疲劳源见图片

Kiyogear · 发表于 2016-11-26 09:42:40

从楼主介绍，说明存在偏心拉伸载荷。可以考虑连接法兰的不垂直等。。。。

Kiyogear · 发表于 2016-11-26 09:44:59

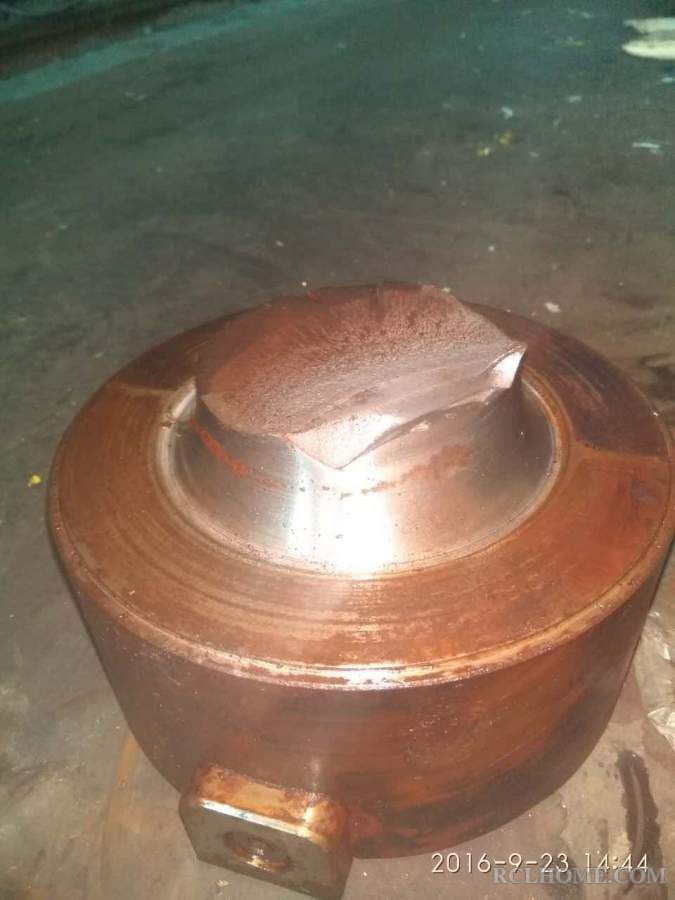

第二幅图像中轴向的缺口可能是夹杂物或缺陷位置。Ex。发纹，用塔形试验检测的缺陷

落水残阳 · 发表于 2016-11-26 17:17:12

cnszgong 发表于 2016-11-25 18:46
更正一下:
第一张照片的右边.

怎么改看法了呢？

落水残阳 · 发表于 2016-11-26 17:17:56

sheyingyong 发表于 2016-11-26 08:02
断裂面最低的处

这是什么依据？左边还是右边，几点钟方向？

cnszgong · 发表于 2016-11-26 17:20:07

落水残阳发表于 2016-11-26 17:17
怎么改看法了呢？

不是改看法了，而是一开始写错了。
现在写的就是我的看法。

清淡 · 发表于 2016-11-28 11:12:37

Kiyogear 发表于 2016-11-26 09:37
疲劳源见图片

我也觉得是这样的。

小小丑 · 发表于 2016-11-28 11:30:51

第一图，最左，三块崩刃中的最大一块中间位置，有一个三角旗形。貌似夹杂或者初始破损的断裂源。不懂乱说，错了勿怪。

小小丑 · 发表于 2016-11-28 11:34:31

第一次崩裂，引发旁边一次小崩裂，后续又来两次中等崩裂，最后裂纹汇合形成大的疲劳区。个人意见，不足为凭。

身在此山 · 发表于 2016-12-11 23:28:47

Kiyogear 发表于 2016-11-26 09:37
疲劳源见图片

同样看法

LeoMet · 发表于 2017-1-14 21:56:36

本帖最后由 LeoMet 于 2017-1-14 21:59 编辑

老先生的看法 ......................

身在此山 · 发表于 2017-1-18 10:49:26

本帖最后由身在此山于 2017-1-18 14:11 编辑

LeoMet 发表于 2017-1-14 21:56
老先生的看法 ......................

判断依据为何，愿闻其详？

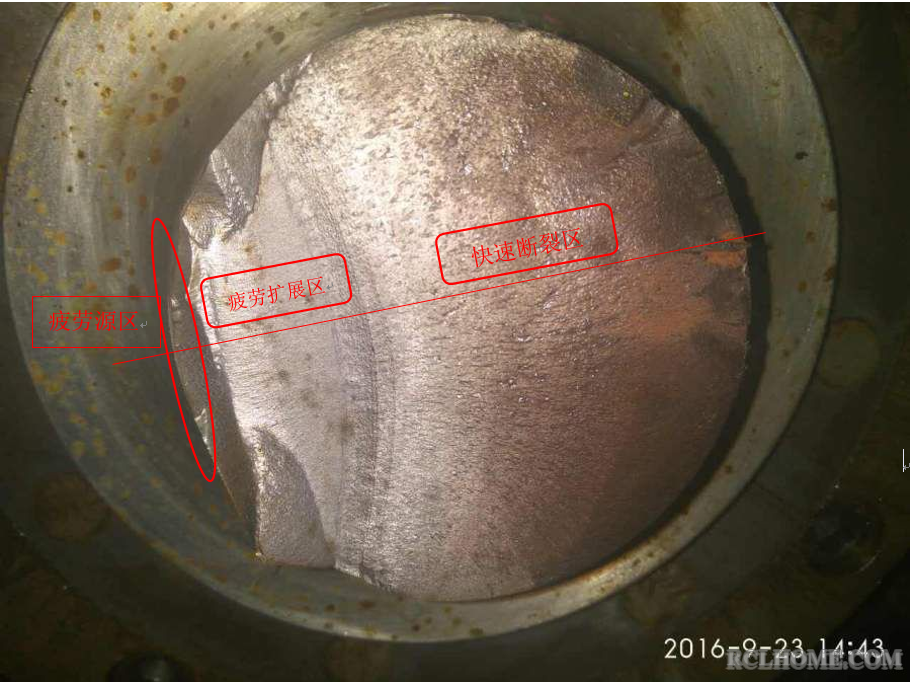

大胆揣测：断口氧化色的深浅是本例中您判断裂源的依据之一吗？

龙虾 · 发表于 2017-1-18 11:12:11

LeoMet 发表于 2017-1-14 21:56
老先生的看法 ......................

感觉应该是这样的，但解释不了贝型扩展纹弧度方向。老先生能解释一下吗？谢谢

落水残阳 · 发表于 2017-1-19 17:33:47

LeoMet 发表于 2017-1-14 21:56
老先生的看法 ......................

agree with you.

身在此山 · 发表于 2017-2-23 10:09:36

龙虾发表于 2017-1-18 11:12
感觉应该是这样的，但解释不了贝型扩展纹弧度方向。老先生能解释一下吗？谢谢 ...

就现象说原因式的通用解释：裂纹沿工件边缘的扩展速度大于中心区裂纹扩展速度，贝纹呈凹状；反之，呈凸状；相同，则呈平直状。
个人拙见，抛砖引玉。以“老”先生现身讲道为准！

Francois · 发表于 2017-2-23 15:37:04

LeoMet 发表于 2017-1-14 21:56
老先生的看法 ......................

我也同意老先生的看法，最后瞬断区为应为剪切唇，不太可能是光滑的平面。最准确的是做SEM 。
