20CrMnTi齿轮失效件

[复制链接]

签到天数: 72 天

[LV.6]常住居民II

38

主题

240

回帖

901

积分

热处理助工

积分
901
发表于 2016-5-13 21:05:25 | 显示全部楼层 |阅读模式
本帖最后由 鲍武魁 于 2016-5-13 21:19 编辑

失效齿轮表面硬度HRC54 心部硬度HRC42,20CrMnTi渗碳。表面磨损严重,专家们分析一下原因:渗层0.5

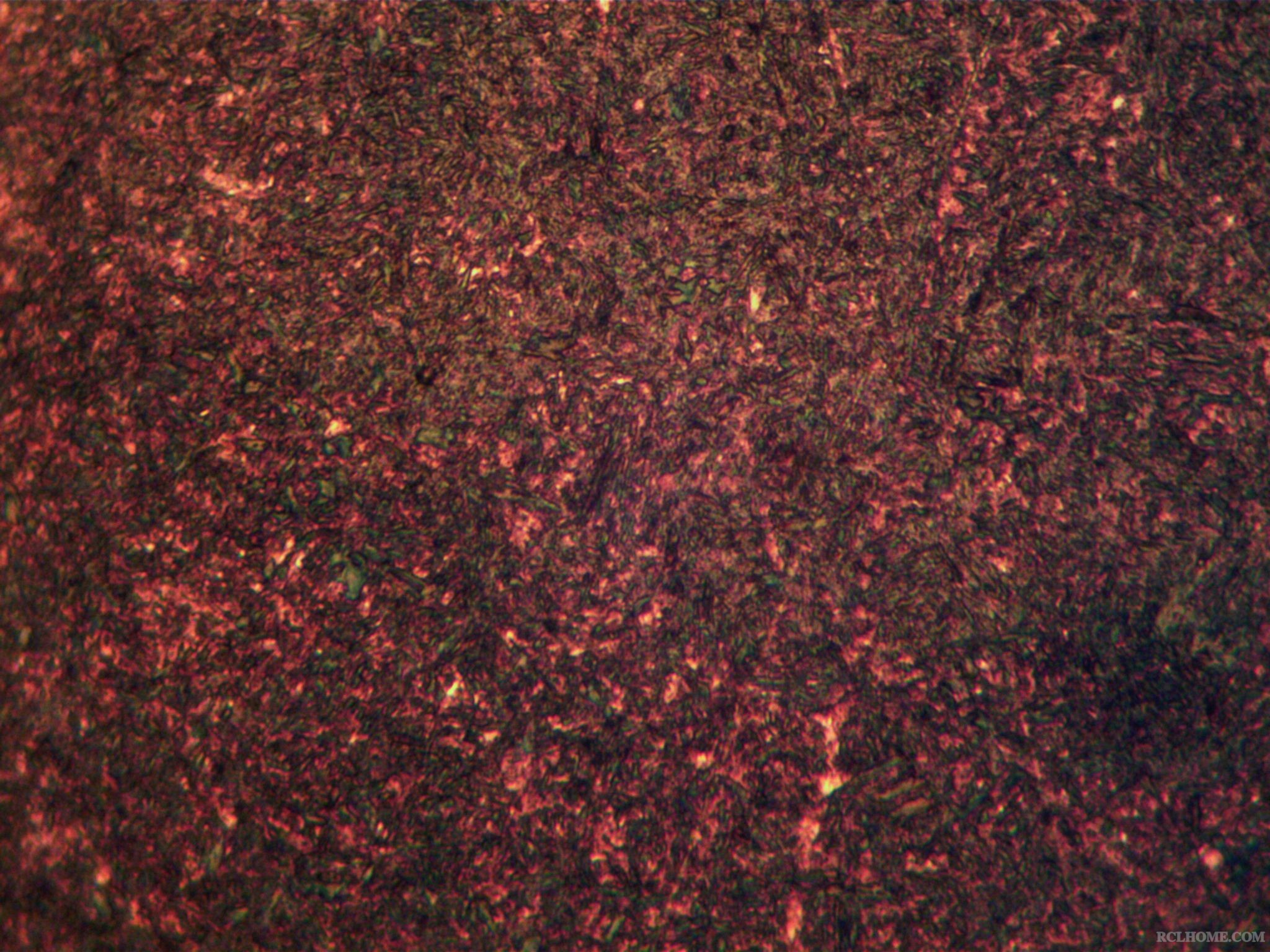

心部100X

心部100X

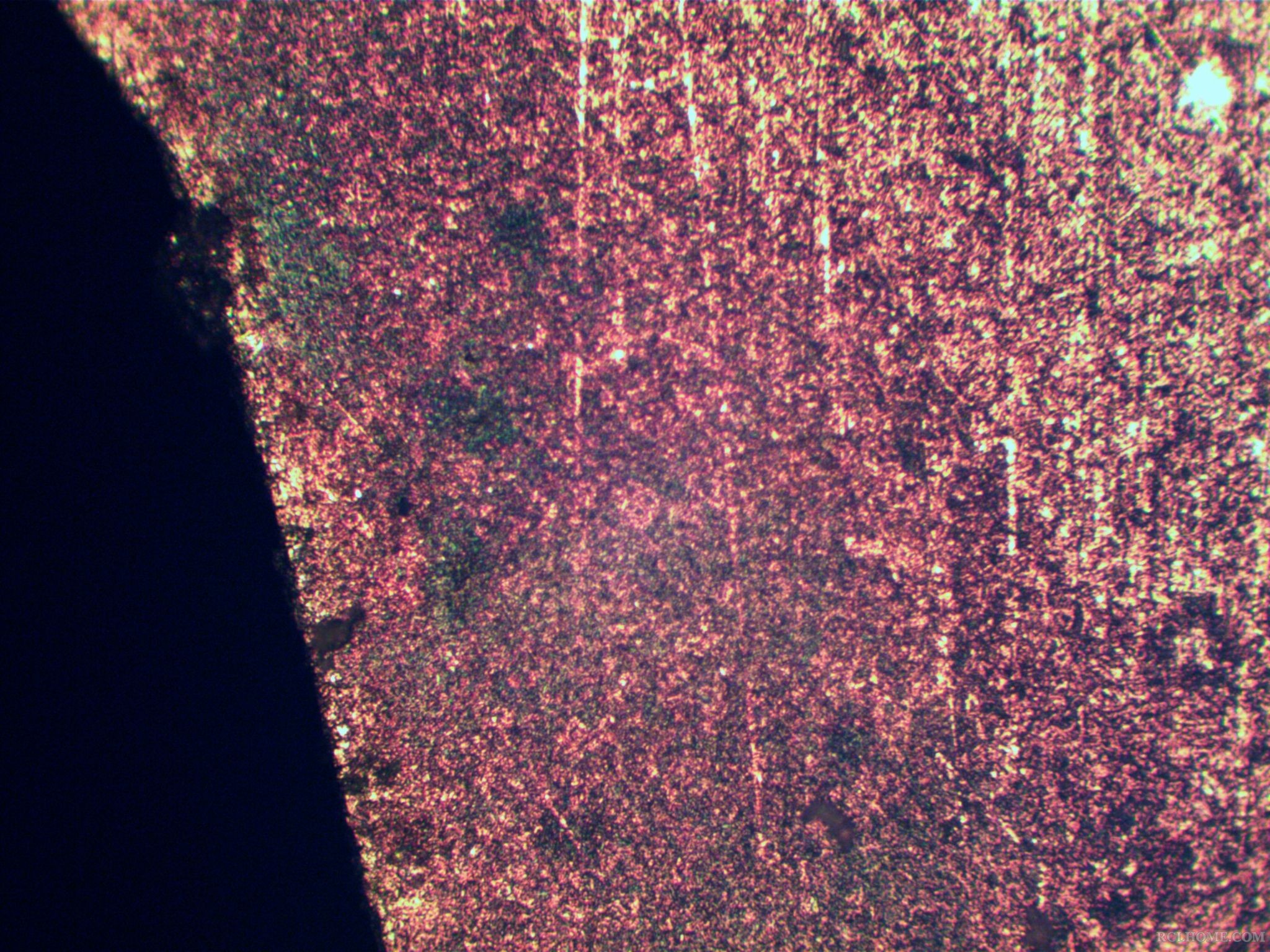

表面100X

表面100X

表面400X

表面400X

心部400X

心部400X

打赏楼主

取消

感谢您的支持,我会继续努力的!

扫码支持
扫码打赏,你说多少就多少

打开支付宝扫一扫,即可进行扫码打赏哦

回复

使用道具 举报

签到天数: 1735 天

[LV.Master]伴坛终老

339

主题

1万

回帖

3万

积分

热处理元老

积分
37540
发表于 2016-5-13 21:43:46 | 显示全部楼层
本帖最后由 cnszgong 于 2016-5-13 21:48 编辑

模数多少?
请提供失效件失效部位的宏观照片。
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 299 天

[LV.8]以坛为家I

186

主题

1055

回帖

4508

积分

热处理高工

积分
4508
发表于 2016-5-14 07:41:48 | 显示全部楼层
试样做的不够好,痕迹多
回来了,好久不回家了
回复

使用道具 举报

签到天数: 72 天

[LV.6]常住居民II

38

主题

240

回帖

901

积分

热处理助工

积分
901
 楼主| 发表于 2016-5-14 09:12:39 | 显示全部楼层
本帖最后由 鲍武魁 于 2016-5-14 09:16 编辑
cnszgong 发表于 2016-5-13 21:43
模数多少?
请提供失效件失效部位的宏观照片。

外齿M3内齿M1.5磨损严重,无断裂

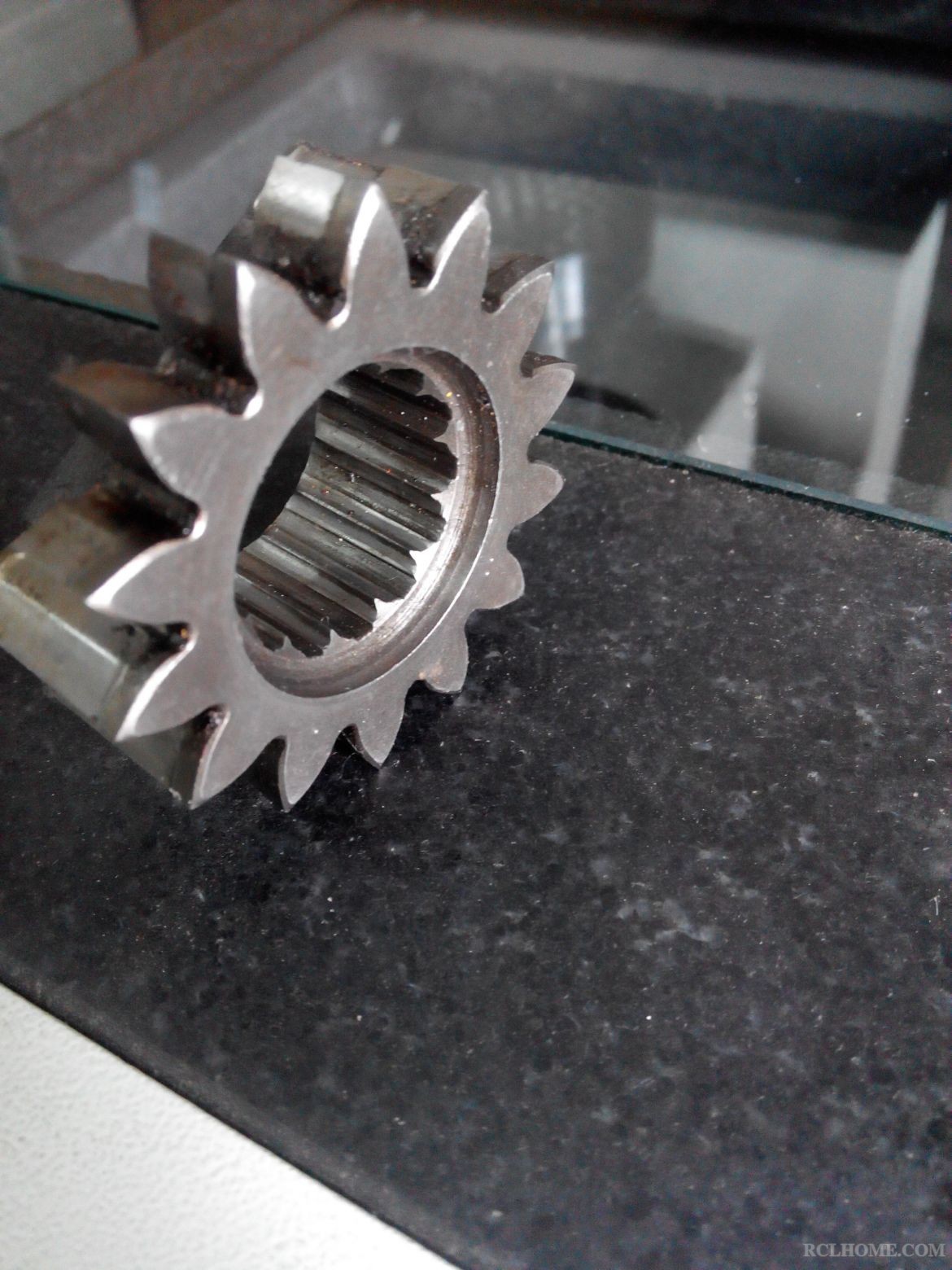

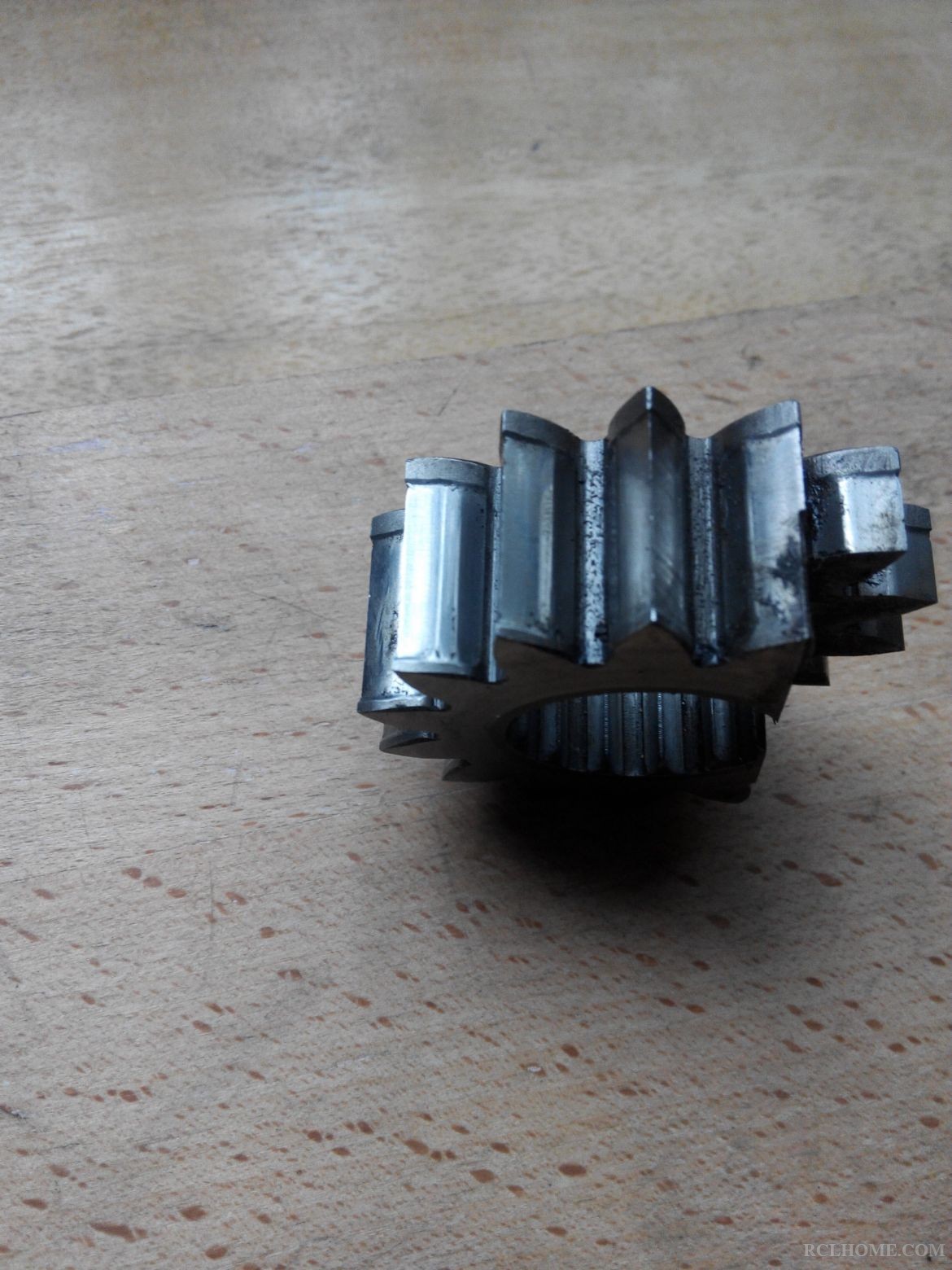

外齿面磨损约0.5mm

外齿面磨损约0.5mm

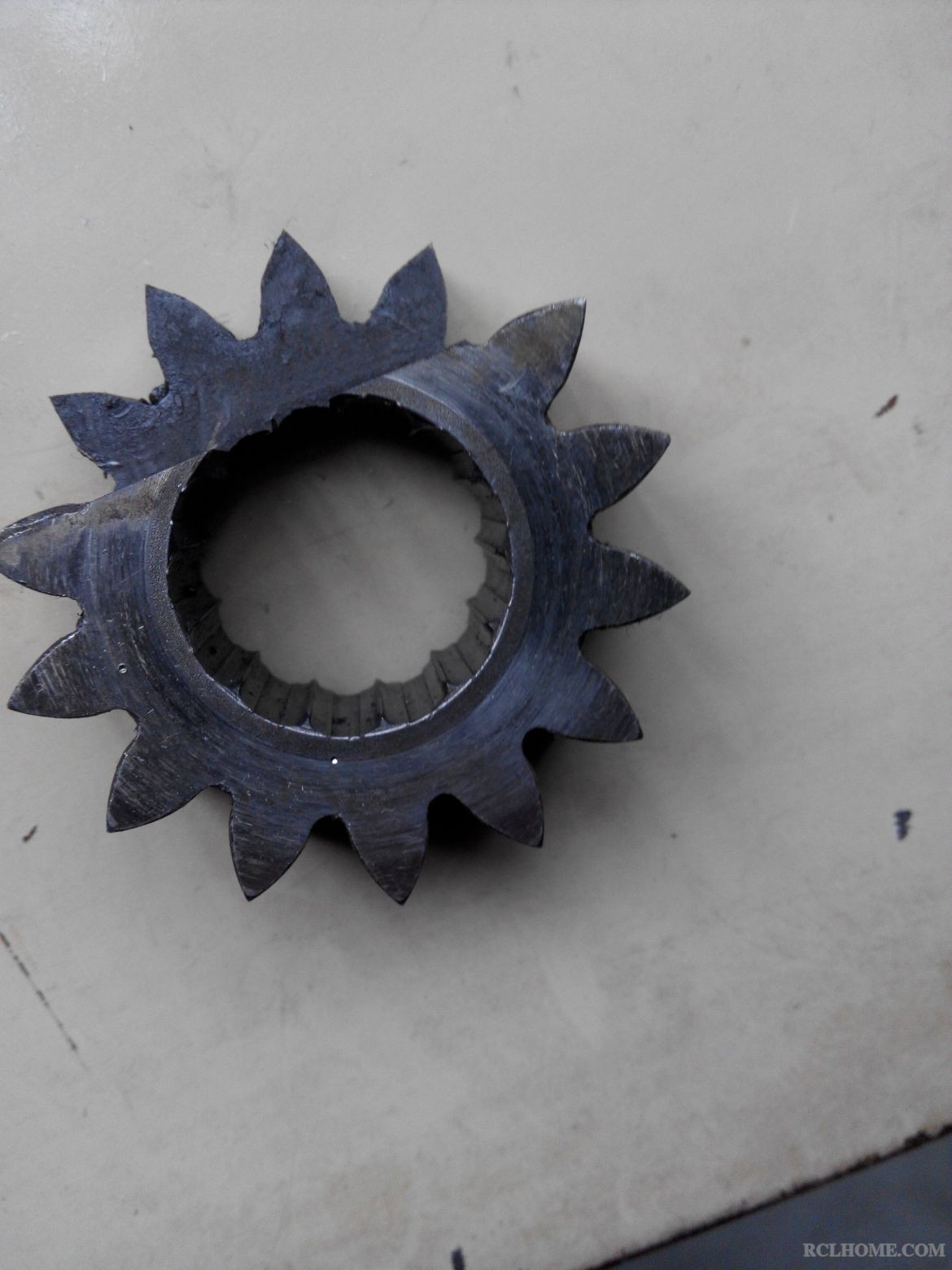

内齿几乎磨光

内齿几乎磨光

内齿几乎磨光

内齿几乎磨光
回复

使用道具 举报

签到天数: 3 天

[LV.2]偶尔看看I

17

主题

497

回帖

1740

积分

热处理工程师

积分
1740
发表于 2016-5-14 12:07:48 来自手机 | 显示全部楼层
鲍武魁 发表于 2016-5-14 09:12
外齿M3内齿M1.5磨损严重,无断裂

你这0.5是渗碳层还是有效硬化层?
回复

使用道具 举报

签到天数: 72 天

[LV.6]常住居民II

38

主题

240

回帖

901

积分

热处理助工

积分
901
 楼主| 发表于 2016-5-14 12:37:57 | 显示全部楼层
心沐长风 发表于 2016-5-14 12:07
你这0.5是渗碳层还是有效硬化层?

是渗碳层,金相看的
回复

使用道具 举报

签到天数: 72 天

[LV.6]常住居民II

38

主题

240

回帖

901

积分

热处理助工

积分
901
 楼主| 发表于 2016-5-14 12:43:01 | 显示全部楼层
心沐长风 发表于 2016-5-14 12:07
你这0.5是渗碳层还是有效硬化层?

渗层来了。。。。。。。。。。

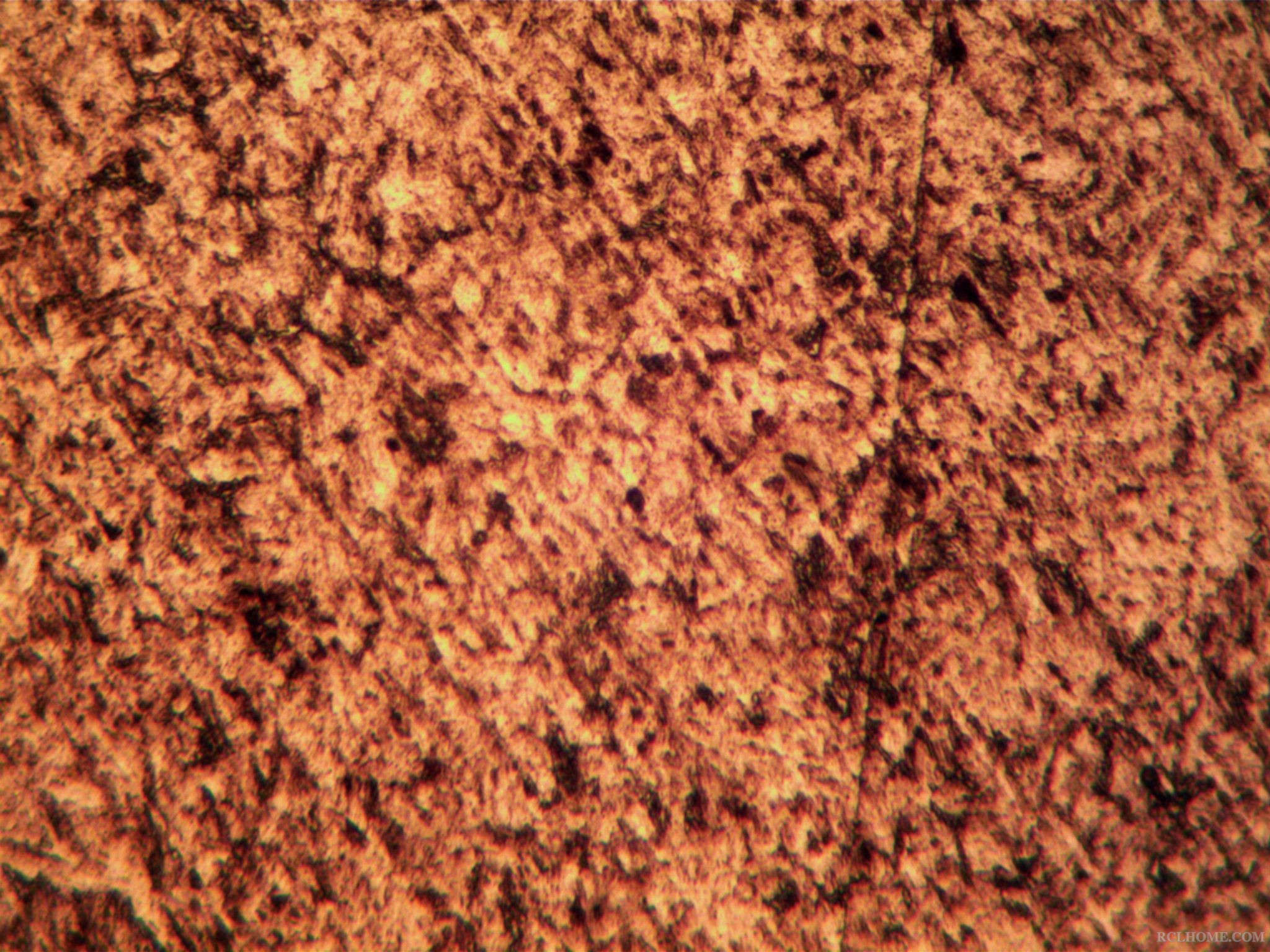

渗层100倍

渗层100倍
回复

使用道具 举报

签到天数: 1735 天

[LV.Master]伴坛终老

339

主题

1万

回帖

3万

积分

热处理元老

积分
37540
发表于 2016-5-14 14:14:40 | 显示全部楼层
3模数有效硬化层在0.6~1.0mmHRC50,1.5模数有效硬化层在0.25~0.5mmHRC50左右。
金相法得到的深度一般比有效硬化层深小。
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 1735 天

[LV.Master]伴坛终老

339

主题

1万

回帖

3万

积分

热处理元老

积分
37540
发表于 2016-5-14 14:14:41 | 显示全部楼层
本帖最后由 cnszgong 于 2016-5-14 21:21 编辑

3模数有效硬化层在0.6~1.0mmHRC50,1.5模数有效硬化层在0.25~0.5mmHRC50左右。
金相法得到的深度一般比有效硬化层深大。所以实际的有效硬化层可能小于0.5。
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 3 天

[LV.2]偶尔看看I

17

主题

497

回帖

1740

积分

热处理工程师

积分
1740
发表于 2016-5-14 19:40:19 来自手机 | 显示全部楼层
鲍武魁 发表于 2016-5-14 12:37
是渗碳层,金相看的

看龚工的回复,你这齿轮的渗层偏浅。
回复

使用道具 举报

签到天数: 72 天

[LV.6]常住居民II

38

主题

240

回帖

901

积分

热处理助工

积分
901
 楼主| 发表于 2016-5-15 12:18:26 | 显示全部楼层
心沐长风 发表于 2016-5-14 19:40
看龚工的回复,你这齿轮的渗层偏浅。

那也不至于磨损这么严重啊

回复

使用道具 举报

签到天数: 72 天

[LV.6]常住居民II

38

主题

240

回帖

901

积分

热处理助工

积分
901
 楼主| 发表于 2016-5-15 12:19:08 | 显示全部楼层
心沐长风 发表于 2016-5-14 19:40
看龚工的回复,你这齿轮的渗层偏浅。

那也不至于磨损这么严重啊

回复

使用道具 举报

签到天数: 262 天

[LV.8]以坛为家I

29

主题

946

回帖

3824

积分

热处理高工

积分
3824
发表于 2016-5-16 21:57:18 来自手机 | 显示全部楼层
看表面是否是内氧化?
回复

使用道具 举报

签到天数: 605 天

[LV.9]以坛为家II

44

主题

1967

回帖

6684

积分

热处理高工

积分
6684
QQ
发表于 2016-5-17 01:55:20 | 显示全部楼层
那可能磨损就有这么严重
人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 4 天

[LV.2]偶尔看看I

1

主题

6

回帖

37

积分

热处理新手

积分
37
发表于 2016-5-17 13:35:30 | 显示全部楼层
深层偏浅,表面硬度应该是偏低的
。。。
回复

使用道具 举报

签到天数: 1735 天

[LV.Master]伴坛终老

339

主题

1万

回帖

3万

积分

热处理元老

积分
37540
发表于 2016-5-17 13:57:50 | 显示全部楼层
鲍武魁 发表于 2016-5-14 09:12
外齿M3内齿M1.5磨损严重,无断裂

内孔技术要求怎么样?
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 1121 天

[LV.10]以坛为家III

135

主题

5612

回帖

2万

积分

版主

积分
20982
发表于 2016-5-17 19:57:24 | 显示全部楼层
鲍武魁 发表于 2016-5-14 12:37
是渗碳层,金相看的

建议用硬度法。  渗碳层只有0.5那么硬化层深度就肯定小于0.5了。
平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 132 天

[LV.7]常住居民III

51

主题

2991

回帖

7387

积分

热处理高工

积分
7387
发表于 2016-5-29 10:43:16 | 显示全部楼层
yotta 发表于 2016-5-17 13:35
深层偏浅,表面硬度应该是偏低的

表面硬度和渗层好像没有什么关系
回复

使用道具 举报

签到天数: 3 天

[LV.2]偶尔看看I

17

主题

497

回帖

1740

积分

热处理工程师

积分
1740
发表于 2016-5-29 12:03:15 来自手机 | 显示全部楼层
Adam 发表于 2016-5-29 10:43
表面硬度和渗层好像没有什么关系

应该还是有关系的吧,我现在遇到一个产品,要求硬化层0.3---0.5,表面硬度58---62HRC。材料是20CrMo
回复

使用道具 举报

签到天数: 505 天

[LV.9]以坛为家II

54

主题

4439

回帖

1万

积分

热处理总工

积分
10557
发表于 2016-8-28 16:55:17 | 显示全部楼层
心沐长风 发表于 2016-5-29 12:03
应该还是有关系的吧,我现在遇到一个产品,要求硬化层0.3---0.5,表面硬度58---62HRC。材料是20CrMo ...

是不是碳浓度太高了,齿崩了,
回复

使用道具 举报

签到天数: 505 天

[LV.9]以坛为家II

54

主题

4439

回帖

1万

积分

热处理总工

积分
10557
发表于 2016-8-28 16:56:13 | 显示全部楼层
鲍武魁 发表于 2016-5-15 12:19
那也不至于磨损这么严重啊

是不是碳化物太多,齿崩掉了
回复

使用道具 举报
