大家探讨一下这个产品的感应淬火难度何在?

[复制链接]

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
发表于 2016-3-4 17:11:13 | 显示全部楼层 |阅读模式

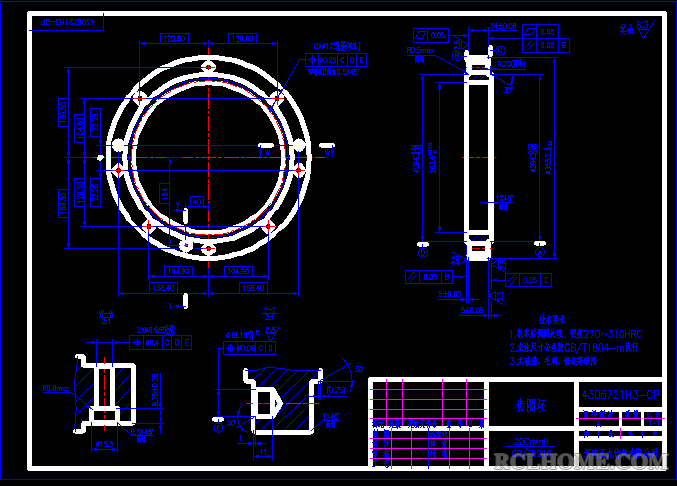

            如题,看附件(QQ截图),如果采用一发法高频感应淬火,所需设备功率多大?如果采用中频感应加热电源加热、通用立式淬火机床,选择连续移动扫描式加热淬火,则淬硬层深度能否有望达到技术要求?所需加热电源功率?

评分

参与人数 1威望 +4 金钱 +40 贡献 +4 收起 理由
龟山淬火 + 4 + 40 + 4

查看全部评分

打赏楼主

取消

感谢您的支持,我会继续努力的!

扫码支持
扫码打赏,你说多少就多少

打开支付宝扫一扫,即可进行扫码打赏哦

该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 592 天

[LV.9]以坛为家II

25

主题

1310

回帖

4859

积分

热处理高工

积分
4859
发表于 2016-3-4 19:21:20 | 显示全部楼层
这。。。。。 不知道啊老孤。铸造的来学习啦
回复

使用道具 举报

签到天数: 369 天

[LV.9]以坛为家II

16

主题

552

回帖

3495

积分

热处理高工

积分
3495
发表于 2016-3-5 08:44:46 | 显示全部楼层
坐等专家来教学,希望专家在解说的时候可以把计算过程简单写一下,学习一下,谢谢
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2016-3-5 09:21:18 来自手机 | 显示全部楼层

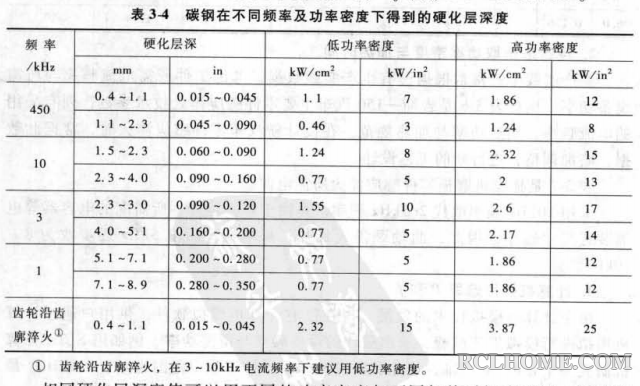

表面能量用一发法是|一3KW/平方厘米。没核实,可查热处理手册。
回复

使用道具 举报

签到天数: 1622 天

[LV.Master]伴坛终老

57

主题

2791

回帖

1万

积分

热处理总工

积分
16616
发表于 2016-3-5 13:11:20 | 显示全部楼层
齿根0.5-1mm中频干会不会厚了呀
那些孔需要通水冷却么
这活的重点可能就是变形量了
没接触过这类产品,还有图得粗线调细了才看得清好费眼
人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2016-3-6 10:22:35 | 显示全部楼层
腊月寒沫 发表于 2016-3-5 13:11
齿根0.5-1mm中频干会不会厚了呀
那些孔需要通水冷却么
这活的重点可能就是变形量了

          “齿根0.5-1mm中频干会不会厚了呀”,这正是老孤的担心啊
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2016-3-7 16:21:38 | 显示全部楼层
这个主题大家不感兴趣乎?
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1622 天

[LV.Master]伴坛终老

57

主题

2791

回帖

1万

积分

热处理总工

积分
16616
发表于 2016-3-7 17:12:23 | 显示全部楼层
孤鸿踏雪 发表于 2016-3-7 16:21
这个主题大家不感兴趣乎?

一是图有点模糊
二是功率这东西跟感应器效率关系不小,我在日常中调试不会去计算,都是低功率,短时间试下。看表面氧化色再调整。跟孤版的活不一样,说不上话
人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2016-3-7 17:36:41 | 显示全部楼层
腊月寒沫 发表于 2016-3-7 17:12
一是图有点模糊
二是功率这东西跟感应器效率关系不小,我在日常中调试不会去计算,都是低功率,短时间试 ...

         看来我俩的解题思路不谋而合!但问题的关键是,目前我们来做这个产品,现有的设备能不能担此重任的问题,这就需要预测了,否则化了不少钱做出感应器来,最终因为设备不能担此重任,那就摊上事儿了
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2016-3-18 17:19:22 | 显示全部楼层
           继续顶起,大家继续关注!
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2016-3-18 17:36:53 | 显示全部楼层
本帖最后由 孤鸿踏雪 于 2016-3-19 09:07 编辑
龟山淬火 发表于 2016-3-5 09:21
表面能量用一发法是|一3KW/平方厘米。没核实,可查热处理手册。

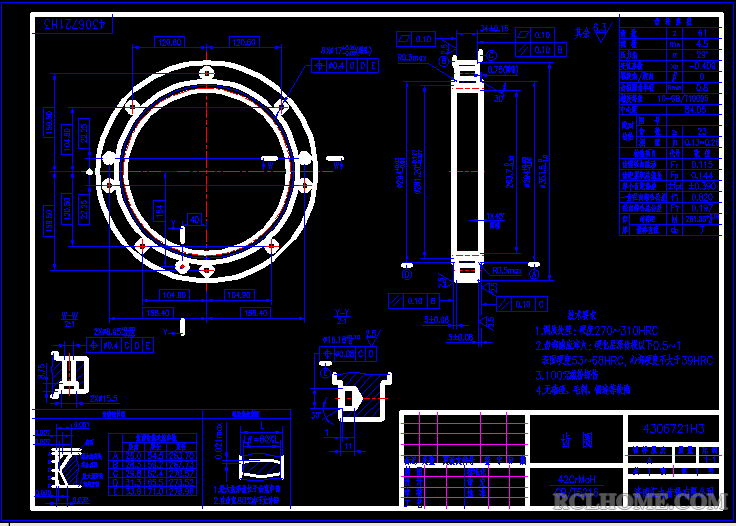

       这个内齿圈的齿顶圆直径为Ф263.7mm=Ф26.37cm,齿圈高度44mm=4.4cm,若采用一发法淬火,其一次加热面积应为S=2×3.14×1/2(26.37)×4.4=364.5平方厘米,功率=3×364.5=1093.5KW???
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1622 天

[LV.Master]伴坛终老

57

主题

2791

回帖

1万

积分

热处理总工

积分
16616
发表于 2016-3-18 19:15:24 | 显示全部楼层
孤鸿踏雪 发表于 2016-3-18 17:36
这个内齿圈的齿顶圆直径为Ф263.7mm=Ф26.37cm,齿圈高度44mm=4.4cm,若采用一发法淬火,其一次加 ...

孤版忽略了单位是立方厘米
人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2016-3-19 09:06:37 | 显示全部楼层
腊月寒沫 发表于 2016-3-18 19:15
孤版忽略了单位是立方厘米

          怎么会是立方厘米呢?内齿圈展开应该是长方形,长度就是原来的齿圈顶圆的周长,宽度为齿圈高度,即面积为:2×3.14×(1/2)×26.37cm×4.4cm=364.5平方厘米
          再按照龟版提供的比功率3KW/平方厘米,计算一次加热实际所需功率:3KW/平方厘米×364.5平方厘米=1093.5KW?
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1622 天

[LV.Master]伴坛终老

57

主题

2791

回帖

1万

积分

热处理总工

积分
16616
发表于 2016-3-19 10:20:48 | 显示全部楼层
孤鸿踏雪 发表于 2016-3-19 09:06
怎么会是立方厘米呢?内齿圈展开应该是长方形,长度就是原来的齿圈顶圆的周长,宽度为齿圈高度 ...

呀,刚去查了下,功率密度单位没有问题。我看错到折算功率密度了


人之心胸,多欲则窄,寡欲则宽。
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2016-3-19 19:44:27 | 显示全部楼层
教条主义有时害死人,杨老弟不要中招啊。
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2016-3-20 10:23:38 | 显示全部楼层
龟山淬火 发表于 2016-3-19 19:44
教条主义有时害死人,杨老弟不要中招啊。

         中不了招的!
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 108 天

[LV.6]常住居民II

9

主题

414

回帖

2432

积分

热处理工程师

积分
2432
QQ
发表于 2016-3-21 15:09:00 | 显示全部楼层
孤鸿踏雪 发表于 2016-3-18 17:36
这个内齿圈的齿顶圆直径为Ф263.7mm=Ф26.37cm,齿圈高度44mm=4.4cm,若采用一发法淬火,其一次加 ...

不知道你愿意听我说不,可以做。有点儿不好调。
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2016-3-21 16:51:44 | 显示全部楼层
长江 发表于 2016-3-21 15:09
不知道你愿意听我说不,可以做。有点儿不好调。

        愿闻其详,悉听赐教
