高频后花键鼓包

刹那芳华

如题：材料50钢，外花键，扫描式淬火！硬化层2.5-5mm，感应淬火开始位置鼓包！长大0.04mm；各位专家有好的解决办法吗？

腊月寒沫

带图才好说。。。。

刹那芳华

右侧花键为淬火起始端！淬火开始位置鼓起来了0.04mm

腊月寒沫

刹那芳华 发表于 2015-12-17 22:33
右侧花键为淬火起始端！淬火开始位置鼓起来了0.04mm

其余位置有变大么

刹那芳华

其余位置没有

搬运工

刹那芳华 发表于 2015-12-17 23:02
其余位置没有

是新产品吗？

搬运工

刹那芳华 发表于 2015-12-17 23:02
其余位置没有

需要了解更多的一些信息，可能需要去现场看具体情况。

腊月寒沫

硬层深度在要求的上限还是下限
好像蛮厚的样子

LINFHAO

起始位置过热造成的，感应参数没有调试好。

shaod

你可以从左侧开始··················

LINFHAO

从左侧开始也会出现，那样R角位置，淬火会出现问题的。淬火顺序没有问题。

孤鸿踏雪

刹那芳华 发表于 2015-12-17 22:33
右侧花键为淬火起始端！淬火开始位置鼓起来了0.04mm

是不是也进行了重复淬火？

孤鸿踏雪

刹那芳华 发表于 2015-12-17 22:33
右侧花键为淬火起始端！淬火开始位置鼓起来了0.04mm

看看这个http://www.rclhome.net/forum.php ... 16859&fromuid=8帖

龟山淬火

如果进行试淬，每淬一次，直径会变粗一点，淬到六次后再无变化。

刹那芳华

搬运工 发表于 2015-12-17 23:30
是新产品吗？

新品开发，最近一直调试都存在这个问题

刹那芳华

搬运工 发表于 2015-12-17 23:52
需要了解更多的一些信息，可能需要去现场看具体情况。

重庆这边！吉版来过我们公司

刹那芳华

腊月寒沫 发表于 2015-12-18 00:32
硬层深度在要求的上限还是下限
好像蛮厚的样子

做在下限的

刹那芳华

孤鸿踏雪 发表于 2015-12-18 08:37
是不是也进行了重复淬火？

没有，一次感应淬火

搬运工

刹那芳华 发表于 2015-12-18 10:14
做在下限的

这个鼓起的包长度方向的范围？
是跨棒距+0，04mm吗？

刹那芳华

搬运工 发表于 2015-12-18 10:20
这个鼓起的包长度方向的范围？
是跨棒距+0，04mm吗？

跨棒距长大0.04

腊月寒沫

刹那芳华 发表于 2015-12-18 10:14
做在下限的

起始端出现这个问题那终止端的花键有问题么
或许跟冷却过度有关。扫描淬火后起始位置的冷却时间是最长的
可以先比较两端花键的硬度差距
这个扫描的做得也不好左侧台阶估计过热明显
花键的加工方式是哪种

搬运工

刹那芳华 发表于 2015-12-18 10:18
没有，一次感应淬火

请准确标明出现变形的那一段的位置？

搬运工

刹那芳华 发表于 2015-12-18 10:25
跨棒距长大0.04

整个这一段，其他位置没有，很有规律的变形，对吗？

刹那芳华

搬运工 发表于 2015-12-18 10:28
整个这一段，其他位置没有，很有规律的变形，对吗？

file:///C:/Documents%20and%20Settings/gscom025/桌面/1.p   是的

搬运工

是不是右面花键这整个一段？请确认。

刹那芳华

搬运工 发表于 2015-12-18 10:33
是不是右面花键这整个一段？请确认。

都是这样有规律的变化，就是变化量有时大一点，有时小一点

搬运工

刹那芳华 发表于 2015-12-18 10:32
是的

如果很稳定的出现这个情况，修改图纸设计尺寸是最便捷的方法。
你认为可以试试吗？

刹那芳华

腊月寒沫 发表于 2015-12-18 10:25
起始端出现这个问题那终止端的花键有问题么
或许跟冷却过度有关。扫描淬火后起始位置的冷却时间是最长的
...

台阶位置处理的也不好，台阶R角要求和直线位置要求一样2.5-5mm，现在是达不到要求的

刹那芳华

腊月寒沫 发表于 2015-12-18 10:25
起始端出现这个问题那终止端的花键有问题么
或许跟冷却过度有关。扫描淬火后起始位置的冷却时间是最长的
...

花键终止端没有这个问题

刹那芳华

搬运工 发表于 2015-12-18 10:35
如果很稳定的出现这个情况，修改图纸设计尺寸是最便捷的方法。
你认为可以试试吗？ ...

花键加工方式是搓齿，调整不了了，只能整体加大或整体缩小！

搬运工

刹那芳华 发表于 2015-12-18 10:32
是的

这一部分的涨缩情况呢？

搬运工

刹那芳华 发表于 2015-12-18 10:38
花键加工方式是搓齿，调整不了了，只能整体加大或整体缩小！

之前我以为整个右边花键部分是均匀的涨大0.04mm呢。

搬运工

目前各段的硬化层深度情况？

刹那芳华

搬运工 发表于 2015-12-18 10:41
这一部分的涨缩情况呢？

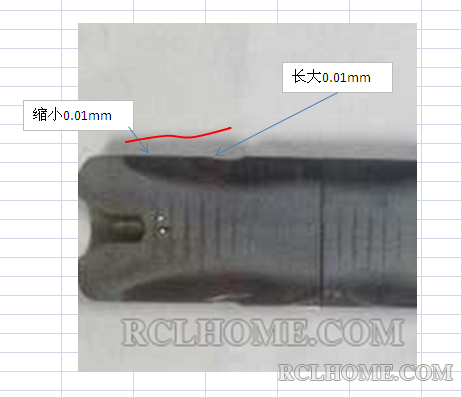

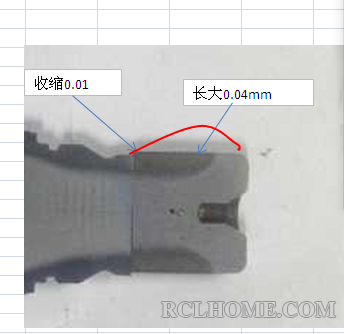

这部分花键变形是这样

刹那芳华

红线是齿向的形状

LINFHAO

这是正常变形，呵呵。开始涨最后缩。

搬运工

刹那芳华 发表于 2015-12-18 10:32
是的

涨大0.04的部位过渡层深度是不是比缩小0.01的部位要明显的深一些呢？

搬运工

喷水开始时间是不是与加热同步？

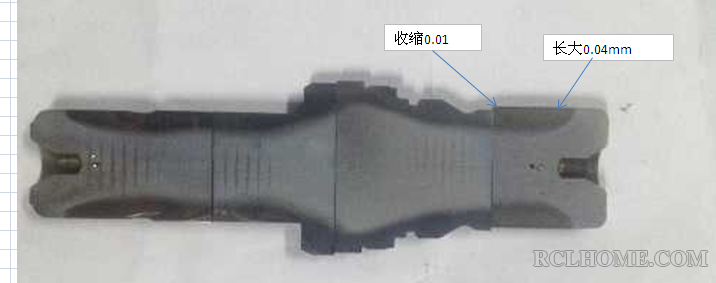

刹那芳华

开始淬火这边是这样一个造型，整个花键的公差只有0.06mm，我这边就有0.05的变化，人家机加工没法做

刹那芳华

搬运工 发表于 2015-12-18 10:53
喷水开始时间是不是与加热同步？

要延迟一点，喷水在感应器下面

刹那芳华

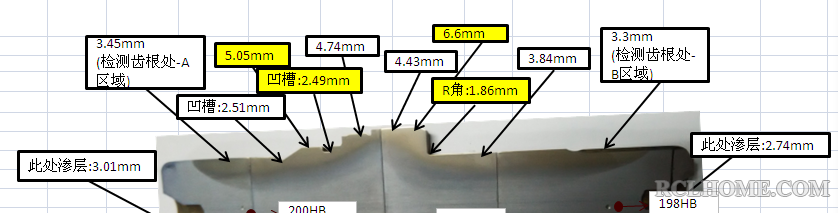

硬化层图片

搬运工

刹那芳华 发表于 2015-12-18 10:56
要延迟一点，喷水在感应器下面

嗯。
需要你上个图看看这一部分的结构。
要多几个视角拍摄的，要能看清楚。

LINFHAO

你用谁家的感应淬火设备？是电源动？还是工件动？有数控Y轴吗？

刹那芳华

LINFHAO 发表于 2015-12-18 13:06
你用谁家的感应淬火设备？是电源动？还是工件动？有数控Y轴吗？

十堰天舒的设备，工件动 Y轴可数控移动

LINFHAO

你这个Y轴怎么动？感应器可以前后移动？

刹那芳华

搬运工 发表于 2015-12-18 11:07
嗯。
需要你上个图看看这一部分的结构。

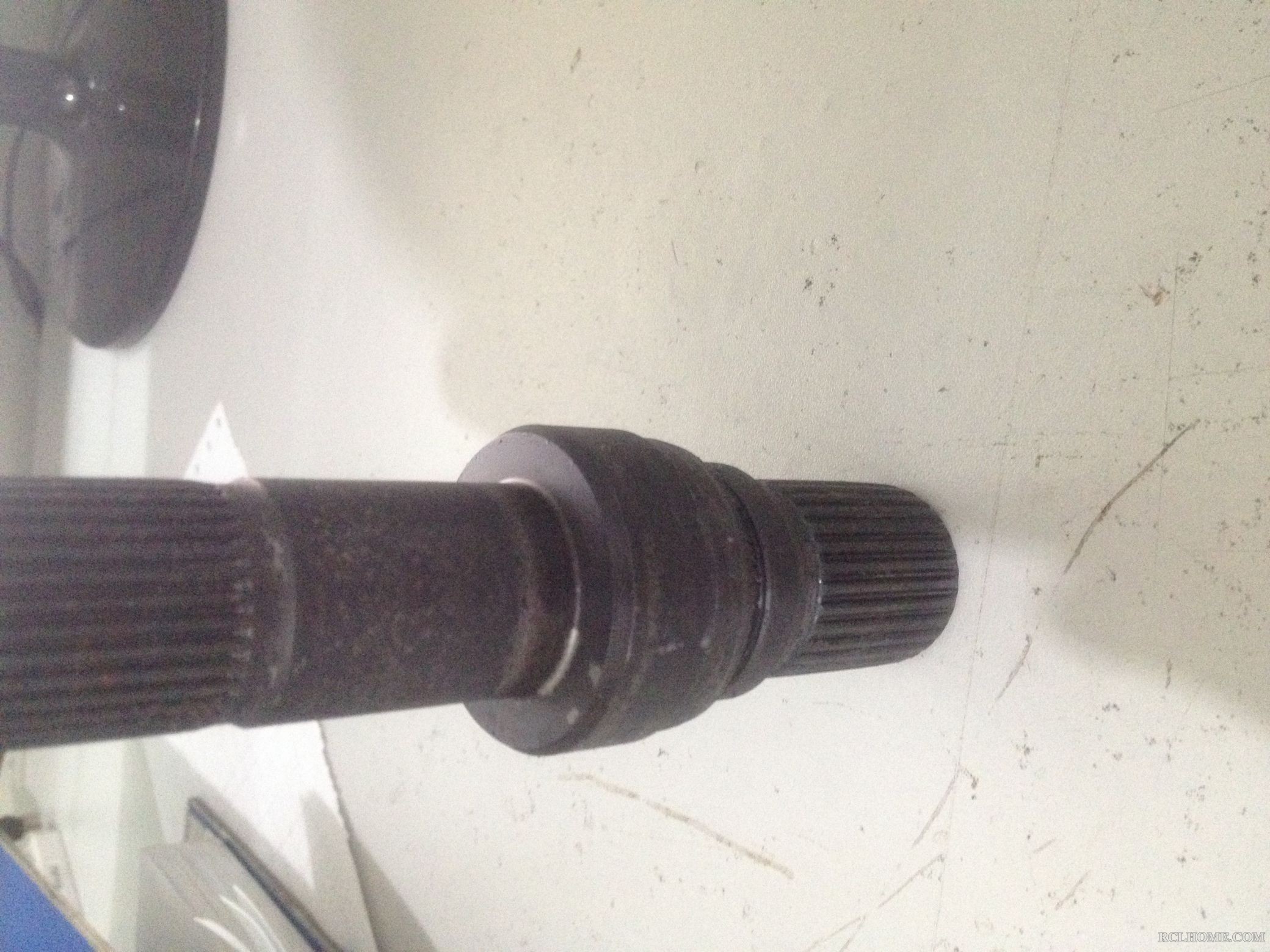

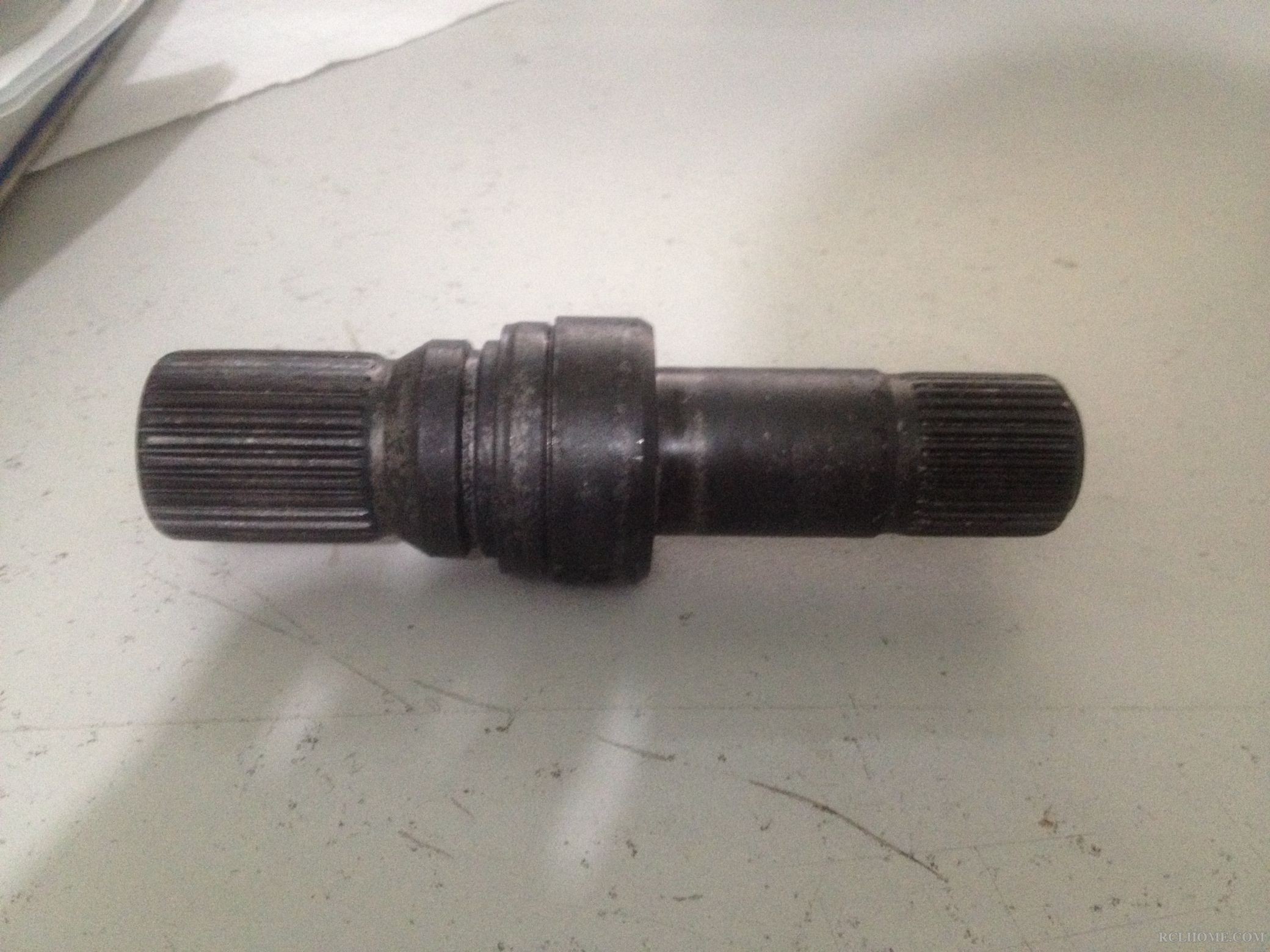

要多几个视角拍摄的，要能看清楚。 ...

产品图片

刹那芳华

LINFHAO 发表于 2015-12-18 13:17
你这个Y轴怎么动？感应器可以前后移动？

恩 感应器可前后数控移动

LINFHAO

哦，调试有一定的难度，没有采用电源移动好。你这个产品是国外产品？

龟山淬火

这个产品高工能解决全部问题。

吉祥如意

从热形图可以看出：勉为其难。{:soso__3110130392203091378_3:}
