调质横向裂纹

[复制链接]

签到天数: 104 天

[LV.6]常住居民II

5

主题

150

回帖

666

积分

热处理助工

积分
666
发表于 2014-10-13 19:13:01 | 显示全部楼层 |阅读模式
各位老师好,请教一个问题,请大家分析下裂纹原因。问题描述如下:零件名称:齿轮轴(外径120左右,高100左右)

材质:42CrMo

工艺流程:锻造——正火——粗车——调质——精车——氮化

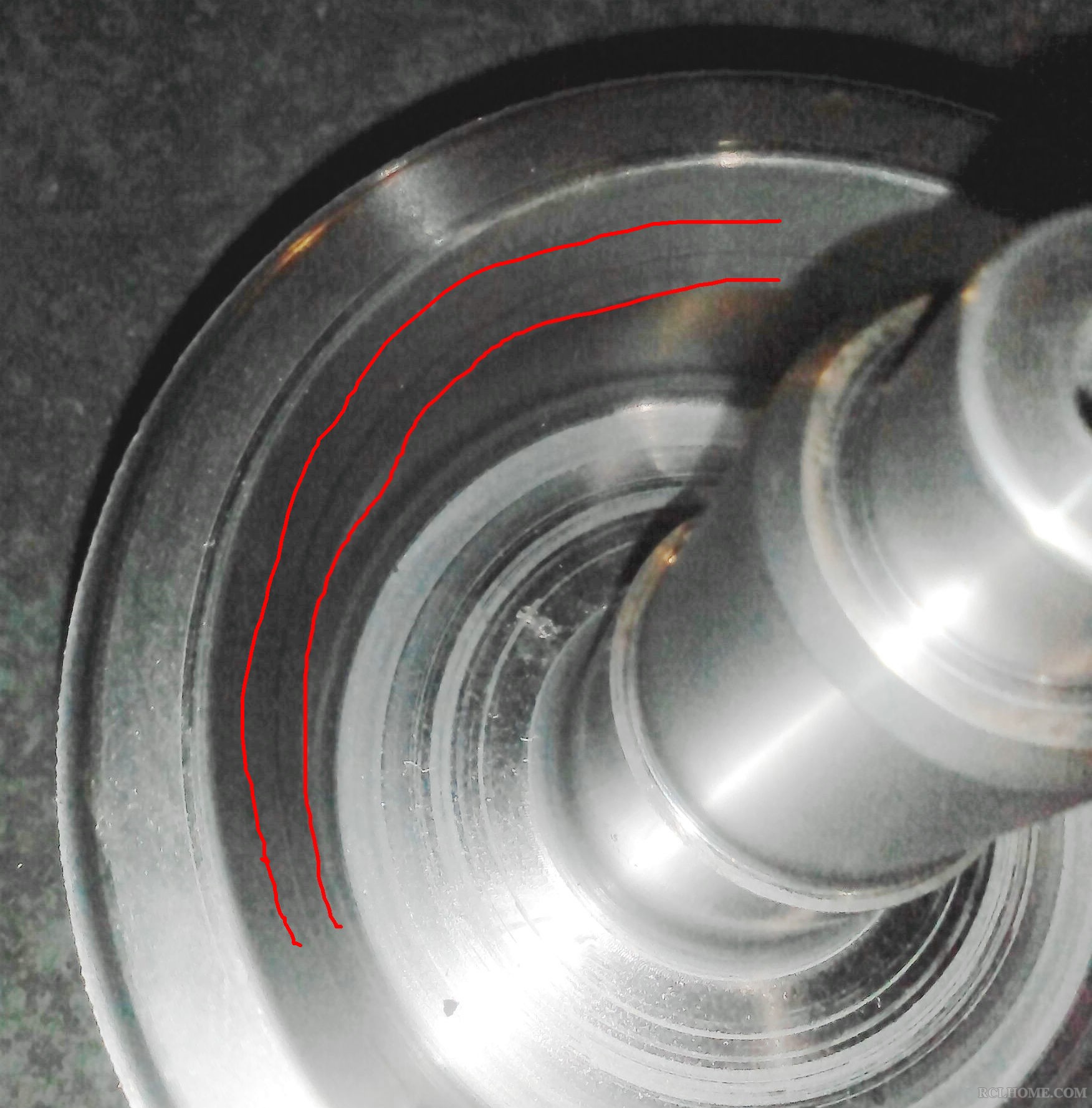

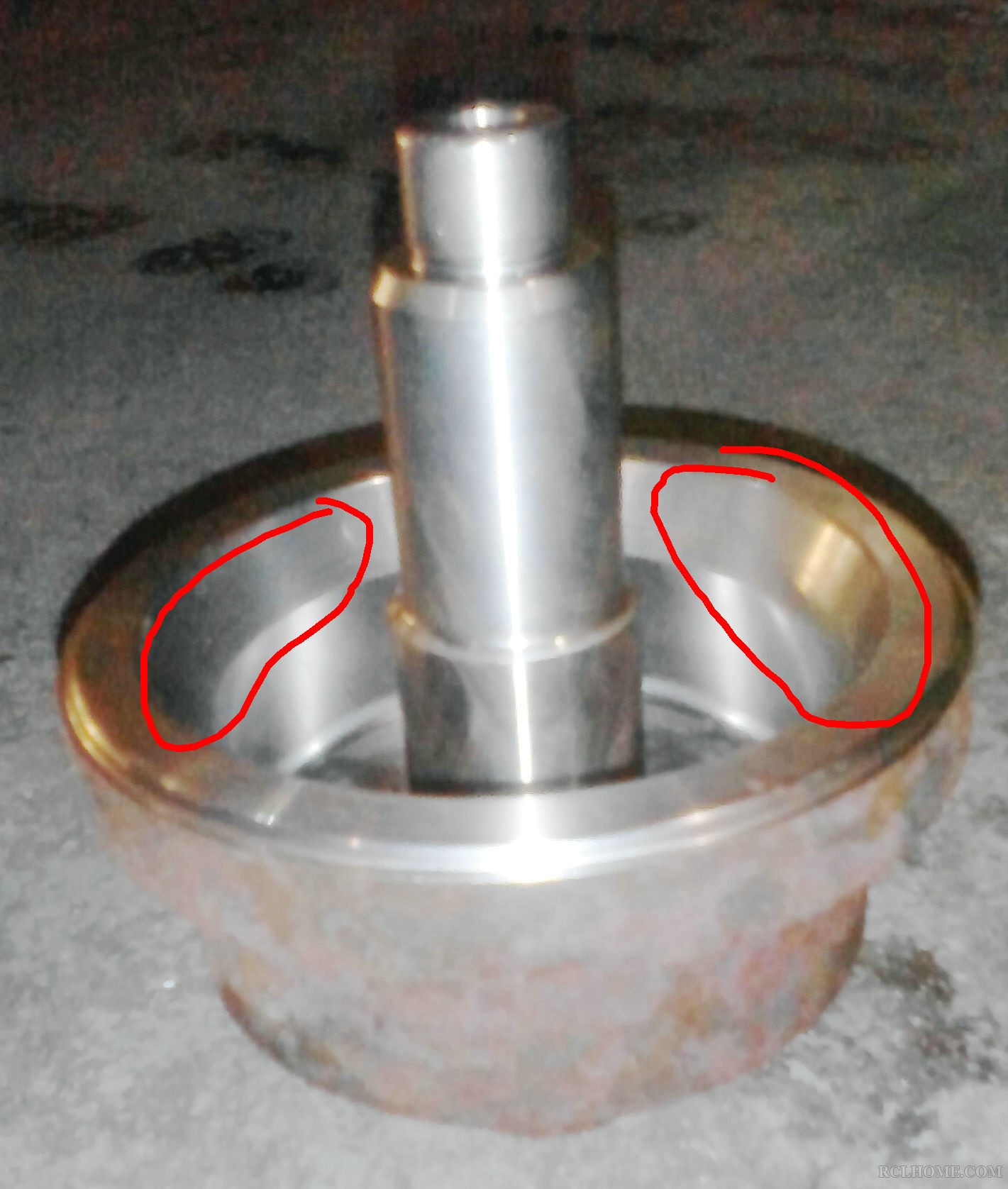

问题出在调质后精车工序,精车时发现裂纹(图片中红线圈的斜面部位,此斜面是调质后加工的,裂纹环绕整个斜面圆环,横向扩展)
调质工艺:850℃,1H,淬饱和氯化钙溶液,680回火3H。
金相:由于裂纹出现在斜面部位,斜面是调质后加工的,大部分裂纹都车去了,只剩下后面一点了。(调质后没检查此处有无裂纹,只检查了以前出现过裂纹的轴部和底部)

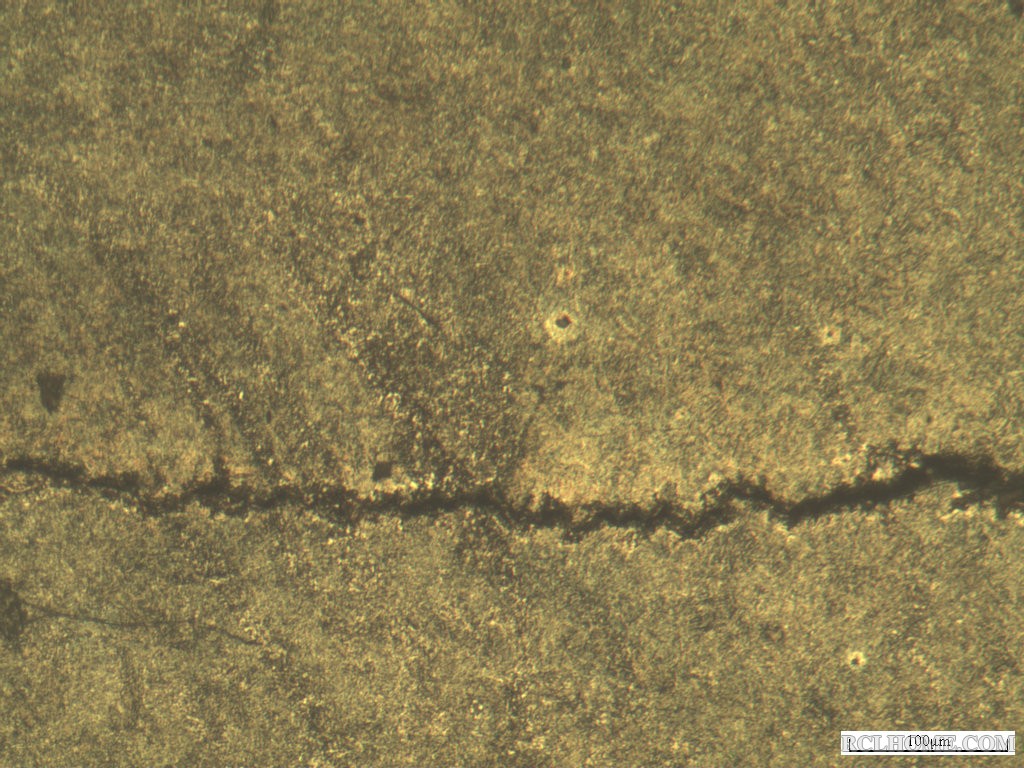

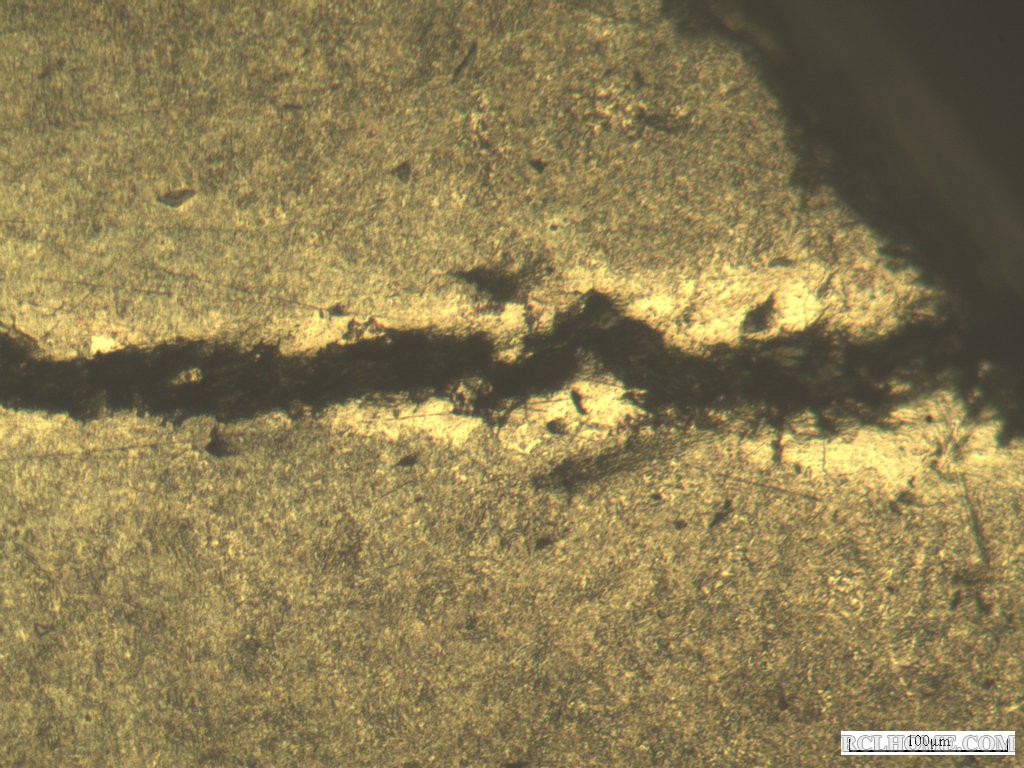

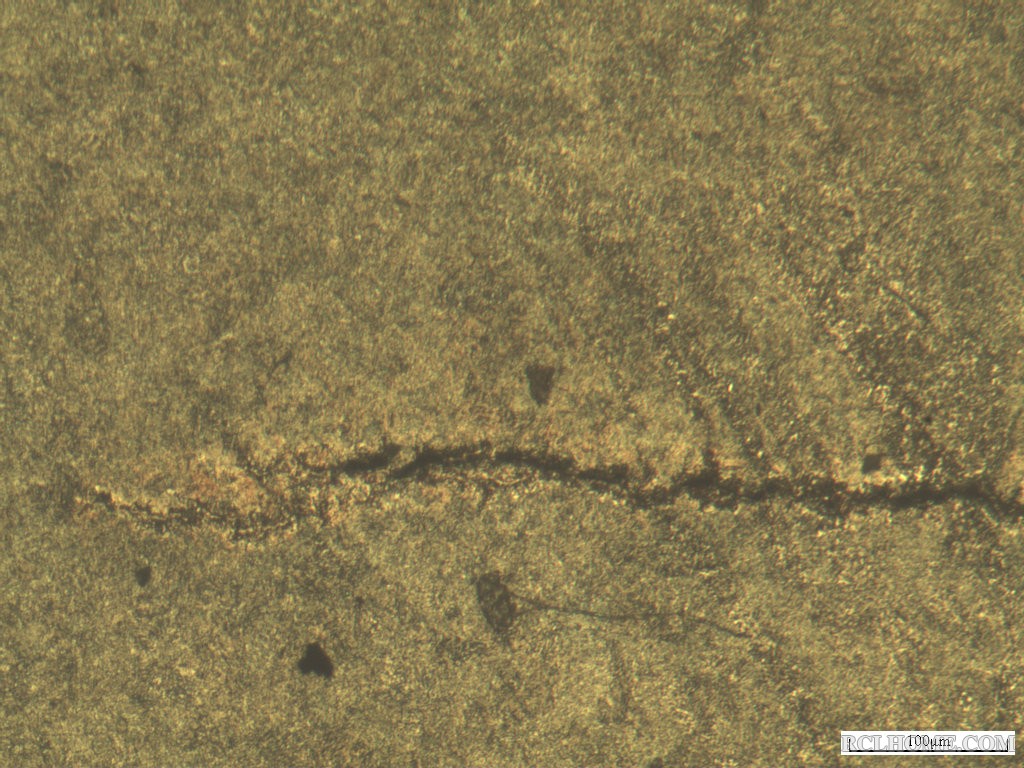

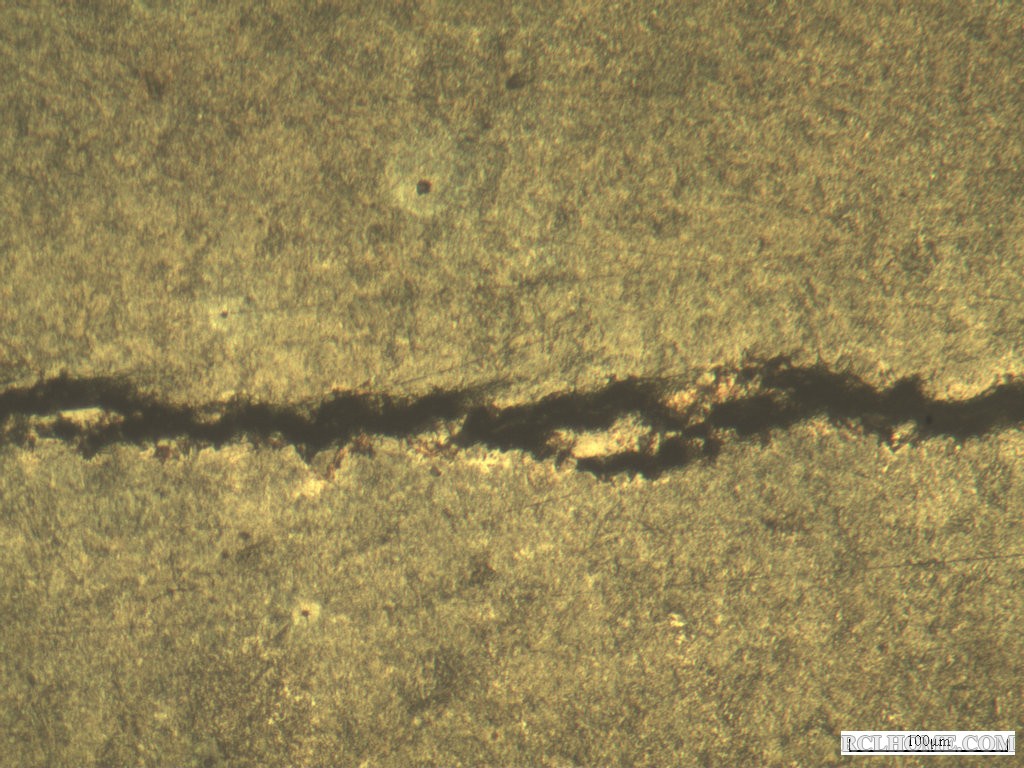

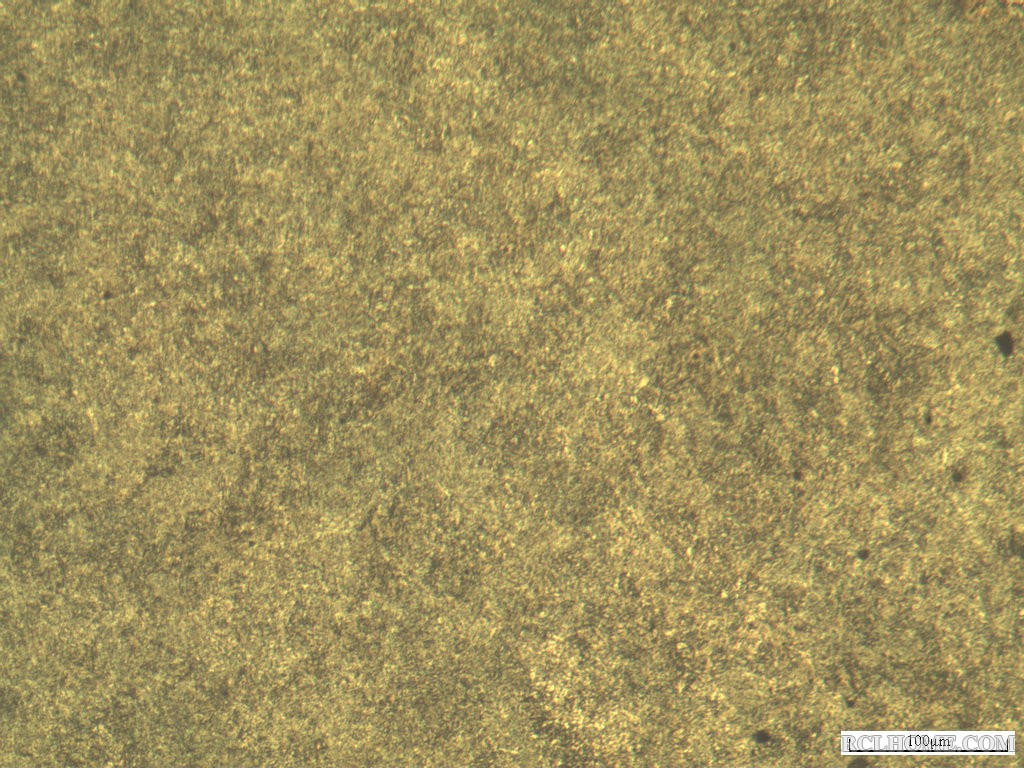

图1-4为裂纹加工后剩余部分的从前至后,图5为调质组织,均为400倍)
1.jpg 2.jpg 3.jpg 4.jpg 5.jpg 齿轮轴.jpg 裂纹.jpg

评分

参与人数 1金钱 +10 收起 理由
所以因为 + 10 支持交流!

查看全部评分

打赏楼主

取消

感谢您的支持,我会继续努力的!

扫码支持
扫码打赏,你说多少就多少

打开支付宝扫一扫,即可进行扫码打赏哦

平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 36 天

[LV.5]常住居民I

0

主题

44

回帖

212

积分

热处理技术员

积分
212
发表于 2014-10-13 21:11:51 | 显示全部楼层
请先检查一下原材料有没有缺陷
回复

使用道具 举报

签到天数: 1106 天

[LV.10]以坛为家III

140

主题

1万

回帖

3万

积分

热处理专家组

积分
36833
发表于 2014-10-14 07:55:18 | 显示全部楼层
该出现裂纹的部位没有裂纹,不该出现裂纹的部位却有了,是什么问题呢?
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 1092 天

[LV.10]以坛为家III

750

主题

7209

回帖

3万

积分

超级版主

漂流族

积分
30079
发表于 2014-10-14 08:19:32 | 显示全部楼层
可能是锻造缺陷!调质时,最好淬油!

点评

Why
请问从哪里判断出是锻造缺陷的呢?  发表于 2014-10-14 13:09
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 808 天

[LV.10]以坛为家III

314

主题

1万

回帖

4万

积分

热处理元老

积分
41204
发表于 2014-10-14 09:35:09 | 显示全部楼层
个人觉得可能是淬火裂纹,从裂纹两侧的情况,应该可以看到,是在淬火后开裂的。

点评

Why
这里是裂纹的尾端了,主要裂纹已经车去了  发表于 2014-10-14 13:08
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 453 天

[LV.9]以坛为家II

92

主题

3071

回帖

9462

积分

热处理高工

积分
9462
发表于 2014-10-14 09:52:15 | 显示全部楼层
真是艺高人胆大,俺现在胆子越来越小,像这样的零件可能会盐水+油冷,保险一点用10-15%pag溶液淬火。
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 345 天

[LV.8]以坛为家I

163

主题

1148

回帖

6223

积分

热处理高工

积分
6223
QQ
发表于 2014-10-14 12:51:08 | 显示全部楼层
锻造裂纹,淬火时又加大裂纹深度。

点评

Why
请问从哪里判断出来是锻造裂纹的呢,请赐教  发表于 2014-10-14 13:06
永不言败,是成功者的最佳品格。
回复

使用道具 举报

签到天数: 808 天

[LV.10]以坛为家III

314

主题

1万

回帖

4万

积分

热处理元老

积分
41204
发表于 2014-10-14 13:17:52 | 显示全部楼层
本帖最后由 aaron01 于 2014-10-14 13:19 编辑

不管是头部还是尾部,如果在淬火前就有裂纹,那么在加热的时候,裂纹的两侧都会有内氧化的现象,或者是脱碳的现象,或者是渗碳的现象,这个裂纹里面有吗?
没有,只能说在加热的时候,本没有裂,裂是在淬火之后发生的!
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 8 天

[LV.3]偶尔看看II

44

主题

461

回帖

1655

积分

热处理工程师

积分
1655
发表于 2014-10-14 14:10:16 | 显示全部楼层
第一个图好象有脱碳的样子吧
回复

使用道具 举报

签到天数: 104 天

[LV.6]常住居民II

5

主题

150

回帖

666

积分

热处理助工

积分
666
 楼主| 发表于 2014-10-14 16:15:55 | 显示全部楼层
天边的白云 发表于 2014-10-14 14:10
第一个图好象有脱碳的样子吧

我看着也有点脱碳的样子,不知道是不是裂纹磨样的问题
平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 935 天

[LV.10]以坛为家III

37

主题

1438

回帖

8957

积分

版主

积分
8957
发表于 2014-10-14 16:27:18 | 显示全部楼层
支持铁总和TOM的意见,淬火裂纹。饱和氯化钙用的好人不太多!
为成功找方法,不为失败找借口。
回复

使用道具 举报

签到天数: 8 天

[LV.3]偶尔看看II

44

主题

461

回帖

1655

积分

热处理工程师

积分
1655
发表于 2014-10-14 17:19:20 | 显示全部楼层
本帖最后由 天边的白云 于 2014-10-14 17:23 编辑
Why 发表于 2014-10-14 16:15
我看着也有点脱碳的样子,不知道是不是裂纹磨样的问题


你可以把腐蚀的磨掉再从新腐蚀确定是不是脱碳(就专门磨那个裂纹位置),后面几张图没有照出边上的形态。如果有脱碳,腐蚀后用眼睛能区分出来,没脱碳的地方颜色深,脱碳的地方白亮

评分

参与人数 1金钱 +20 收起 理由
搬运工 + 20 谢谢交流

查看全部评分

回复

使用道具 举报

签到天数: 104 天

[LV.6]常住居民II

5

主题

150

回帖

666

积分

热处理助工

积分
666
 楼主| 发表于 2014-10-14 20:50:31 | 显示全部楼层
aaron01 发表于 2014-10-14 13:17
不管是头部还是尾部,如果在淬火前就有裂纹,那么在加热的时候,裂纹的两侧都会有内氧化的现象,或者是脱碳 ...

请问第一张图里是脱碳么?而且我这是回过火的,即使是淬火裂纹也会脱碳了呀
平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 104 天

[LV.6]常住居民II

5

主题

150

回帖

666

积分

热处理助工

积分
666
 楼主| 发表于 2014-10-14 20:52:12 | 显示全部楼层
天边的白云 发表于 2014-10-14 17:19
你可以把腐蚀的磨掉再从新腐蚀确定是不是脱碳(就专门磨那个裂纹位置),后面几张图没有照出边上的形态。 ...

宏观看可以看到有白亮,但这是回过火的,淬火裂纹也会脱碳了,不好区分
平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 252 天

[LV.8]以坛为家I

35

主题

575

回帖

2079

积分

热处理工程师

积分
2079
发表于 2014-10-14 22:49:09 | 显示全部楼层
aaron01 发表于 2014-10-14 13:17
不管是头部还是尾部,如果在淬火前就有裂纹,那么在加热的时候,裂纹的两侧都会有内氧化的现象,或者是脱碳 ...

42CrMo在多用炉里面调质,保温碳势0.4,这时候如果存在锻造裂纹,淬火后会不会有脱碳或增碳现象呢
智者不锐,慧者不傲,谋者不露,强者不暴。
回复

使用道具 举报

签到天数: 808 天

[LV.10]以坛为家III

314

主题

1万

回帖

4万

积分

热处理元老

积分
41204
发表于 2014-10-15 08:25:01 | 显示全部楼层
刹那芳华 发表于 2014-10-14 22:49
42CrMo在多用炉里面调质,保温碳势0.4,这时候如果存在锻造裂纹,淬火后会不会有脱碳或增碳现象呢 ...

你说的情况,脱碳可能会没有,但是内氧化现象是无法避免的,做过渗碳工艺的都知道,低碳合金钢哪怕在高碳势下保温,内氧化都是不可避免的,这个裂纹里根本没有发现内氧化现象。

点评

支持: 5.0
支持: 5
  发表于 2014-10-15 09:00
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 808 天

[LV.10]以坛为家III

314

主题

1万

回帖

4万

积分

热处理元老

积分
41204
发表于 2014-10-15 08:29:58 | 显示全部楼层
有关裂纹两侧的内氧化的情况,可以看看这个帖子里的图片:
http://www.rclhome.net/forum.php ... tid=5912&extra=
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 8 天

[LV.3]偶尔看看II

44

主题

461

回帖

1655

积分

热处理工程师

积分
1655
发表于 2014-10-15 09:29:14 | 显示全部楼层
Why 发表于 2014-10-14 20:52
宏观看可以看到有白亮,但这是回过火的,淬火裂纹也会脱碳了,不好区分 ...

不会,看你回火温度多高了,
回复

使用道具 举报

签到天数: 1092 天

[LV.10]以坛为家III

750

主题

7209

回帖

3万

积分

超级版主

漂流族

积分
30079
发表于 2014-10-16 11:04:45 | 显示全部楼层
裂纹末端没有见到扩展迹象!
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 61 天

[LV.6]常住居民II

18

主题

218

回帖

772

积分

热处理助工

积分
772
QQ
发表于 2014-10-22 09:32:31 | 显示全部楼层
温度和时间调整一下 看贵司的工件还是算大的 不知道装炉多少 用什么设备加热 还有淬火方式调改下
回复

使用道具 举报

签到天数: 678 天

[LV.9]以坛为家II

673

主题

1万

回帖

2万

积分

版主

积分
29171
发表于 2016-12-1 21:34:59 | 显示全部楼层
这个帖子应该顶起。
回复

使用道具 举报

签到天数: 678 天

[LV.9]以坛为家II

673

主题

1万

回帖

2万

积分

版主

积分
29171
发表于 2016-12-1 21:41:03 | 显示全部楼层
这个零件非常适应于油冷湛火。
回复

使用道具 举报

签到天数: 1735 天

[LV.Master]伴坛终老

339

主题

1万

回帖

3万

积分

热处理元老

积分
37540
发表于 2016-12-1 21:55:57 | 显示全部楼层
搬运工 发表于 2016-12-1 21:41
这个零件非常适应于油冷湛火。

这种零件,我是不敢用饱和氯化钙溶液湛火的。
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 1735 天

[LV.Master]伴坛终老

339

主题

1万

回帖

3万

积分

热处理元老

积分
37540
发表于 2016-12-1 21:57:19 | 显示全部楼层
搬运工 发表于 2016-12-1 21:41
这个零件非常适应于油冷湛火。

这种零件,我是不敢用饱和氯化钙溶液湛火的。

评分

参与人数 1金钱 +10 收起 理由
搬运工 + 10 立此存照

查看全部评分

现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 17 天

[LV.4]偶尔看看III

236

主题

4574

回帖

1万

积分

超级版主

积分
13019
发表于 2016-12-2 19:52:53 | 显示全部楼层
这道题好难
要是调质之后没车还好点儿
这个裂纹裂了一圈?闭合了没有?
裂纹尾部是淬火裂纹,两侧脱碳和IGO不明显,裂是在淬火的时候裂的。由于这里并不是淬火惯常开裂部位,所以对引发淬裂的原因存疑。
是非天天有,不听自然无。
回复

使用道具 举报

签到天数: 10 天

[LV.3]偶尔看看II

250

主题

3410

回帖

1万

积分

热处理专家组

积分
11969
发表于 2016-12-2 20:13:35 | 显示全部楼层
是淬火裂纹。

裂纹形态提示内腔冷速不合适。
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 17 天

[LV.4]偶尔看看III

236

主题

4574

回帖

1万

积分

超级版主

积分
13019
发表于 2016-12-2 20:19:46 | 显示全部楼层
qibao9891 发表于 2016-12-2 20:13
是淬火裂纹。

裂纹形态提示内腔冷速不合适。

如果是这个原因,楼主的开裂就不该是个案了。虽然楼主也没说
是非天天有,不听自然无。
回复

使用道具 举报

签到天数: 10 天

[LV.3]偶尔看看II

250

主题

3410

回帖

1万

积分

热处理专家组

积分
11969
发表于 2016-12-2 21:01:19 | 显示全部楼层
落水残阳 发表于 2016-12-2 20:19
如果是这个原因,楼主的开裂就不该是个案了。虽然楼主也没说

淬火裂纹的产生不是那么容易。它需要同时满足多个条件,就像飞机失事一样。很多时候,如果其中的一个或几个条件发生变化,裂纹就不会发生。所以很多种裂纹的发生带有很大的巧合性。
这个裂纹从形态上看属淬火热应力裂纹。是内腔有一定硬化层深度且冷速低于外表造成的。如果在现有基础上加快内腔冷速,即可避免。如果现有基础上减慢内腔冷速,裂纹有可能向内腔纵裂的方向转化。当然也可如前诸位专家所述,采用较慢冷速,直接降低热应力,从而避免开裂。总之办法是非常多的。
愚见,轻拍。
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 10 天

[LV.3]偶尔看看II

250

主题

3410

回帖

1万

积分

热处理专家组

积分
11969
发表于 2016-12-3 19:22:32 | 显示全部楼层
自从今年天气转冷以来,龟山淬火版主的碎碎念“天气变冷了”不知说了多少回。
天气变冷会使冷速发生变化,还望大家一定注意。
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 505 天

[LV.9]以坛为家II

54

主题

4439

回帖

1万

积分

热处理总工

积分
10557
发表于 2016-12-5 08:43:59 | 显示全部楼层
这种情况还是锻造的时候有问题,造成了淬火裂纹
