看看这个组织

搬运工 · 发表于 2014-3-20 15:22:00

保持架氮化组织

aaron01 · 发表于 2014-3-20 15:31:57

扩散层里穿晶的黑条是氮化物。
扩散层出现这样的氮化物很正常啊，一般软氮化零件都不检氮化物级别的，渗氮和离子渗氮要求检查脉状氮化物级别，工艺时间长容易长大。

GB 11354-2005.pdf (1.13 MB, 下载次数: 65)

aaron01 · 发表于 2014-3-20 15:42:11

典型的低碳钢软氮化后的照片：

而中碳合金钢要少很多：

aaron01 · 发表于 2014-3-20 16:11:08

本帖最后由 aaron01 于 2014-3-20 16:12 编辑

看看铁氮相图，扩散层怎么可能没有氮化物析出呢？

550C下，α铁里氮的溶解度只有0.07%左右！多余的氮只能以氮化物形式析出的！

孤鸿踏雪 · 发表于 2014-3-20 17:40:20

这个是什么材料？低碳钢的？

孤鸿踏雪 · 发表于 2014-3-20 17:41:10

aaron01 发表于 2014-3-20 15:31
扩散层里穿晶的黑条是氮化物。
扩散层出现这样的氮化物很正常啊，一般软氮化零件都不检氮化物级别的，渗氮 ...

芯部组织中的黑色物质是什么玩意儿？

孤鸿踏雪 · 发表于 2014-3-20 17:51:33

aaron01 发表于 2014-3-20 15:31
扩散层里穿晶的黑条是氮化物。
扩散层出现这样的氮化物很正常啊，一般软氮化零件都不检氮化物级别的，渗氮 ...

在普通腐蚀条件下，为什么氮化物是黑色的？

孤鸿踏雪 · 发表于 2014-3-20 17:53:11

aaron01 发表于 2014-3-20 15:42
典型的低碳钢软氮化后的照片：

艾伦这个软氮化白亮层做得很漂亮嘛{:soso_e179:}

显示全部楼层 · 发表于 2014-3-20 18:48:32

提示: 作者被禁止或删除内容自动屏蔽

清淡 · 发表于 2014-3-20 19:33:59

孤鸿踏雪发表于 2014-3-20 17:41
芯部组织中的黑色物质是什么玩意儿？

杨工像不像上次我帮你做的那个，黑色的线。

trainman · 发表于 2014-3-20 20:40:02

孤鸿踏雪发表于 2014-3-20 17:41
芯部组织中的黑色物质是什么玩意儿？

我认为是制样原因，看前两个图倒角就很严重操作人员水平有限，没抛好腐蚀时间也短。

sbm197873 · 发表于 2014-3-20 20:41:10

能不能认为该试样是软氮化后缓冷（随炉冷）或经过高于300度回火（过饱和α固溶体中析出r'相）？出炉水冷件扩散层会有r'相吗？

稻草人 · 发表于 2014-3-20 21:02:56

问下怎么把这个收藏起来呀？今天想找以前的一个帖子找了好久才找到能不能自己想要的帖子收藏到自己收藏夹什么的

显示全部楼层 · 发表于 2014-3-20 22:46:43

提示: 作者被禁止或删除内容自动屏蔽

稻草人 · 发表于 2014-3-21 08:02:40

骑驴者何人发表于 2014-3-20 22:46
直接点帖子下面的收藏就可以

太感谢了 32赞

aaron01 · 发表于 2014-3-21 08:27:27

孤鸿踏雪发表于 2014-3-20 17:41
芯部组织中的黑色物质是什么玩意儿？

极低碳钢，黑色的是碳化物，这个是退火组织。

aaron01 · 发表于 2014-3-21 08:43:49

本帖最后由 aaron01 于 2014-3-21 08:48 编辑

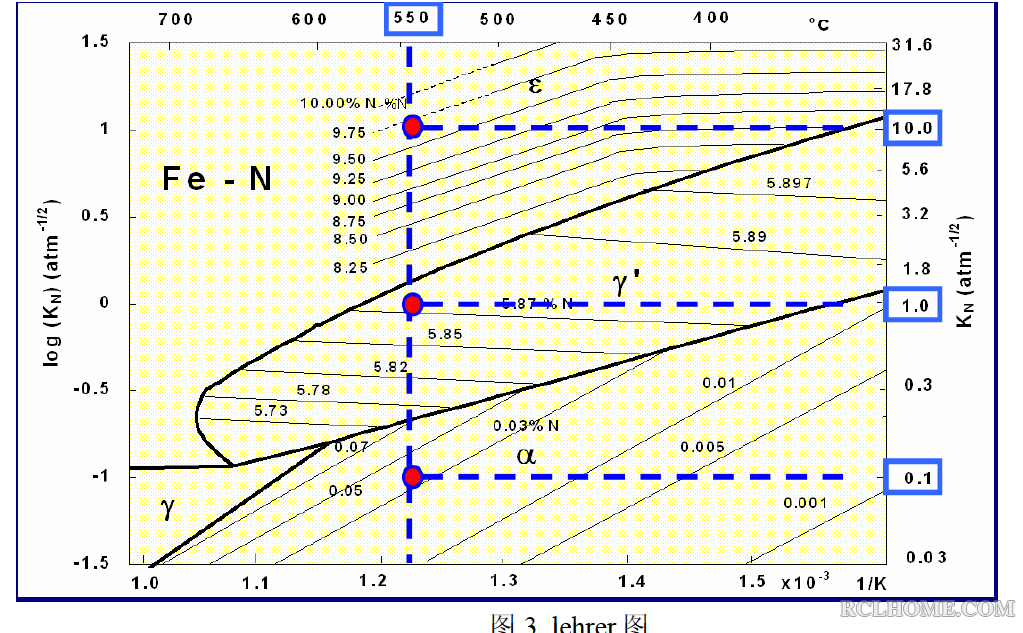

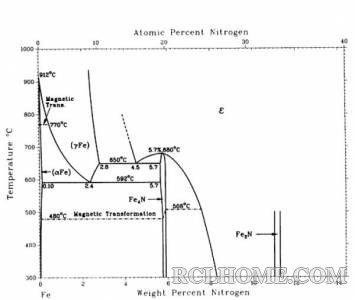

上个清楚一些的铁氮平衡图吧。

热处理工艺学 480.pdf (59.88 KB, 下载次数: 17)

热处理工艺学 481.pdf (58.29 KB, 下载次数: 21)

搬运工 · 发表于 2014-3-21 09:04:16

aaron01 发表于 2014-3-21 08:27
极低碳钢，黑色的是碳化物，这个是退火组织。

看看基体组织。

搬运工 · 发表于 2014-3-21 09:11:38

传个标准上来。

aaron01 · 发表于 2014-3-21 09:15:30

sbm197873 发表于 2014-3-20 20:41
能不能认为该试样是软氮化后缓冷（随炉冷）或经过高于300度回火（过饱和α固溶体中析出r'相）？出炉水冷件 ...

首先，从相图上看，α铁溶氮极限最大只有0.1%，Fe4N含氮量5.8%。
当氮化开始的时候，氮原子先是间隙固溶到晶格间隙里，但是这个限度是0.1%，超过这个溶解度后，开始有Fe4N析出,当表面含氮量超过5.8%时，开始有白亮层出现，这个白亮层是什么，是化合物层，全部都是铁的氮化物。
白亮层里面的扩散层是什么组织，自然是α铁的固溶体加Fe4N这两种相，这两相的比例符合相图上的杠杆原理。
你所说的缓冷析出的，也是有的，那个析出原理是因为阿尔法铁的溶氮极限随温度下降而下降造成的，不过那个量才多少呢？氮在α铁里的最高溶解度才0.1%，就是全析出，也才那么一点！

落水残阳 · 发表于 2014-3-21 09:23:38

弱弱的问一下，图1有一条黑色直线穿过了3个晶界，这货是某种相还是制样的问题？

aaron01 · 发表于 2014-3-21 09:25:19

孤鸿踏雪发表于 2014-3-20 17:51
在普通腐蚀条件下，为什么氮化物是黑色的？

因为铁素体是白的啊，更难腐蚀啊。
而如果是调质态基体的话，回火马氏体就比较容易腐蚀了。

孤鸿踏雪 · 发表于 2014-3-21 09:31:42

骑驴者何人发表于 2014-3-20 18:48
应该是氮含量不同所致吧
不对之处还请指正

不是这个原因

孤鸿踏雪 · 发表于 2014-3-21 09:32:51

清淡发表于 2014-3-20 19:33
杨工像不像上次我帮你做的那个，黑色的线。

是有点像，就是搞不清楚，低碳钢软氮化，渗层很浅的，怎么会深入到基体呢？

孤鸿踏雪 · 发表于 2014-3-21 09:35:34

aaron01 发表于 2014-3-21 08:27
极低碳钢，黑色的是碳化物，这个是退火组织。

既然是极低碳钢，何来碳化物呢？难道是三次渗碳体？又为什么在普通腐蚀条件下成为黑色？

孤鸿踏雪 · 发表于 2014-3-21 09:39:55

trainman 发表于 2014-3-20 20:40
我认为是制样原因，看前两个图倒角就很严重操作人员水平有限，没抛好腐蚀时间也短。 ...

腐蚀时间短，碳化物还能染成黑色？

aaron01 · 发表于 2014-3-21 10:01:58

孤鸿踏雪发表于 2014-3-21 09:35
既然是极低碳钢，何来碳化物呢？难道是三次渗碳体？又为什么在普通腐蚀条件下成为黑色？ ...

是奇怪，按理应该是点状碳化物才对。
那么是不是这个东东呢？

搬运工 · 发表于 2014-3-21 10:33:03

本帖最后由搬运工于 2014-3-21 11:49 编辑

落水残阳发表于 2014-3-21 09:23
弱弱的问一下，图1有一条黑色，这货是某种相还是制样的问题？ ...

1l楼图片制样可能有问题，晶界未能完全显现出来。

搬运工 · 发表于 2014-3-21 10:45:05

aaron01 发表于 2014-3-21 10:01
是奇怪，按理应该是点状碳化物才对。
那么是不是这个东东呢？

这种可能性大。

孤鸿踏雪 · 发表于 2014-3-21 15:46:09

aaron01 发表于 2014-3-21 09:25
因为铁素体是白的啊，更难腐蚀啊。
而如果是调质态基体的话，回火马氏体就比较容易腐蚀了。 ...

低碳钢还有做调质的？很少有人这样干吧

孤鸿踏雪 · 发表于 2014-3-21 15:47:01

aaron01 发表于 2014-3-21 10:01
是奇怪，按理应该是点状碳化物才对。
那么是不是这个东东呢？

这个可能性倒是不小的

trainman · 发表于 2014-3-23 00:33:25

孤鸿踏雪发表于 2014-3-21 09:39
腐蚀时间短，碳化物还能染成黑色？

杨工，既然说的是心部，低碳钢芯部有这样的碳化物吗，经过高温也该分解了，难道渗透了？不说那个黑针，其他组织模糊不清晶界不清晰雾里看花一样明显没抛好啊，但那个黑针真是奇了怪。重抛再看看。

孤鸿踏雪 · 发表于 2014-3-23 09:40:13

trainman 发表于 2014-3-23 00:33
杨工，既然说的是心部，低碳钢芯部有这样的碳化物吗，经过高温也该分解了，难道渗透了？不说那个黑针，其 ...

我也持怀疑态度啊，所以前面才会有“会不会是三次渗碳体之类的”疑问

孤鸿踏雪 · 发表于 2014-3-23 15:22:24

搬运工发表于 2014-3-21 09:04
看看基体组织。

您这所谓的基体组织具体检测部位？原理试样表面有多远？

孤鸿踏雪 · 发表于 2014-3-26 10:05:50

sbm197873 发表于 2014-3-20 20:41
能不能认为该试样是软氮化后缓冷（随炉冷）或经过高于300度回火（过饱和α固溶体中析出r'相）？出炉水冷件 ...

γ’相就是Fe4N，在普通腐蚀条件下应该是白色

搬运工 · 发表于 2014-3-27 16:57:19

trainman 发表于 2014-3-23 00:33
杨工，既然说的是心部，低碳钢芯部有这样的碳化物吗，经过高温也该分解了，难道渗透了？不说那个黑针，其 ...

可以排除是栾晶。
基体组织晶内黑针应该就是氮化物(Fe4N)了。
我再看看未经氮化处理的毛坯中是否同样存在针状组织，以确定针状氮化物的成因。

孤鸿踏雪 · 发表于 2014-3-27 17:11:39

trainman 发表于 2014-3-23 00:33
杨工，既然说的是心部，低碳钢芯部有这样的碳化物吗，经过高温也该分解了，难道渗透了？不说那个黑针，其 ...

应该是高温溶解了，但降到室温它会重新析出来的

孤鸿踏雪 · 发表于 2014-3-27 17:13:58

搬运工发表于 2014-3-27 16:57
可以排除是栾晶。
基体组织晶内黑针应该就是氮化物(Fe4N)了。
我再看看未经氮化处理的毛坯中是否同样存在 ...

对，你很有思路，就这样来比较分析

aaron01 · 发表于 2014-3-31 11:13:34

今天去拍了几张极低碳钢软氮化后的照片，借这个帖子发上来，看看白亮层、扩散层和心部的组织特点。25倍全貌，显示的是3.9毫米壁厚的冲压零件全截面情况：
25X 齿.jpg

200X照片显示过渡区：
渗层 200X 齿.jpg

400X照片，看看扩散层形貌：
渗层400X 齿.jpg

1000X照片，看看白亮层和扩散层：
渗层1000X 齿.jpg

aaron01 · 发表于 2014-3-31 11:15:54

心部组织，1000X，无氮化物：

孤鸿踏雪 · 发表于 2014-3-31 14:12:48

aaron01 发表于 2014-3-31 11:13
今天去拍了几张极低碳钢软氮化后的照片，借这个帖子发上来，看看白亮层、扩散层和心部的组织特点。25倍全貌 ...

这些是什么吗，

孤鸿踏雪 · 发表于 2014-3-31 14:14:02

aaron01 发表于 2014-3-31 11:15
心部组织，1000X，无氮化物：

这些黑圈点是甚么

aaron01 · 发表于 2014-3-31 14:57:19

孤鸿踏雪发表于 2014-3-31 14:14
这些黑圈点是甚么

心部的是铁素体加碳化物，碳化物很少，点状。

aaron01 · 发表于 2014-3-31 14:58:42

孤鸿踏雪发表于 2014-3-31 14:12
这些是什么吗，

渗层里面黑色点状的是碳化物，黑色条状是Fe4N。

孤鸿踏雪 · 发表于 2014-3-31 15:01:00

aaron01 发表于 2014-3-31 14:58
渗层里面黑色点状的是碳化物，黑色条状是Fe4N。

那请你解释一下，为什么在普通腐蚀条件下，碳化物和氮化物会很容易腐蚀呈黑色？

aaron01 · 发表于 2014-3-31 15:03:04

孤鸿踏雪发表于 2014-3-31 15:01
那请你解释一下，为什么在普通腐蚀条件下，碳化物和氮化物会很容易腐蚀呈黑色？ ...

因为铁素体也难腐蚀。
碳化物很小，会把一圈看作一点。

aaron01 · 发表于 2014-3-31 15:07:33

老孤，你随便用圆规画个圆，把它缩小100倍后，就成了一个黑点了。
看看1000X照片，有很多空心的碳化物圆圈，也有一些是黑点，个头有大小而已。

aaron01 · 发表于 2014-3-31 15:09:23

但是如果基体是易腐蚀的珠光体组织，那就不一样了，黑白分明的。{:soso_e120:}

孤鸿踏雪 · 发表于 2014-3-31 15:26:49

aaron01 发表于 2014-3-31 15:09
但是如果基体是易腐蚀的珠光体组织，那就不一样了，黑白分明的。 ...

芯部组织中的黑圈点是否相当于三次渗碳体？

aaron01 · 发表于 2014-3-31 15:43:59

孤鸿踏雪发表于 2014-3-31 15:26
芯部组织中的黑圈点是否相当于三次渗碳体？

个人认为绝大部分还是奥氏体里析出的碳化物，而不是铁素体里析出的碳化物。
由于含碳量低，冷却的时候就没有珠光体了，而是直接析出点状碳化物颗粒。
三次渗碳体是从铁素体里析出的，由于铁素体的溶碳量差异造成的，这个溶碳量高温和低温相差有限，不会有那么多渗碳体全在室温析出。
