有趣的淬火变形实验

cnszgong

最近做了一次有趣的淬火变形实验。实验使用了两块“圆饼子”以叠加的方式装炉（见图）

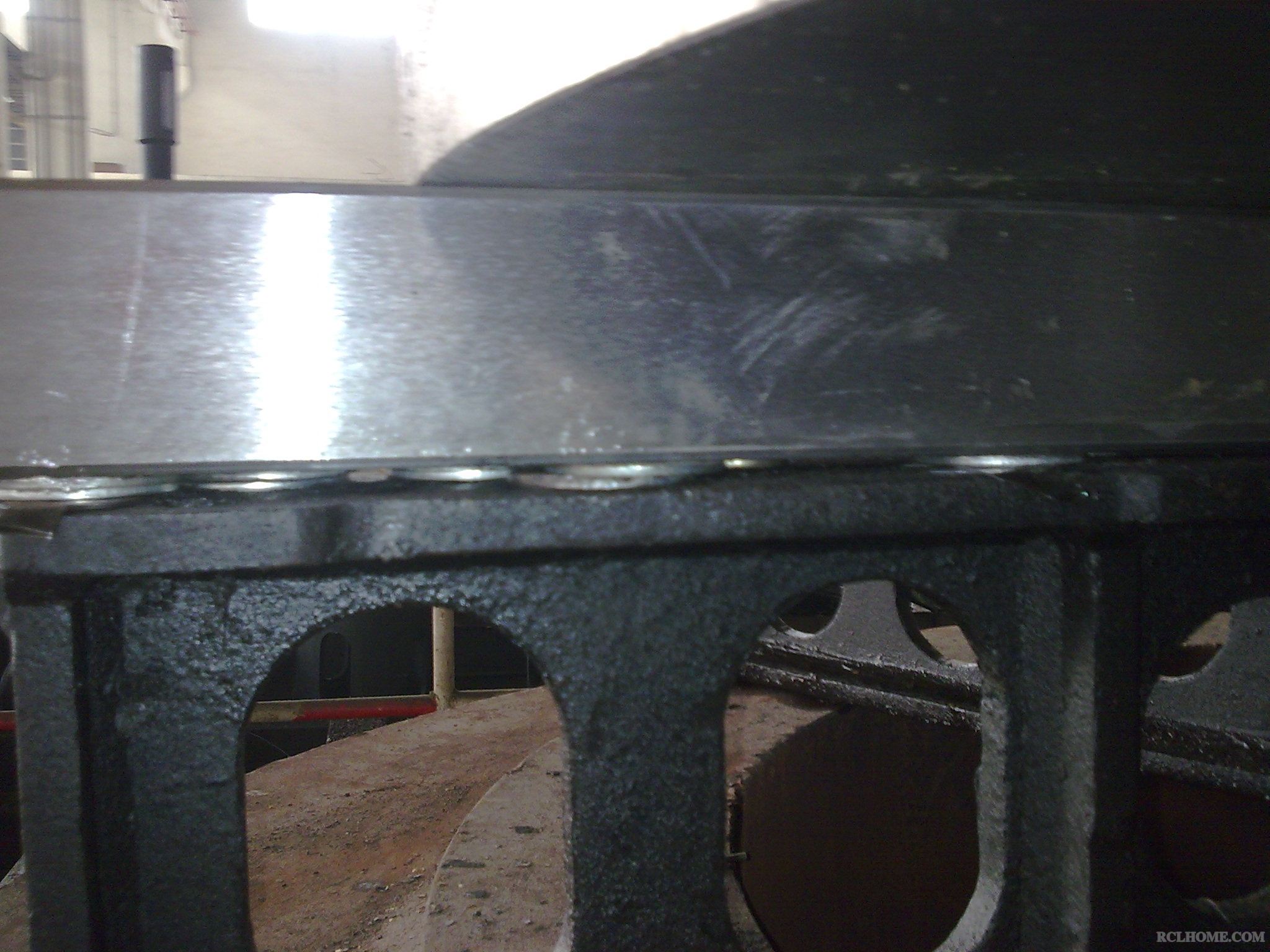

底部用方钢垫平

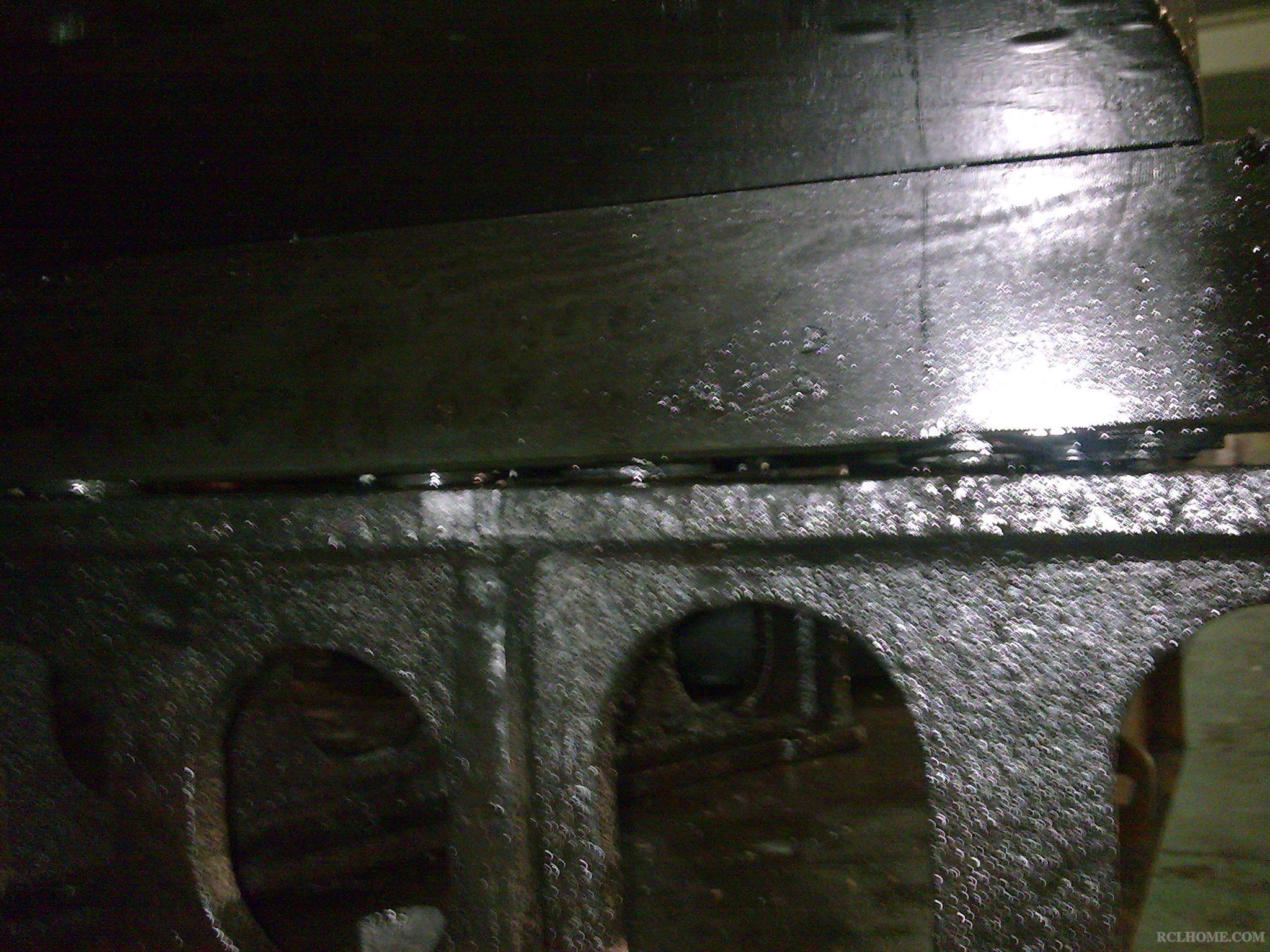

在出炉淬火时观察垫片和底部工装的接触面未见到缝隙、但出炉淬火后可见底部外圆面出现了间隙（见图）

底部间隙增大（图左部）

底部间隙增大（图右部）

cnszgong

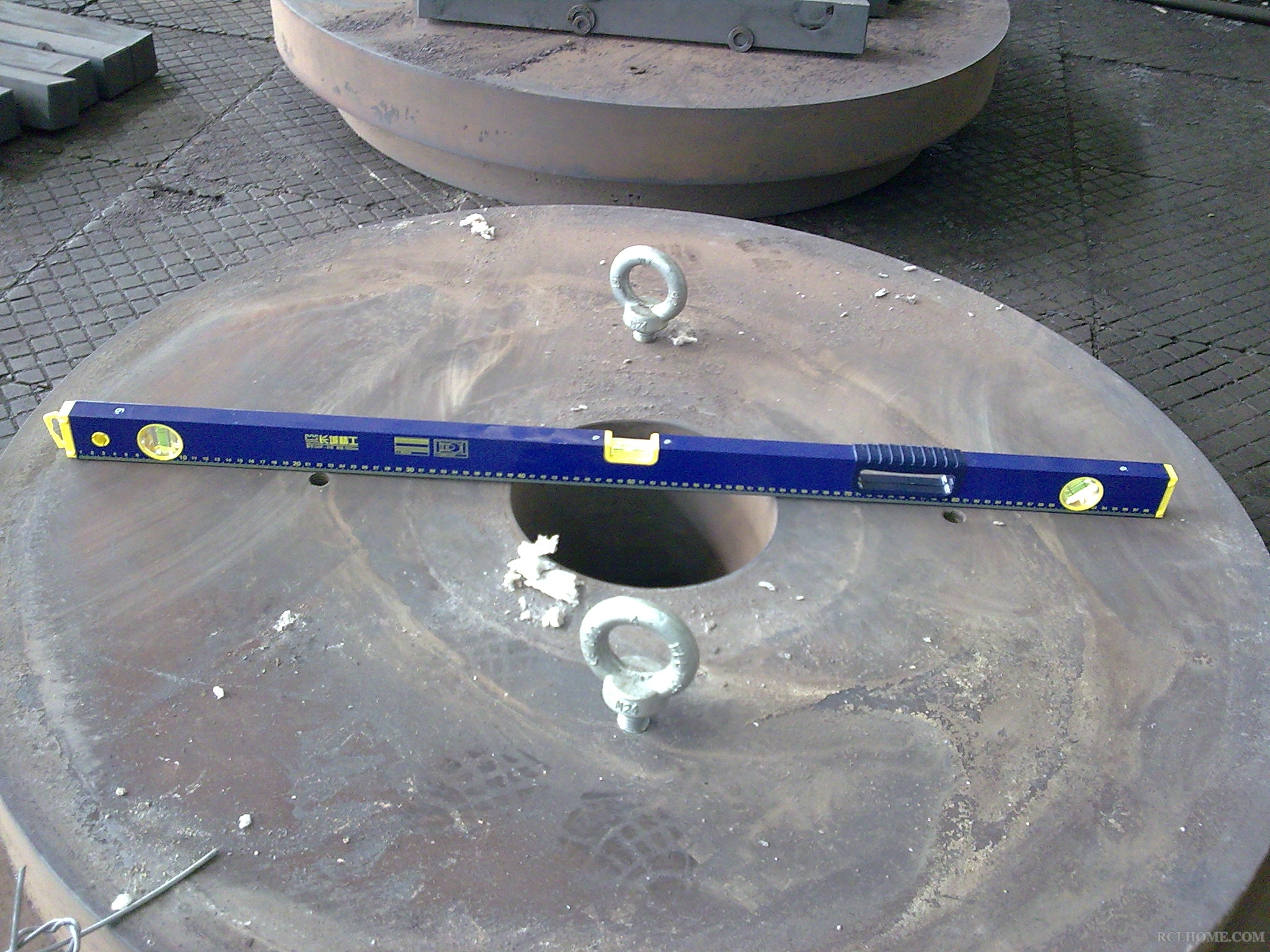

叠加在上面的一块圆饼

淬火后出现了 这么一种（变形）情况

叠加在下面的一块（圆饼）出现了中心孔部位向下面（或者是外圆部位上翘的）变形

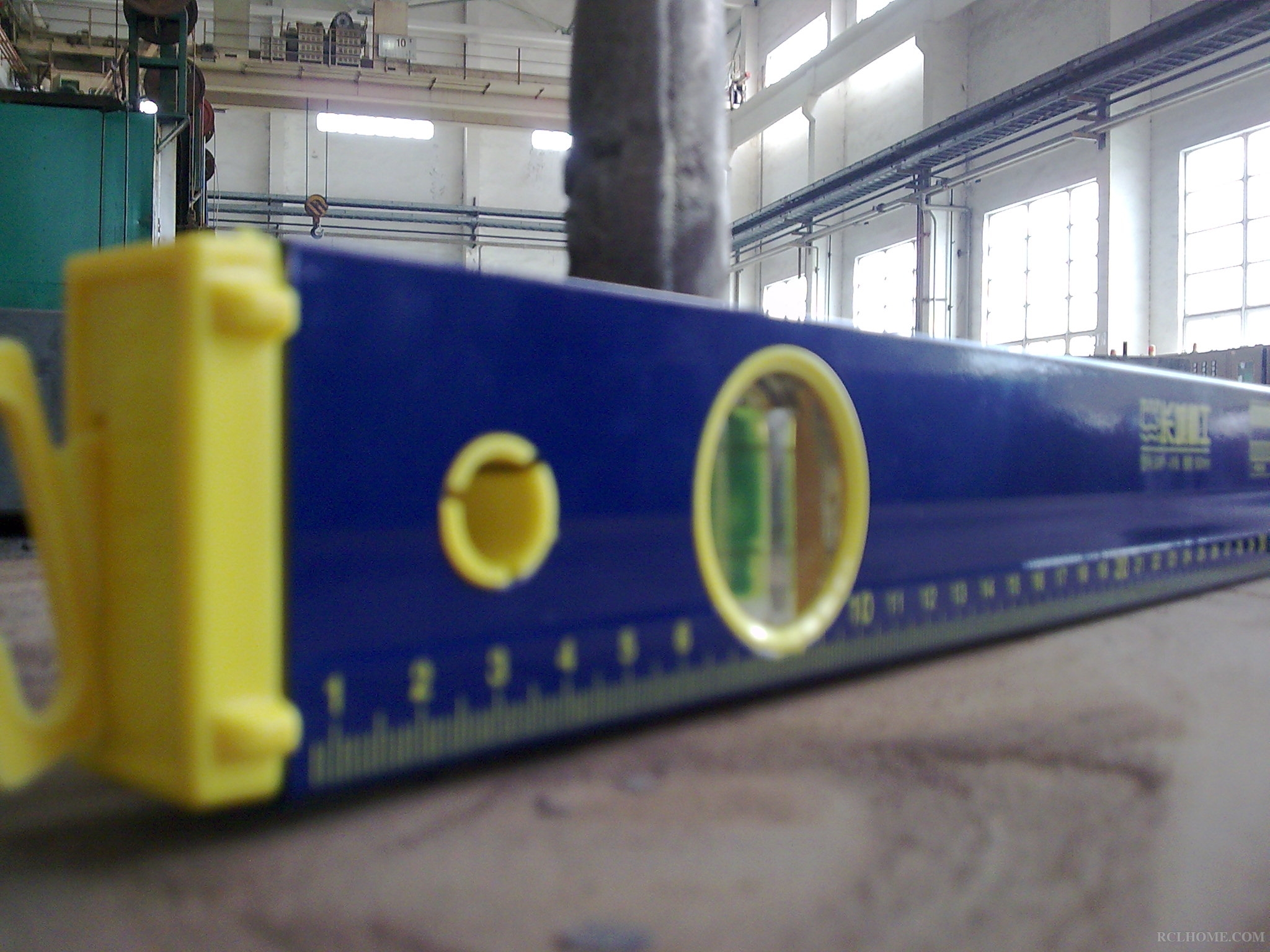

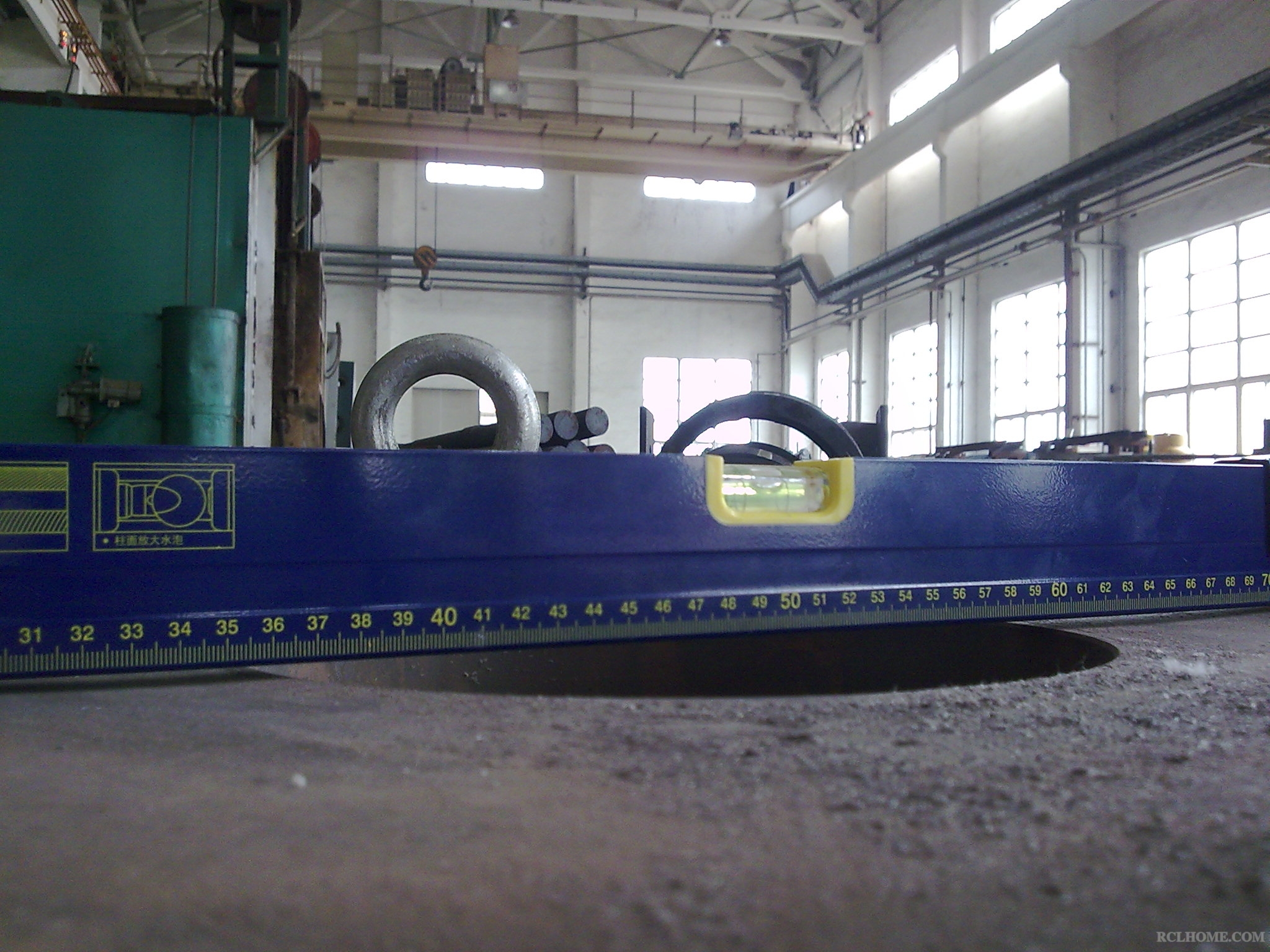

孔中间平面出现间隙

叠加在上面的一块（圆饼）出现了中心孔部位向上面（或者是外圆部位下翘的）变形

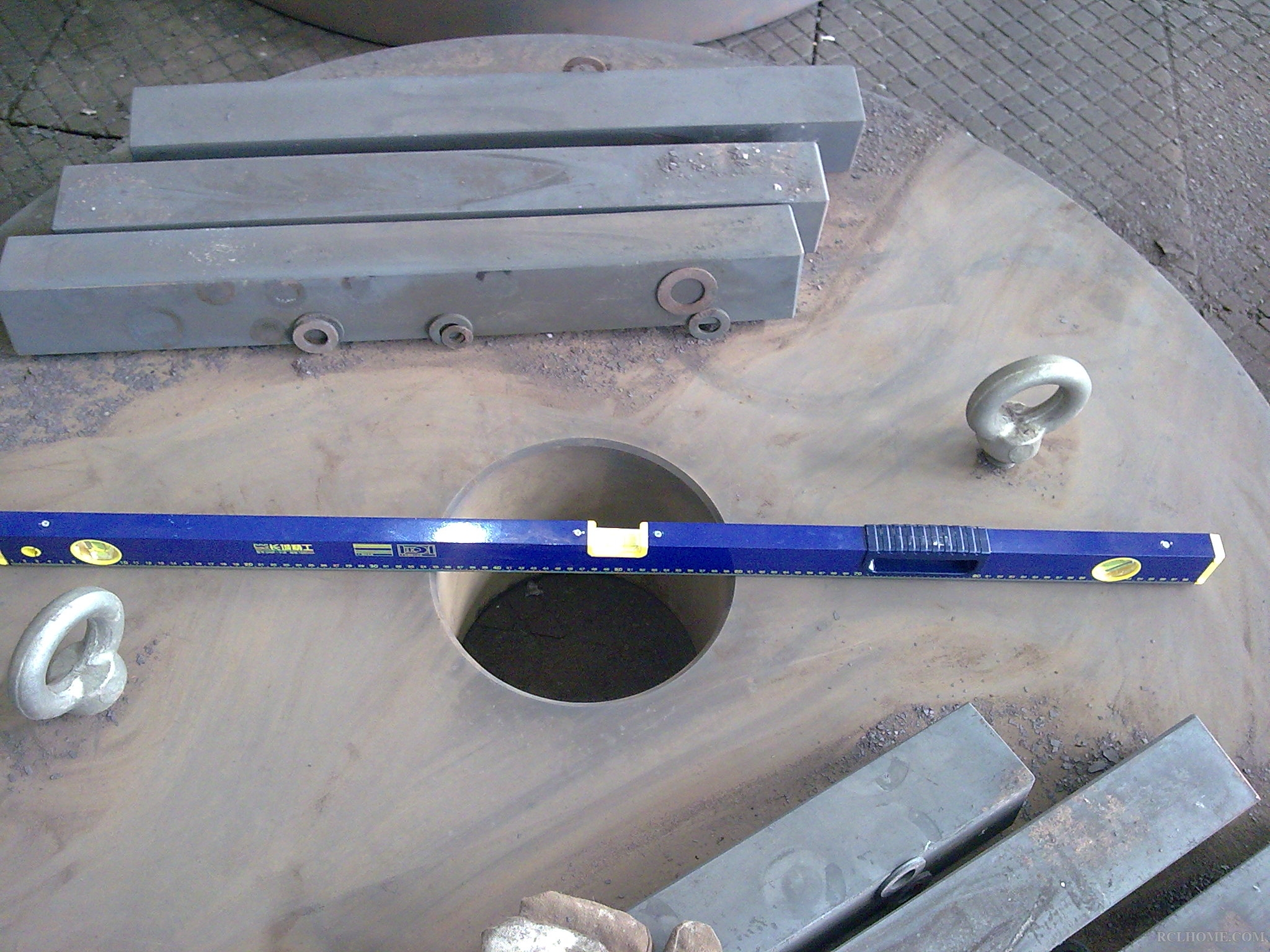

叠加在下面的一块圆饼

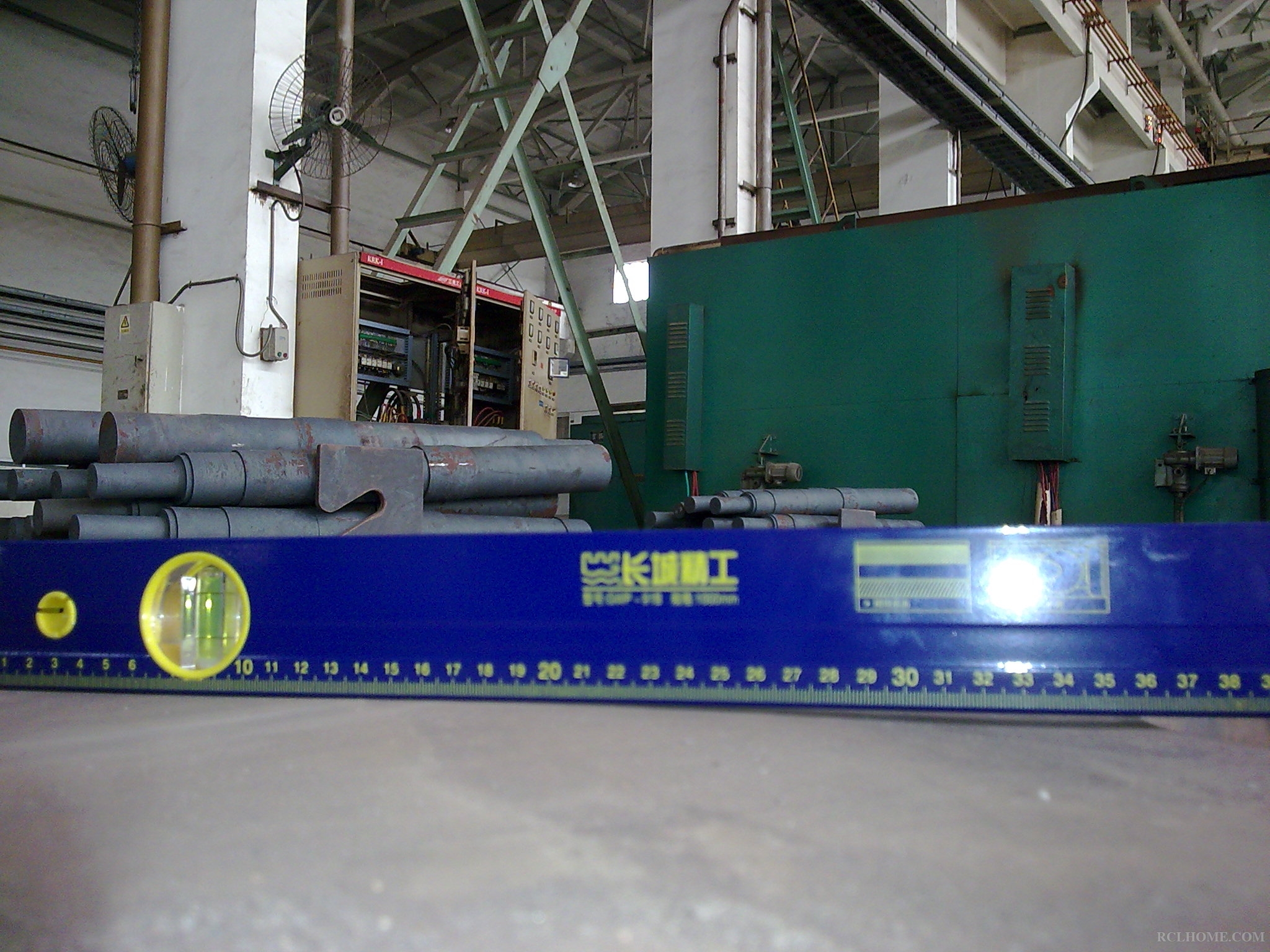

下面一块圆饼的外圆面出现间隙

这种实验做了多次都是这种结果(就像两只扣在一起的碗)。
那么为什么会这么变形呢？

Wangqinghua196

cnszgong 发表于 2013-2-22 22:33


登录/注册后可看大图

淬火后出现了 这么一种（变形）情况

叠加在下面的一块（圆饼）出现了中心孔部位向下面（或者是外圆部位上 ...

试验结果很不错。
l两件合在一起是相当于对称件热处理后热应力变形的特点！分开之后，就是这个形状了！

Wangqinghua196

哈哈哈，用素描图像了。

吉祥如意

Wangqinghua196 发表于 2013-2-23 06:55


登录/注册后可看大图

哈哈哈，用素描图像了。

穿的是工作服。给人印象是，年轻有为，精力充沛。差点没认出来，发帖欢迎呢。

Wangqinghua196

吉祥如意 发表于 2013-2-23 12:21


登录/注册后可看大图

穿的是工作服。给人印象是，年轻有为，精力充沛。差点没认出来，发帖欢迎呢。 ...

O(∩_∩)O哈哈~，也是乐趣之一。请吉祥如意先生指正！

吉祥如意

Wangqinghua196 发表于 2013-2-23 16:00


登录/注册后可看大图

O(∩_∩)O哈哈~，也是乐趣之一。请吉祥如意先生指正！

好。啥时候也给我整一个。明年换个新头像用。

吉祥如意

Wangqinghua196 发表于 2013-2-23 06:55


登录/注册后可看大图

哈哈哈，用素描图像了。

正好跟你交流一下，这个案例。我觉得假如两个样件之间有一定距离，我估计变形情况会是另一番景象。

Wangqinghua196

吉祥如意 发表于 2013-2-23 16:13


登录/注册后可看大图

正好跟你交流一下，这个案例。我觉得假如两个样件之间有一定距离，我估计变形情况会是另一番景象。 ...

要看材料的淬透性以及材料的类型、尺寸等因素。

吉祥如意

Wangqinghua196 发表于 2013-2-23 16:14


登录/注册后可看大图

要看材料的淬透性以及材料的类型、尺寸等因素。

仅就此件而言。基本条件都不变的情况下。

Wangqinghua196

吉祥如意 发表于 2013-2-23 16:17


登录/注册后可看大图

仅就此件而言。基本条件都不变的情况下。

楼主没有给出这些条件。没有的话，还是难以准确预测。
就图片看，留出的间隙要足够大些，才能有明显的效果。我20年前采用您提出的方法来控制非对称件热处理的变形，效果十分的好！

吉祥如意

Wangqinghua196 发表于 2013-2-23 16:23


登录/注册后可看大图

楼主没有给出这些条件。没有的话，还是难以准确预测。
就图片看，留出的间隙要足够大些，才能有明显的效 ...

点到为止。有时候，不用费什么脑筋，歪打正着，水到渠成。运气乎，说不清。

Wangqinghua196

吉祥如意 发表于 2013-2-23 20:41


登录/注册后可看大图

点到为止。有时候，不用费什么脑筋，歪打正着，水到渠成。运气乎，说不清。 ...

吉祥如意：
       再给您一个例子，这里涉及到专利权的问题，《导轨微变形淬火方法》，注意使用的侵权问题。

吉祥如意

Wangqinghua196 发表于 2013-2-24 14:14


登录/注册后可看大图

吉祥如意：
       再给您一个例子，这里涉及到专利权的问题，《导轨微变形淬火方法》，注意使用的侵权问 ...

太好啦。一切心领啦。

Wangqinghua196

吉祥如意 发表于 2013-2-24 16:35


登录/注册后可看大图

太好啦。一切心领啦。

20年前处理类似非对称结构的产品，我采用的是调节片，而不是“筋”。调节片和筋的间隙方向的尺寸根据工件的大小热处理淬火试验后变形大小而定，一般不需要太大。调节片必须和工件一起淬火，不仅仅是用于加热。

qibao9891

前两天给清淡分析过热应力对变形的影响。
结论是：后冷却的面会向内凹。

本帖就是典型的例子。

cnszgong

qibao9891 发表于 2013-3-1 21:40


登录/注册后可看大图

前两天给清淡分析过热应力对变形的影响。
结论是：后冷却的面会向内凹。

我就是看了那个帖子才 发的这个贴子呀。
我这两块叠加在一起的“圆饼”观察到出炉淬火前还是紧贴在一起的，淬火结束后就变成了类似于两只扣在一起的碗。

qibao9891

冷却时的热应力：
外边先冷先行收缩，将中间部分压缩；中间部分后冷却，在被压缩的基础上再收缩，就会变短。短边会向内凹。

冷却后的组织应力：
外边马氏体含量多，体积膨胀的多；中间马氏体含量少，体积膨胀的少。

还有加热时的热应力和冷却时的组织应力，变形趋势和上面两个相反。

cnszgong

qibao9891 发表于 2013-3-1 21:56


登录/注册后可看大图

冷却时的热应力：
外边先冷先行收缩，将中间部分压缩；中间部分后冷却，在被压缩的基础上再收缩，就会变短 ...

如果将两块“圆饼”叠加在一起，但长边在中间、在加热保温淬火会出现什么样的情况呢？

qibao9891

cnszgong 发表于 2013-3-2 14:38


登录/注册后可看大图

如果将两块“圆饼”叠加在一起，但长边在中间、在加热保温淬火会出现什么样的情况呢？ ...

不管哪个边在哪里，后冷却的要向内凹。

热处理变形是很复杂，很微妙的。说阴偏是阳，说阳偏是阴的情况很多。有时候要判断对变形方向都很困难。
我也只能当当事后臭皮匠。

cnszgong

qibao9891 发表于 2013-3-2 22:13


登录/注册后可看大图

不管哪个边在哪里，后冷却的要向内凹。

热处理变形是很复杂，很微妙的。说阴偏是阳，说阳偏是阴的情况很 ...

但愿变形也是那样。过一阶段会再次做这个实验。不过是两个长边都放在中间。有结果在告诉你

qibao9891

从前面俩专家的对话可以看出：
他们认为，如果是单件水冷话，一定是大头凹进。现在装夹的思路是对的，但是小头的冷速过于低了。中间要加些垫片，增大点距离，让小头的冷速再快一些，就更好了。

cnszgong

qibao9891 发表于 2013-3-14 22:22


登录/注册后可看大图

从前面俩专家的对话可以看出：
他们认为，如果是单件水冷话，一定是大头凹进。现在装夹的思路是对的，但是 ...

我把圆饼的大头放中间再试试。不过这个实验要排到半个月以后才能做咯。
看看我这个帖子http://www.rclhome.net/forum.php ... &extra=page%3D1

zdwZDW

两件同时淬火，还是单件淬火？

钢铁医生

cnszgong 发表于 2013-2-22 22:33
淬火后出现了 这么一种（变形）情况

叠加在下面的一块（圆饼）出现了中心孔部位向下面（或者是外圆部位上 ...

这个产品不小吧。用这个做实验你是在玩笑吧。

cnszgong

钢铁医生 发表于 2013-9-12 18:31
这个产品不小吧。用这个做实验你是在玩笑吧。

这个确实不是开玩笑。

cnszgong

qibao9891 发表于 2013-3-14 22:22
从前面俩专家的对话可以看出：
他们认为，如果是单件水冷话，一定是大头凹进。现在装夹的思路是对的，但是 ...

中间加些垫片,结果还是那样。
