轴类渗碳淬火工装,各位能晒晒自己的工装吗?

[复制链接]

签到天数: 403 天

[LV.9]以坛为家II

25

主题

795

回帖

2827

积分

热处理工程师

积分
2827
发表于 2015-12-6 11:32:13 | 显示全部楼层 |阅读模式
各位大侠谈谈轴类渗碳淬火如何装炉最好?谈谈您的高见?

评分

参与人数 1金钱 +20 收起 理由
吉祥如意 + 20

查看全部评分

打赏楼主

取消

感谢您的支持,我会继续努力的!

扫码支持
扫码打赏,你说多少就多少

打开支付宝扫一扫,即可进行扫码打赏哦

现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 3 天

[LV.2]偶尔看看I

17

主题

497

回帖

1740

积分

热处理工程师

积分
1740
发表于 2015-12-6 20:01:32 | 显示全部楼层
轴类一般都是垂直装炉的,
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
发表于 2015-12-7 13:38:05 | 显示全部楼层
          一般情况下,轴类产品无需专用工装,就用通用的料架、料棍,即可,除了竖直站立装炉,还有竖直悬挂装炉,二者是不同的
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1121 天

[LV.10]以坛为家III

135

主题

5612

回帖

2万

积分

版主

积分
20982
发表于 2015-12-7 19:09:57 | 显示全部楼层
轴类:挂放   插放   捆绑固定放 切记堆放(当然要看你轴的体格了)
平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 403 天

[LV.9]以坛为家II

25

主题

795

回帖

2827

积分

热处理工程师

积分
2827
 楼主| 发表于 2015-12-8 09:26:15 | 显示全部楼层
沧海一声笑 发表于 2015-12-7 19:09
轴类:挂放   插放   捆绑固定放 切记堆放(当然要看你轴的体格了)

朋友捆放的话对渗碳有没有影响呢?影响有多大?怎么影响呢?
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 403 天

[LV.9]以坛为家II

25

主题

795

回帖

2827

积分

热处理工程师

积分
2827
 楼主| 发表于 2015-12-8 09:33:01 | 显示全部楼层
本帖最后由 hnhxslr 于 2015-12-8 09:59 编辑
孤鸿踏雪 发表于 2015-12-7 13:38
一般情况下,轴类产品无需专用工装,就用通用的料架、料棍,即可,除了竖直站立装炉,还有竖直悬 ...


杨工,悬挂装炉应该更好点,但是站立装炉就可能存在倾斜的情况,倾斜一点点由于重力作用会使径跳变化很大的,你的经验直径40,长400的轴立放(当然是尽可能垂直了),径跳能有多大呢?

评分

参与人数 1金钱 +10 收起 理由
孤鸿踏雪 + 10 立此存照

查看全部评分

现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 653 天

[LV.9]以坛为家II

1

主题

905

回帖

4075

积分

热处理高工

积分
4075
发表于 2015-12-8 10:04:19 | 显示全部楼层
轴类产品量大一些,一般采用专用工装,一般是底面支撑固定,再加上2个或一个固定盘。采用悬挂由于料盘吃力容易变形,对后期产品变形不利。
为成功找方法,不为失败找借口。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
发表于 2015-12-8 10:08:15 | 显示全部楼层
hnhxslr 发表于 2015-12-8 09:33
杨工,悬挂装炉应该更好点,但是站立装炉就可能存在倾斜的情况,倾斜一点点由于重力作用会使径跳变化很大 ...

       尽管竖直站立和悬挂装炉都是竖直的,但竖直悬挂与竖直站立装炉变形当然有很大差异,但关键是,某些轴类产品因为木有台阶或台阶很小,无法悬挂。
      至于直径40mm,长度400mm轴竖直站立装炉,径跳有多大?我真木有这方面的经验
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1121 天

[LV.10]以坛为家III

135

主题

5612

回帖

2万

积分

版主

积分
20982
发表于 2015-12-8 18:28:58 | 显示全部楼层
hnhxslr 发表于 2015-12-8 09:33
杨工,悬挂装炉应该更好点,但是站立装炉就可能存在倾斜的情况,倾斜一点点由于重力作用会使径跳变化很大 ...

如果20CrMnTi材质渗碳淬火件,竖直摆放淬火后轴跳可能超过1mm

评分

参与人数 1金钱 +10 收起 理由
孤鸿踏雪 + 10 感谢分享!

查看全部评分

平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 403 天

[LV.9]以坛为家II

25

主题

795

回帖

2827

积分

热处理工程师

积分
2827
 楼主| 发表于 2015-12-10 14:09:31 | 显示全部楼层
LINFHAO 发表于 2015-12-8 10:04
轴类产品量大一些,一般采用专用工装,一般是底面支撑固定,再加上2个或一个固定盘。采用悬挂由于料盘吃力 ...

朋友“采用悬挂由于料盘吃力容易变形,对后期产品变形不利”这个真的没有看懂啊
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 403 天

[LV.9]以坛为家II

25

主题

795

回帖

2827

积分

热处理工程师

积分
2827
 楼主| 发表于 2015-12-10 14:11:38 | 显示全部楼层
沧海一声笑 发表于 2015-12-8 18:28
如果20CrMnTi材质渗碳淬火件,竖直摆放淬火后轴跳可能超过1mm

谢谢一声笑先生的分享!

点评

别着急谢谢。一笑大师晚上会有惊人的发言。  发表于 2015-12-10 15:09
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 1366 天

[LV.10]以坛为家III

227

主题

2万

回帖

5万

积分

超级版主

积分
58357
QQ
发表于 2015-12-10 15:08:18 | 显示全部楼层
沧海一声笑 发表于 2015-12-8 18:28
如果20CrMnTi材质渗碳淬火件,竖直摆放淬火后轴跳可能超过1mm

有点极端。大师那里会经常发生这样的事情?
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 1121 天

[LV.10]以坛为家III

135

主题

5612

回帖

2万

积分

版主

积分
20982
发表于 2015-12-10 18:19:59 | 显示全部楼层
hnhxslr 发表于 2015-12-10 14:11
谢谢一声笑先生的分享!

这个变形大小与轴的结构,材质及冷却介质,当然装料的方式等都有直接关系,同炉之间不同的位置度也还有不尽相同的时候!
平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 1121 天

[LV.10]以坛为家III

135

主题

5612

回帖

2万

积分

版主

积分
20982
发表于 2015-12-10 18:23:21 | 显示全部楼层
吉祥如意 发表于 2015-12-10 15:08
有点极端。大师那里会经常发生这样的事情?

这个么,我也不想滴!
平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 1366 天

[LV.10]以坛为家III

227

主题

2万

回帖

5万

积分

超级版主

积分
58357
QQ
发表于 2015-12-10 19:16:47 | 显示全部楼层
沧海一声笑 发表于 2015-12-10 18:23
这个么,我也不想滴!

是热处理的问题。
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 519 天

[LV.9]以坛为家II

32

主题

1298

回帖

5014

积分

热处理高工

积分
5014
发表于 2015-12-11 08:37:37 | 显示全部楼层
正为一个直径10mm左右,筷子长短(250mm左右)的光杆轴渗碳淬火,因为没有台阶无法悬挂而头疼呢。
材质:20Cr  CHD=0.4-0.6mm  HRA78-83 单边磨量0.15-0.2mm(客户要求不矫直)。两次试样都缴械投降,大的变形到了0.5mm。

点评

心部硬度测试是多少?  发表于 2015-12-11 10:31
回复

使用道具 举报

签到天数: 519 天

[LV.9]以坛为家II

32

主题

1298

回帖

5014

积分

热处理高工

积分
5014
发表于 2015-12-11 11:01:42 | 显示全部楼层
正信热处理 发表于 2015-12-11 08:37
正为一个直径10mm左右,筷子长短(250mm左右)的光杆轴渗碳淬火,因为没有台阶无法悬挂而头疼呢。
材质:20Cr ...

HRC38上下,因设备局限无法调整,而且我们只有快油。
回复

使用道具 举报

签到天数: 1366 天

[LV.10]以坛为家III

227

主题

2万

回帖

5万

积分

超级版主

积分
58357
QQ
发表于 2015-12-11 12:16:02 | 显示全部楼层
正信热处理 发表于 2015-12-11 11:01
HRC38上下,因设备局限无法调整,而且我们只有快油。

静油淬火可试过?

点评

搅拌低速试过,当时也考虑过淬静油顾虑冷却不均匀的因素放弃了。  发表于 2015-12-11 12:48
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 1366 天

[LV.10]以坛为家III

227

主题

2万

回帖

5万

积分

超级版主

积分
58357
QQ
发表于 2015-12-11 12:51:35 | 显示全部楼层

静止在油中15-20秒应该有效果。
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 403 天

[LV.9]以坛为家II

25

主题

795

回帖

2827

积分

热处理工程师

积分
2827
 楼主| 发表于 2015-12-15 16:06:35 | 显示全部楼层
吉祥如意 发表于 2015-12-11 12:51
静止在油中15-20秒应该有效果。

我感觉他的问题应该是怎么装炉来保证最小的变形
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 1366 天

[LV.10]以坛为家III

227

主题

2万

回帖

5万

积分

超级版主

积分
58357
QQ
发表于 2015-12-15 16:19:38 | 显示全部楼层
hnhxslr 发表于 2015-12-15 16:06
我感觉他的问题应该是怎么装炉来保证最小的变形

请说说您的想法怎么装?
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 403 天

[LV.9]以坛为家II

25

主题

795

回帖

2827

积分

热处理工程师

积分
2827
 楼主| 发表于 2015-12-15 17:18:10 | 显示全部楼层
吉祥如意 发表于 2015-12-15 16:19
请说说您的想法怎么装?

我是来取经的

点评

您来取经,马上有专家来献宝贝。  发表于 2015-12-15 17:24
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 1735 天

[LV.Master]伴坛终老

339

主题

1万

回帖

3万

积分

热处理元老

积分
37540
发表于 2015-12-15 17:18:14 | 显示全部楼层
吉祥如意 发表于 2015-12-15 16:19
请说说您的想法怎么装?

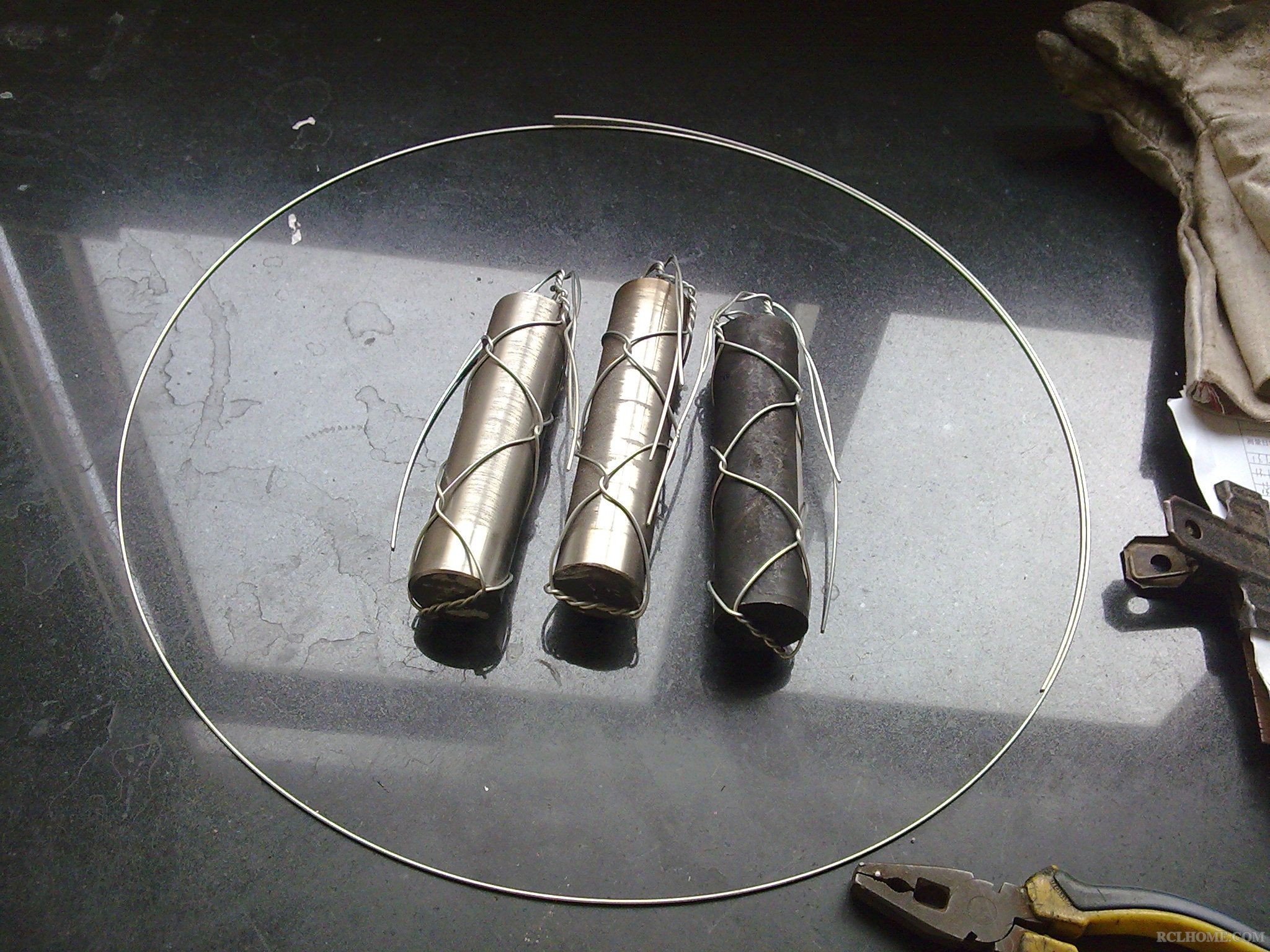

可以用铁丝捆扎,垂直吊挂方式 图像270.jpg

评分

参与人数 1金钱 +5 收起 理由
吉祥如意 + 5

查看全部评分

现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 1366 天

[LV.10]以坛为家III

227

主题

2万

回帖

5万

积分

超级版主

积分
58357
QQ
发表于 2015-12-15 17:23:34 | 显示全部楼层
cnszgong 发表于 2015-12-15 17:18
可以用铁丝捆扎,垂直吊挂方式

这个有点讲究:请介绍下捆扎注意事项。
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 1735 天

[LV.Master]伴坛终老

339

主题

1万

回帖

3万

积分

热处理元老

积分
37540
发表于 2015-12-15 17:26:10 | 显示全部楼层
吉祥如意 发表于 2015-12-15 17:23
这个有点讲究:请介绍下捆扎注意事项。

这个靠经验,主要是编网时注意左右对称。
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 519 天

[LV.9]以坛为家II

32

主题

1298

回帖

5014

积分

热处理高工

积分
5014
发表于 2015-12-15 17:56:54 | 显示全部楼层
变形主要来自于两个方面:加热和冷却。要想验证到底产生在哪道工序上,可以渗碳后不淬火,缓冷后拉出来查一下,如果发现变形超差该从加热上入手,反之应从冷却上入手。
加热变形主要是控制装炉方式和加热速度;
冷却变形,主要考虑冷却速度过快和冷却不均匀。
说的好听,实际控制咋就那么难呢???
回复

使用道具 举报

签到天数: 1366 天

[LV.10]以坛为家III

227

主题

2万

回帖

5万

积分

超级版主

积分
58357
QQ
发表于 2015-12-15 18:38:54 | 显示全部楼层
正信热处理 发表于 2015-12-15 17:56
变形主要来自于两个方面:加热和冷却。要想验证到底产生在哪道工序上,可以渗碳后不淬火,缓冷后拉出来查一 ...

冷却变形,可以不考虑冷却速度慢的因素?
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 519 天

[LV.9]以坛为家II

32

主题

1298

回帖

5014

积分

热处理高工

积分
5014
发表于 2015-12-15 18:49:29 | 显示全部楼层
吉祥如意 发表于 2015-12-15 18:38
冷却变形,可以不考虑冷却速度慢的因素?

对,还有冷却过慢。只是我还沒能参悟明白。
回复

使用道具 举报

签到天数: 1735 天

[LV.Master]伴坛终老

339

主题

1万

回帖

3万

积分

热处理元老

积分
37540
发表于 2015-12-15 19:38:51 | 显示全部楼层
本帖最后由 cnszgong 于 2015-12-15 19:42 编辑

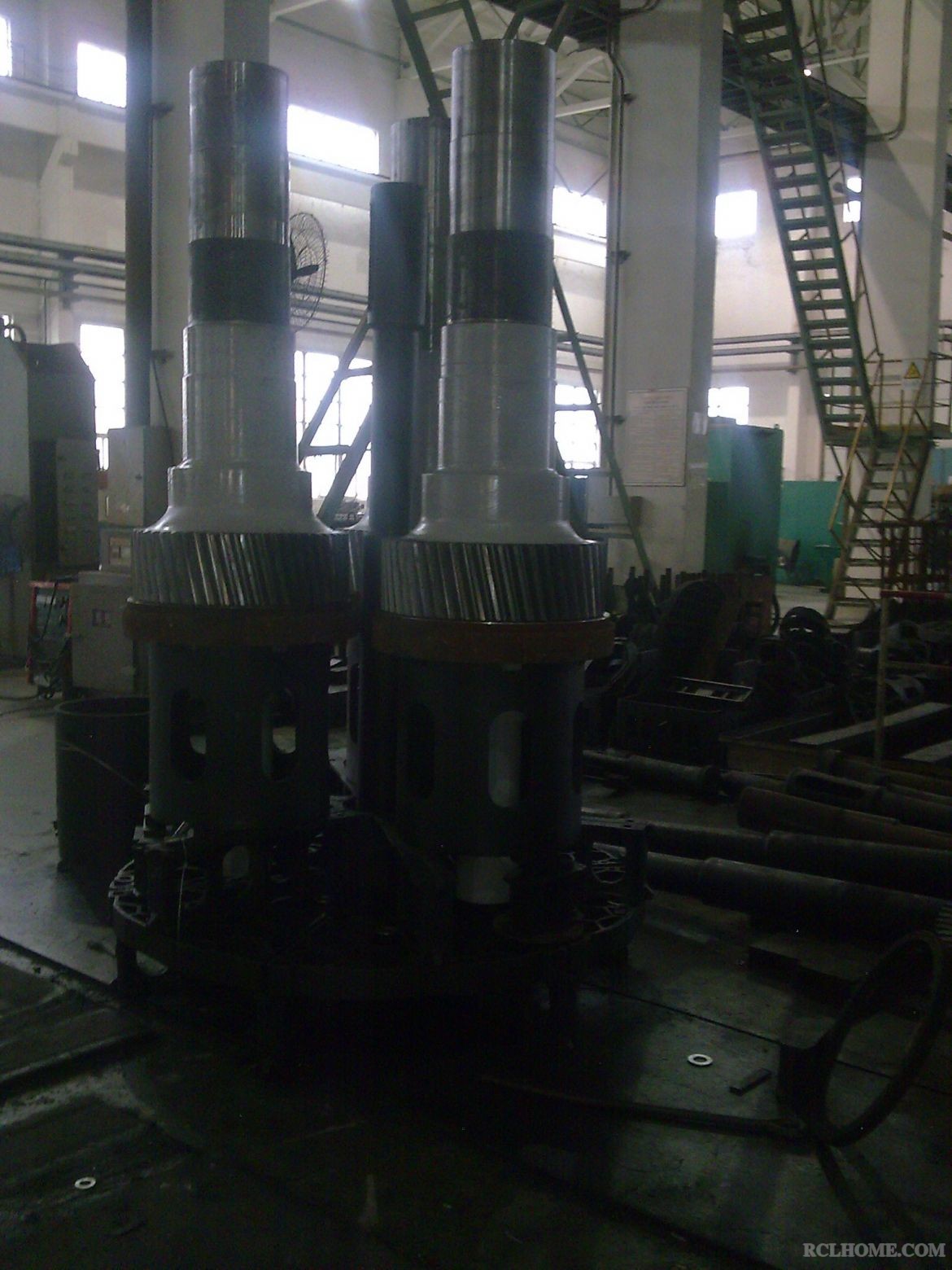

这几根轴由于不像平时渗碳齿轴对光轴要求做防渗碳处理(图片光轴黑色以上部位,包括黑色部位),但由于冷加工没注意这个要求,因此对(黑色)光轴部位已经留的余量非常小了,因此对弯曲变形要求严格。所以才有这样的装炉方式,轴在料架上的垂直度用水平尺矫正,确保轴在装炉时必须垂直。
图像605.jpg 图像604.jpg

评分

参与人数 1金钱 +10 收起 理由
吉祥如意 + 10

查看全部评分

现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 1735 天

[LV.Master]伴坛终老

339

主题

1万

回帖

3万

积分

热处理元老

积分
37540
发表于 2015-12-15 19:51:23 | 显示全部楼层
cnszgong 发表于 2015-12-15 19:38
这几根轴由于不像平时渗碳齿轴对光轴要求做防渗碳处理(图片光轴黑色以上部位,包括黑色部位),但由于冷加 ...

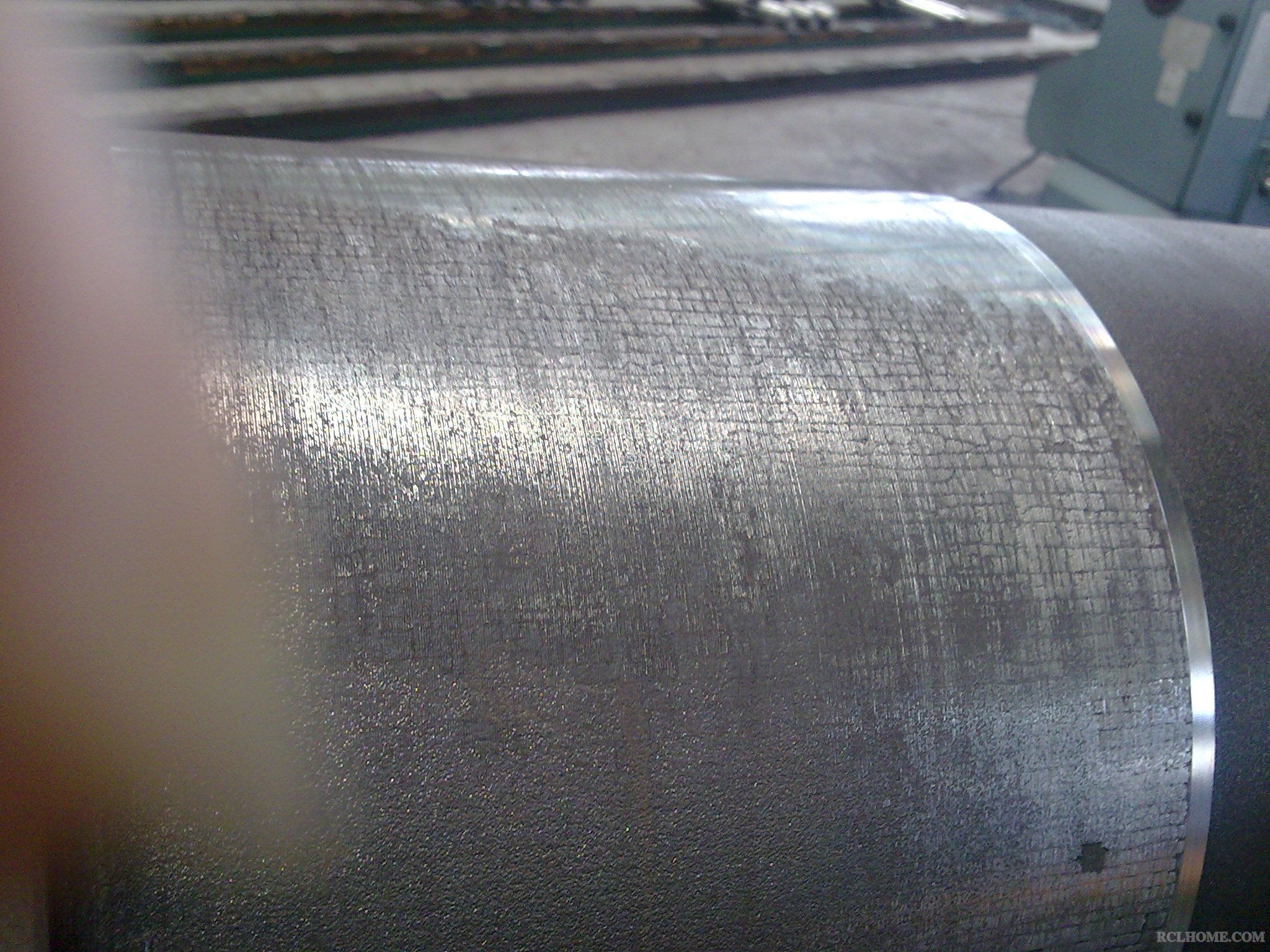

这是黑色部位在渗碳后机加工时的情景(加工余量很小),图纸要求该部位渗碳。因此只能带着氧化皮进行渗碳了。
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 275 天

[LV.8]以坛为家I

95

主题

2175

回帖

8905

积分

热处理专家组

积分
8905
发表于 2015-12-15 20:10:55 | 显示全部楼层
cnszgong 发表于 2015-12-15 19:51
这是黑色部位在渗碳后机加工时的情景(加工余量很小),图纸要求该部位渗碳。因此只能带着氧化皮进行渗碳 ...

请问:带氧化皮渗碳的结果,渗碳层是比无氧化皮的深还是浅?
回复

使用道具 举报

签到天数: 1735 天

[LV.Master]伴坛终老

339

主题

1万

回帖

3万

积分

热处理元老

积分
37540
发表于 2015-12-15 20:12:59 | 显示全部楼层
霜月 发表于 2015-12-15 20:10
请问:带氧化皮渗碳的结果,渗碳层是比无氧化皮的深还是浅?

有无氧化皮似乎对渗碳质量无影响。
经过用同材质的试样进行同炉渗碳对比试验。带氧化皮的试样渗层反而深。
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 275 天

[LV.8]以坛为家I

95

主题

2175

回帖

8905

积分

热处理专家组

积分
8905
发表于 2015-12-15 20:17:53 | 显示全部楼层
cnszgong 发表于 2015-12-15 20:12
有无氧化皮似乎对渗碳质量无影响。
经过用同材质的试样进行同炉渗碳对比试验。带氧化皮的试样渗层反 ...

我们以前也曾发现有氧化的试样渗碳层要比无氧化的深些,还以为是偶然现象。
回复

使用道具 举报

签到天数: 1735 天

[LV.Master]伴坛终老

339

主题

1万

回帖

3万

积分

热处理元老

积分
37540
发表于 2015-12-15 20:20:12 | 显示全部楼层
霜月 发表于 2015-12-15 20:17
我们以前也曾发现有氧化的试样渗碳层要比无氧化的深些,还以为是偶然现象。 ...

我们特别在做那几根轴前做过试验对比的。

点评

很注意细节,赞一个!  发表于 2015-12-15 20:22
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 3 天

[LV.2]偶尔看看I

17

主题

497

回帖

1740

积分

热处理工程师

积分
1740
发表于 2015-12-15 20:28:57 来自手机 | 显示全部楼层
正信热处理 发表于 2015-12-11 08:37
正为一个直径10mm左右,筷子长短(250mm左右)的光杆轴渗碳淬火,因为没有台阶无法悬挂而头疼呢。
材质:20Cr ...

这材料是否是属于本质粗晶粒钢?
回复

使用道具 举报

签到天数: 403 天

[LV.9]以坛为家II

25

主题

795

回帖

2827

积分

热处理工程师

积分
2827
 楼主| 发表于 2015-12-25 10:06:23 | 显示全部楼层
cnszgong 发表于 2015-12-15 17:18
可以用铁丝捆扎,垂直吊挂方式

好好好好
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 403 天

[LV.9]以坛为家II

25

主题

795

回帖

2827

积分

热处理工程师

积分
2827
 楼主| 发表于 2015-12-25 10:10:02 | 显示全部楼层
cnszgong 发表于 2015-12-15 19:38
这几根轴由于不像平时渗碳齿轴对光轴要求做防渗碳处理(图片光轴黑色以上部位,包括黑色部位),但由于冷加 ...

好好好好好
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 403 天

[LV.9]以坛为家II

25

主题

795

回帖

2827

积分

热处理工程师

积分
2827
 楼主| 发表于 2015-12-25 10:11:08 | 显示全部楼层
霜月 发表于 2015-12-15 20:10
请问:带氧化皮渗碳的结果,渗碳层是比无氧化皮的深还是浅?

好问题
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 403 天

[LV.9]以坛为家II

25

主题

795

回帖

2827

积分

热处理工程师

积分
2827
 楼主| 发表于 2015-12-25 10:12:01 | 显示全部楼层
cnszgong 发表于 2015-12-15 20:12
有无氧化皮似乎对渗碳质量无影响。
经过用同材质的试样进行同炉渗碳对比试验。带氧化皮的试样渗层反 ...

哪位大侠对这个问题讲讲原理
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 403 天

[LV.9]以坛为家II

25

主题

795

回帖

2827

积分

热处理工程师

积分
2827
 楼主| 发表于 2015-12-25 10:13:40 | 显示全部楼层
霜月 发表于 2015-12-15 20:17
我们以前也曾发现有氧化的试样渗碳层要比无氧化的深些,还以为是偶然现象。 ...

这个氧化到什么程度可以就深了呢?有没有经验晒晒!!!多谢!
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 403 天

[LV.9]以坛为家II

25

主题

795

回帖

2827

积分

热处理工程师

积分
2827
 楼主| 发表于 2015-12-25 10:16:00 | 显示全部楼层
cnszgong 发表于 2015-12-15 20:20
我们特别在做那几根轴前做过试验对比的。

做实验时,氧化程度对渗速影响有没有结果呢晒晒呗
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
发表于 2015-12-25 13:57:31 | 显示全部楼层
hnhxslr 发表于 2015-12-25 10:16
做实验时,氧化程度对渗速影响有没有结果呢晒晒呗

         这个,肯定有影响。而且影响大了!

         比如说,预氧化对渗速的影响作用(不知道你是否认可预氧化)!但预氧化的温度和时间如何?再回到你提出的问题上:如果在无保护气氛的条件下较高温度长时间保温,工件产品表面氧化严重(比如就像正火或退火件表面所形成的一层厚厚的氧化皮),这种情况下,渗碳行为会是什么样呢?
该会员没有填写今日想说内容.
回复

使用道具 举报

该用户从未签到

0

主题

141

回帖

542

积分

热处理助工

积分
542
发表于 2015-12-26 15:10:07 | 显示全部楼层
正信热处理 发表于 2015-12-11 08:37
正为一个直径10mm左右,筷子长短(250mm左右)的光杆轴渗碳淬火,因为没有台阶无法悬挂而头疼呢。
材质:20Cr ...

一个单位干此类活儿感觉有难度真的很悲哀
回复

使用道具 举报

签到天数: 1735 天

[LV.Master]伴坛终老

339

主题

1万

回帖

3万

积分

热处理元老

积分
37540
发表于 2015-12-26 19:07:22 | 显示全部楼层
孤鸿踏雪 发表于 2015-12-25 13:57
这个,肯定有影响。而且影响大了!

         比如说,预氧化对渗速的影响作用(不知道你是否认 ...

其实这就像是某人就餐前喝点开胃酒一样。
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
发表于 2015-12-28 09:12:56 | 显示全部楼层
cnszgong 发表于 2015-12-26 19:07
其实这就像是某人就餐前喝点开胃酒一样。

        这个也是你从事某项活动时,先做一下热身运动,以便正常进入最佳状态。
该会员没有填写今日想说内容.
回复

使用道具 举报

本版积分规则

QQ|Archiver|手机版|小黑屋|热处理之家 ( 湘ICP备16021836号-4 ),中华人民共和国工业和信息化部备案号:湘ICP备16021836号-1湘ICP备16021836号-3湘ICP备16021836号-4, 公安部备案号:43010302000896

GMT+8, 2024-12-23 23:19 , Processed in 0.155519 second(s), 30 queries .

Powered by Discuz! X3.5

© 2001-2024 Discuz! Team.

快速回复 返回顶部 返回列表
,中华人民共和国工业和信息化部备案号:湘ICP备16021836号-2
