感应加热淬火使用的聚乙烯醇水溶液如何配置？

孤鸿踏雪

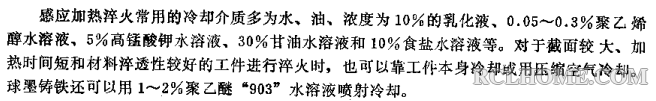

        大家先看以下附件，然后交流一下聚乙烯醇水溶液如何配置

孤鸿踏雪

        这个问题怎么无人关注呢？{:soso_e114:}

所以因为

孤鸿踏雪 发表于 2014-3-10 11:10
这个问题怎么无人关注呢？

这个水溶液没有用过，所以不好说

孤鸿踏雪

所以因为 发表于 2014-3-10 12:23
这个水溶液没有用过，所以不好说

        用没用过没关系，不应该影响本主题的讨论。

       因为聚乙烯醇是不溶于水的固体物质，如何让它水中配置成0.03~0.5％的水溶液呢？

所以因为

孤鸿踏雪 发表于 2014-3-10 13:34
用没用过没关系，不应该影响本主题的讨论。

       因为聚乙烯醇是不溶于水的固体物质，如何让 ...

看看，参考参考：
http://www.doc88.com/p-74480372665.html

天边的白云

孤鸿踏雪 发表于 2014-3-10 13:34
用没用过没关系，不应该影响本主题的讨论。

       因为聚乙烯醇是不溶于水的固体物质，如何让 ...

低温+高温搅拌慢慢熬制，是可以让它溶解于水中的，只是浓度低了难检测。

孤鸿踏雪

所以因为 发表于 2014-3-10 13:54
看看，参考参考：
http://www.doc88.com/p-74480372665.html

        这个标准我有，只可惜标准只介绍用聚乙烯醇浓缩液配置水溶液的方法，并没有介绍浓缩液是如何制成的

孤鸿踏雪

天边的白云 发表于 2014-3-10 15:17
低温+高温搅拌慢慢熬制，是可以让它溶解于水中的，只是浓度低了难检测。 ...

          这种熬制有什么技巧吗？比如说，在多少（重量）水中加入多少（重量）的聚乙烯醇固体粉末，采用多高温度熬制？熬制到什么程度（或熬制多长时间）？熬制好的浓缩液直接倒入大水池子搅拌使用吗？

天边的白云

7%的浓度配制，好了后倒到大池子里稀释了使用。我们一般30-40度搅拌然后加热到100多度再搅拌，一直到看不到颗粒为止，配制不好的话，会出现查不到浓度的现象。

所以因为

孤鸿踏雪 发表于 2014-3-10 15:48
这个标准我有，只可惜标准只介绍用聚乙烯醇浓缩液配置水溶液的方法，并没有介绍浓缩液是如何制成 ...

应该有现成浓缩液采购的吧？

孤鸿踏雪

所以因为 发表于 2014-3-10 17:33
应该有现成浓缩液采购的吧？

          这个不仅可以有，而且一定有！但聚乙烯醇浓缩液的价格可与PAG或淬火油媲美，我一直是用的是自制的

所以因为

孤鸿踏雪 发表于 2014-3-11 08:42
这个不仅可以有，而且一定有！但聚乙烯醇浓缩液的价格可与PAG或淬火油媲美，我一直是用的是自 ...

原来自制的人跑了？

秦时明月

天边的白云 发表于 2014-3-10 16:40
7%的浓度配制，好了后倒到大池子里稀释了使用。我们一般30-40度搅拌然后加热到100多度再搅拌，一直到看不到 ...

是加水加热还是纯聚乙烯醇加热？

天边的白云

秦楼明月 发表于 2014-3-12 12:23
是加水加热还是纯聚乙烯醇加热？

当然加水再加热咯，不加水就加热会爆炸吧，我没试过，

孤鸿踏雪

秦楼明月 发表于 2014-3-12 12:23
是加水加热还是纯聚乙烯醇加热？

       是将固态聚乙烯醇（粉末）放到凉水中，然后进行熬制（熬制过程中必须不断搅拌），一直熬制到粥（黄褐色）一样，里面没有白色的固体粉末颗粒，然后把这锅粥倒入大池中搅拌，根据大池实际存水量，如此不停的进行下去，直到达到目标浓度为止
