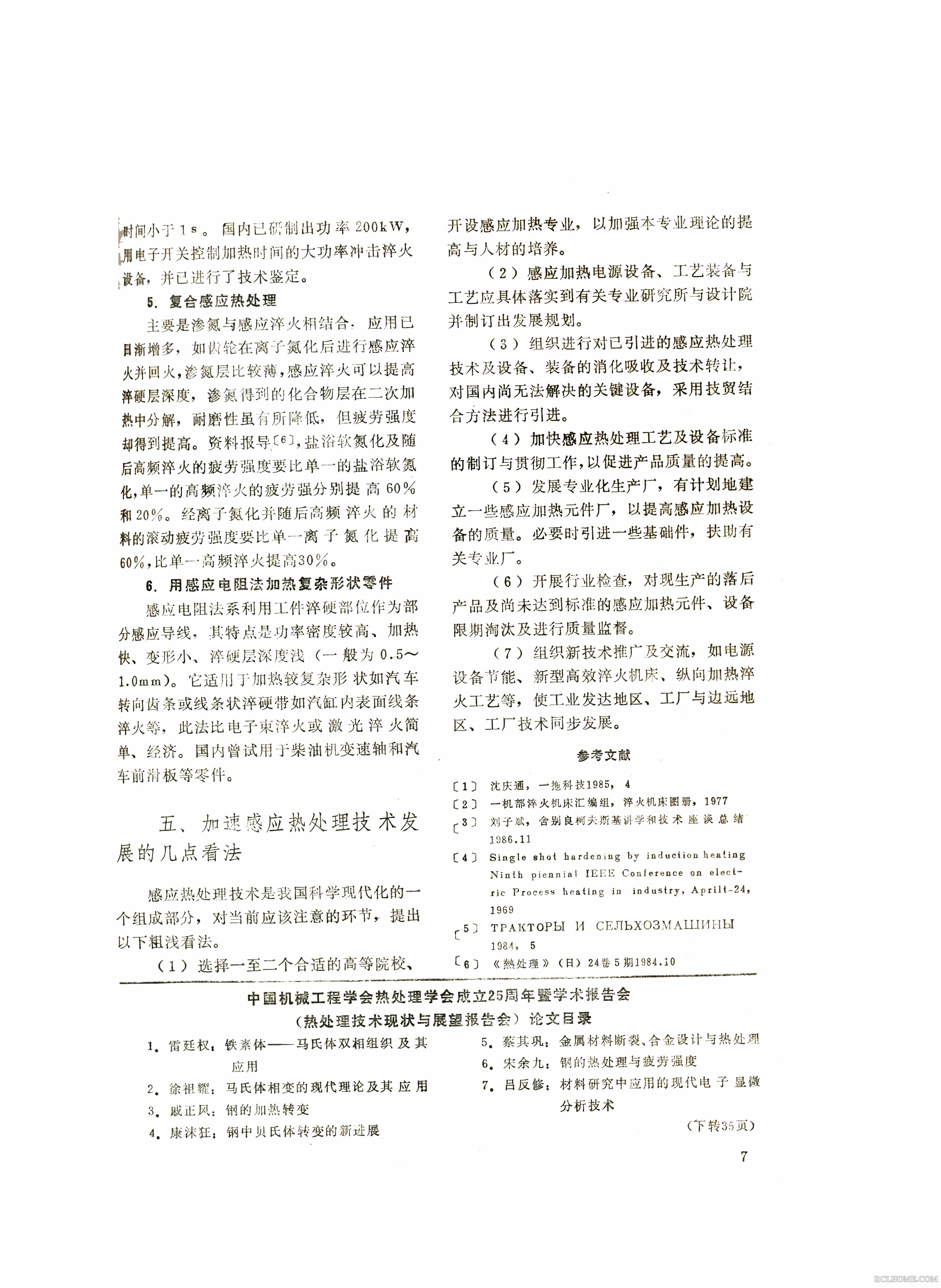

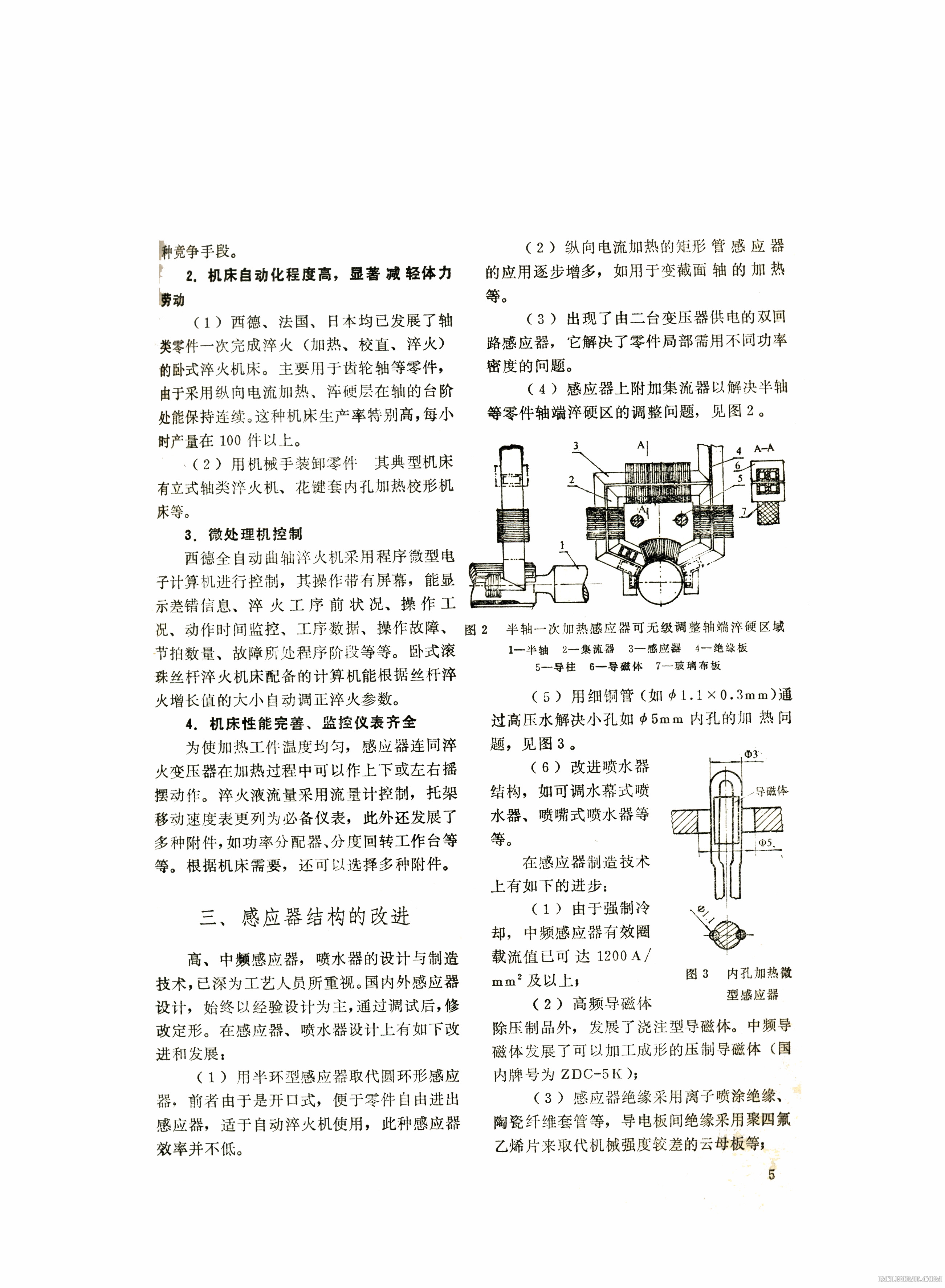

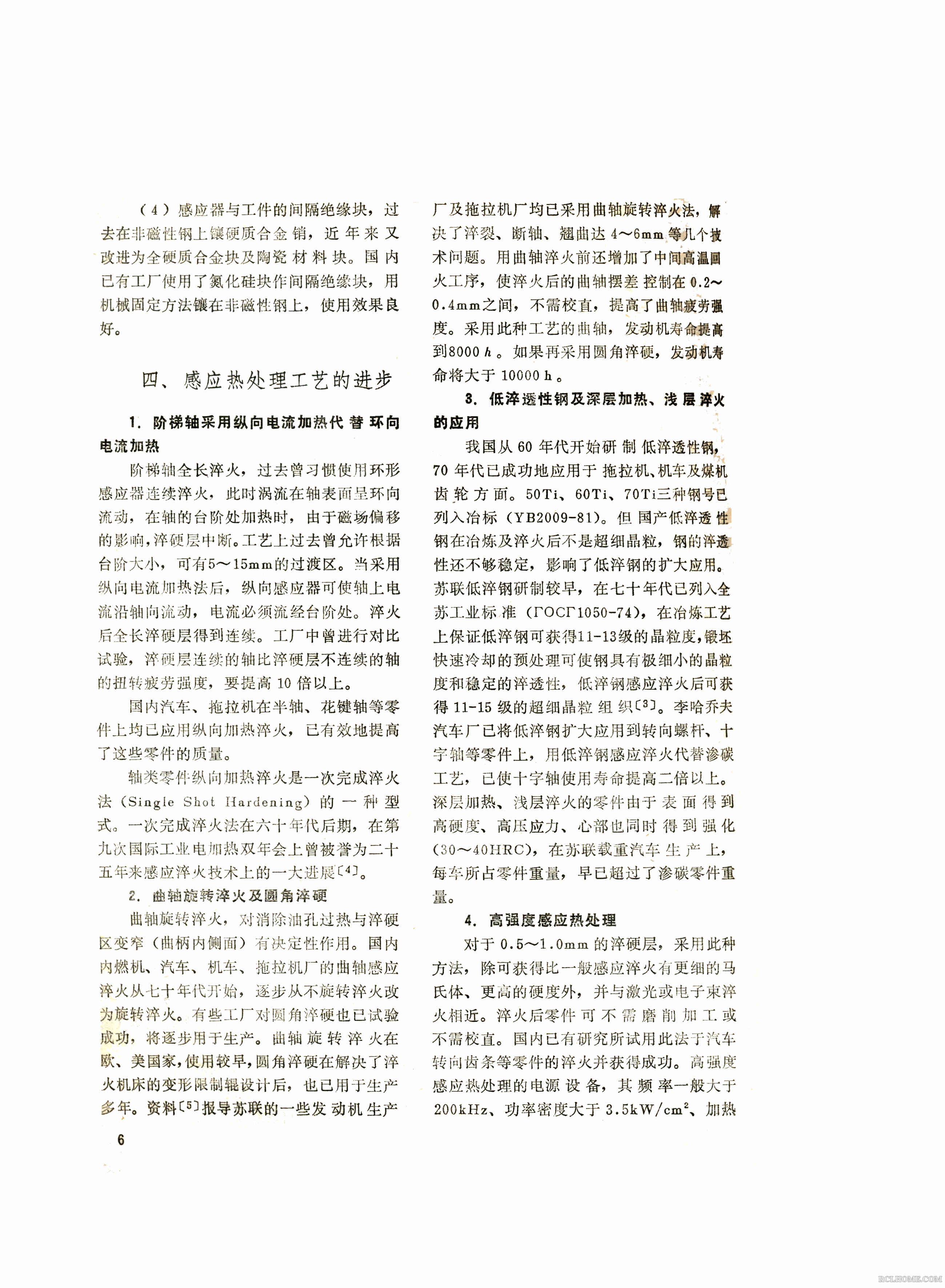

感应热处理技术的发展

孤鸿踏雪 · 发表于 2013-3-18 14:56:48

这篇文章尽管已成为老古董，但我至今仍然认同他的观点——即感应淬火技术在今后相当长时期内，仍然以实践为主，理论上给予的指导并不多。

zhgn · 发表于 2013-10-24 18:20:12

的确如此。很多参数都比较难收集汇总，实际生产总影响因素多

追求卓越 · 发表于 2013-10-24 19:18:05

我认为感应淬火发展的方向是自动化、智能化，如果能如渗碳一样自动计算、控制淬硬层深度、硬度就好了。

吉祥如意 · 发表于 2013-10-24 19:21:23

追求卓越发表于 2013-10-24 19:18
我认为感应淬火发展的方向是自动化、智能化，如果能如渗碳一样自动计算、控制淬硬层深度、硬度就好了。 ...

预计也就是这几年的事。为期不会太远。

追求卓越 · 发表于 2013-10-24 19:24:51

吉祥如意发表于 2013-10-24 19:21
预计也就是这几年的事。为期不会太远。

在自动化方面，国产设备做的还不够啊，尽量少用人，另外设备一定要稳定，当线路电压有变化时，能根据电压自动调节，就好了。

吉祥如意 · 发表于 2013-10-24 19:29:18

追求卓越发表于 2013-10-24 19:24
在自动化方面，国产设备做的还不够啊，尽量少用人，另外设备一定要稳定，当线路电压有变化时，能根据电压 ...

国产设备还真差距不小。国家的投入和支持力度太差。
本土的企业实力不足呀。

孤鸿踏雪 · 发表于 2013-10-25 07:36:36

追求卓越发表于 2013-10-24 19:18
我认为感应淬火发展的方向是自动化、智能化，如果能如渗碳一样自动计算、控制淬硬层深度、硬度就好了。 ...

期待有此类高端人才横空出世啊

		自动登录	找回密码
密码			立即注册(不支持数字)
