替朋友求：40Cr的退火标准图片

孤鸿踏雪 · 发表于 2016-9-20 16:10:21

有木有？请分享一下

cnszgong · 发表于 2016-9-20 18:35:12

simida · 发表于 2016-9-21 08:49:01

cnszgong 发表于 2016-9-20 18:35
不知道《标准金相图谱》中有没有？？http://www.rclhome.net/forum.php?mod=viewthread&tid=1115&highlight ...

龚大，这个很好的学习材料。谢谢分享

孤鸿踏雪 · 发表于 2016-9-21 11:18:32

cnszgong 发表于 2016-9-20 18:35
不知道《标准金相图谱》中有没有？？http://www.rclhome.net/forum.php?mod=viewthread&tid=1115&highlight ...

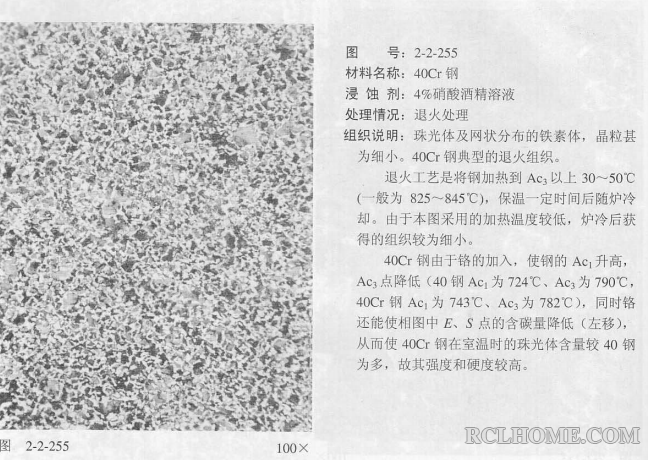

已经找到

biutodie · 发表于 2016-9-21 12:25:33

孤鸿踏雪发表于 2016-9-21 11:18
已经找到

退火定义是加热到Ac3以上30～50℃？
那为啥有的钢种比如5CrNiMo的退火温度在Ac1附近低于Ac3呢

孤鸿踏雪 · 发表于 2016-9-21 14:52:50

biutodie 发表于 2016-9-21 12:25
退火定义是加热到Ac3以上30～50℃？
那为啥有的钢种比如5CrNiMo的退火温度在Ac1附近低于Ac3呢
...

40Cr是亚共析钢，但5CrNiMo应该是过共析钢啦

biutodie · 发表于 2016-9-22 09:28:43

孤鸿踏雪发表于 2016-9-21 14:52
40Cr是亚共析钢，但5CrNiMo应该是过共析钢啦

哦哦

		自动登录	找回密码
密码			立即注册(不支持数字)
