SCM440这个性能要求合理吗？

浩然天地

要成品有效厚度80mm左右，表面硬度285-352HB，屈服≥833MPa，抗拉≥980MPa，延伸＞12%，断面收缩＞45%，冲击＞47J。

浩然天地

S45C的，有效厚度140mm，201-269HB，屈服＞490MPa，抗拉＞686MPa，延伸＞17%，断面收缩＞45%，冲击＞63J。

孤鸿踏雪

什么样的产品？浩版发现了什么问题？

cnszgong

孤鸿踏雪 发表于 2015-11-14 11:14
什么样的产品？浩版发现了什么问题？

第一个技术要求像是抄手册上的数据：
类别:    Cr-Mo 钢[JIS G 4105(1979)]
钢号:    SCM440
C(％):    0.38～0.43
Si(％):    0.15～0.35
Mn(％):    0.60～0.85
P≤(％):    0.030
S≤(％):    0.030
Cr(％):    0.90～1.20
Ni(％):    ≤0.25
Mo(％):    0.15～0.30
其他(％):    Cu≤0.30

类别:    Cr-Mo 钢[JIS G 4105(1979)]
钢号:    SCM440
热处理|淬火:    830～880油冷
热处理|回火:    530～630急冷
力学性能≥|σb/MPa:    980
力学性能≥|σs/MPa:    835
力学性能≥|δ(％):    12
力学性能≥|ψ(％):    45
力学性能≥|aKV/(J/cm^2):    59
硬度HBS:    285～352
恐怕有难度，或者达不到要求吧。

cnszgong

第二种也达不到
钢号:    S43C，S45C
热处理/℃|正火:    820～870
热处理/℃|退火:    ～810
热处理/℃|淬火:    820～870 水冷
热处理/℃|回火:    550～650急冷
状态:    正火；退火；调质④
力学性能≥|σb/MPa:    570；—；690
力学性能≥|σs/MPa:    345；—；490
力学性能≥|δ(％):    20；—；17
力学性能≥|ψ(％):    —；—；45
力学性能≥|aKV/(J/cm^2）:    —；—；78
硬度HBS:    167～229；137～170；201～269
也是抄手册上的数据提出的技术要求。

钢号:    S45C
C(％):    0.42～0.48
Si(％):    0.15～0.35
Mn(％):    0.60～0.90
P(％)≤:    0.030
S(％)≤:    0.035
Cr(％):    ≤0.20
Ni(％):    ≤0.20
其他(％):    Cu≤0.30

浩然天地

孤鸿踏雪 发表于 2015-11-14 11:14
什么样的产品？浩版发现了什么问题？

这是产品的技术要求，韩文里面夹杂着英文、中文。有点晕。

cnszgong

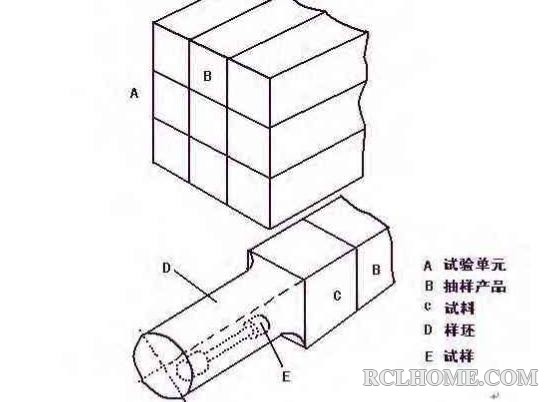

如果做机械性能检测的试样取样是这么取的，那岂不是完蛋了。
